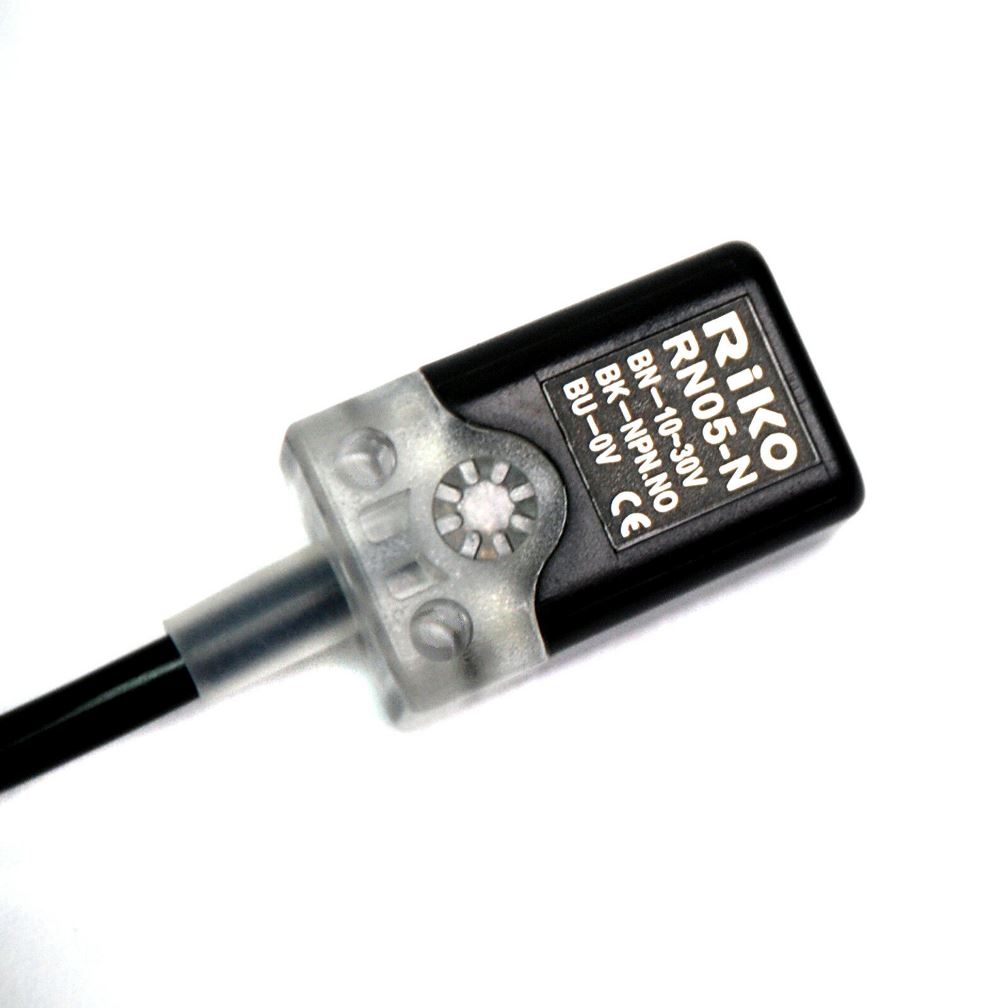

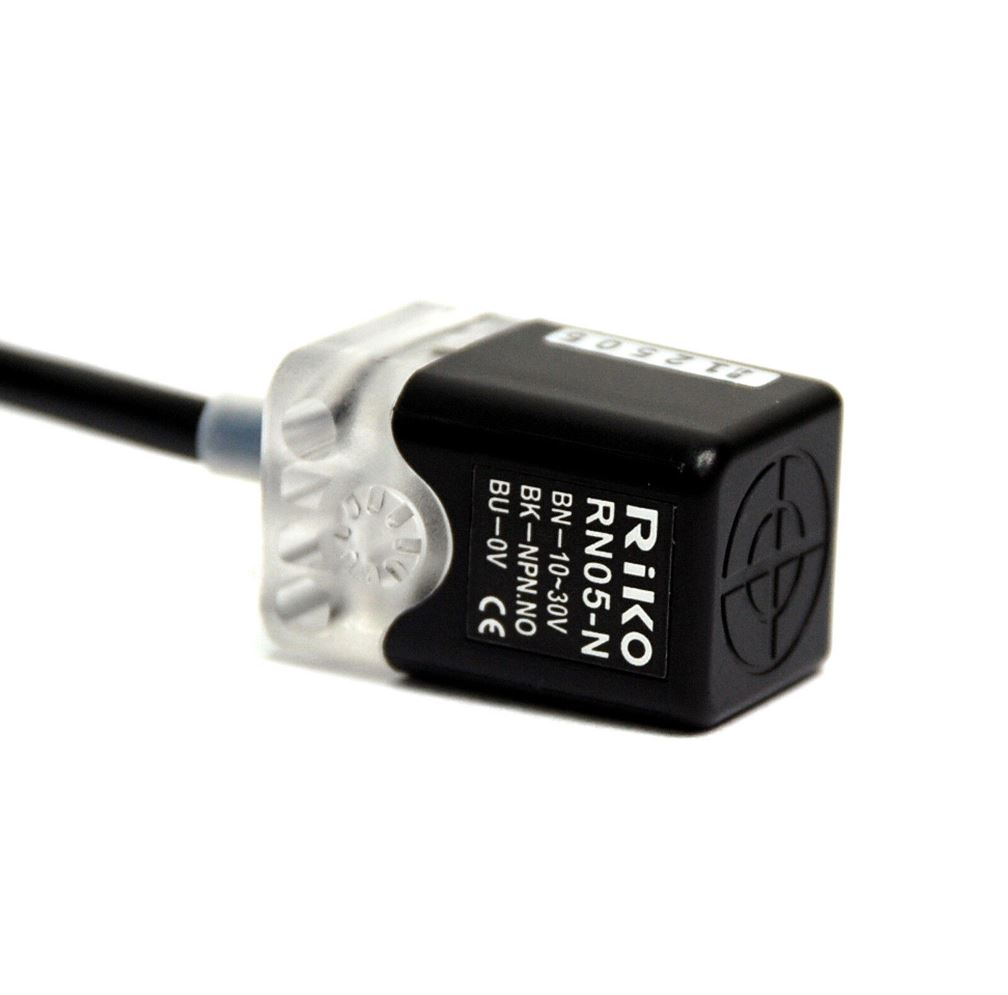

Датчик RN05-N RN05-N3

Датчики RN05-N и RN05-N3 — это индуктивные датчики приближения, предназначенные для бесконтактного обнаружения металлических объектов. Они используются в промышленной автоматизации для контроля положения, подсчета объектов и обеспечения безопасности. Датчики отличаются высокой надежностью, устойчивостью к внешним воздействиям и простотой установки. Модель RN05-N имеет стандартный NPN выход, а RN05-N3 — NPN выход с тремя проводами для более гибкого подключения.

Технические характеристики

Общие характеристики для RN05-N и RN05-N3:

• Тип датчика: Индуктивный датчик приближения.

• Принцип работы: Обнаружение металлических объектов без физического контакта.

• Диапазон обнаружения: До 5 мм (зависит от типа металла).

• Выходной сигнал: NPN (открытый коллектор).

• Напряжение питания: 10-30 В постоянного тока (±10%).

• Потребляемый ток: ≤15 мА.

• Частота переключения: До 1000 Гц.

• Степень защиты: IP67 (пыле- и влагозащищенный корпус).

• Рабочая температура: От -25°C до +70°C.

• Материал корпуса: Никелированная латунь или нержавеющая сталь (в зависимости от модификации).

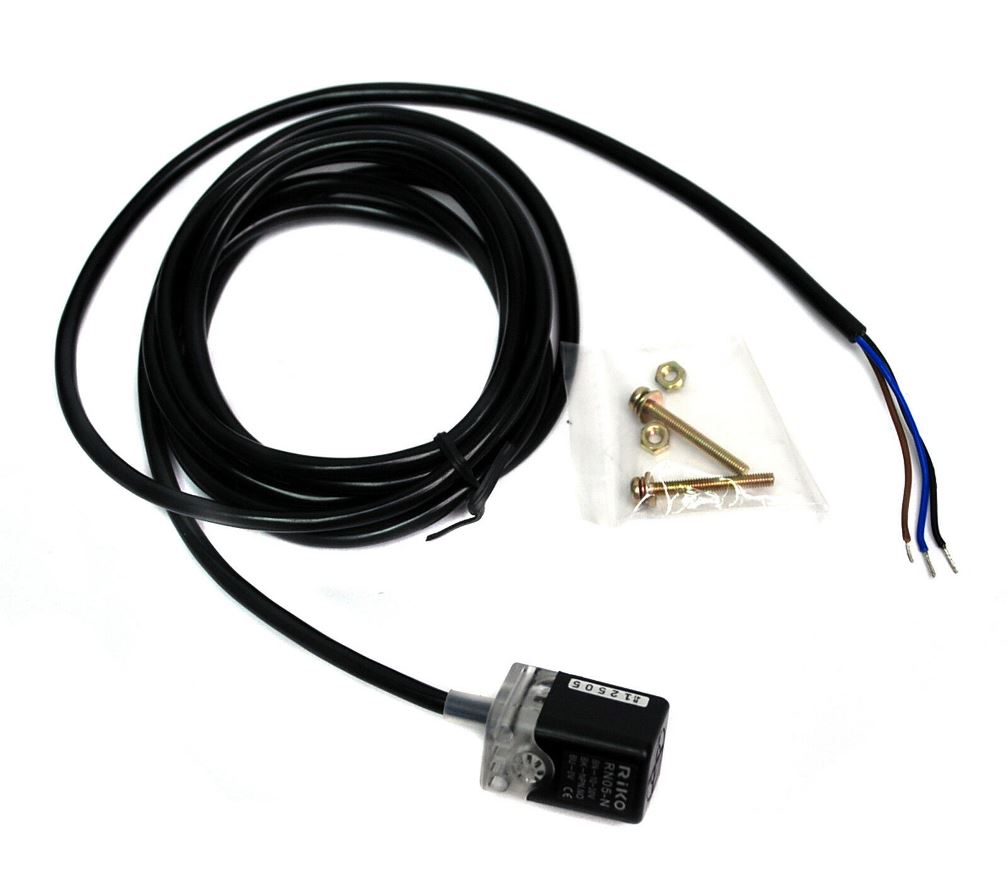

• Подключение: Кабель длиной 2 м (стандартно) или разъем M8/M12.

• Индикация: Светодиодный индикатор состояния (зеленый/красный).

Особенности RN05-N3:

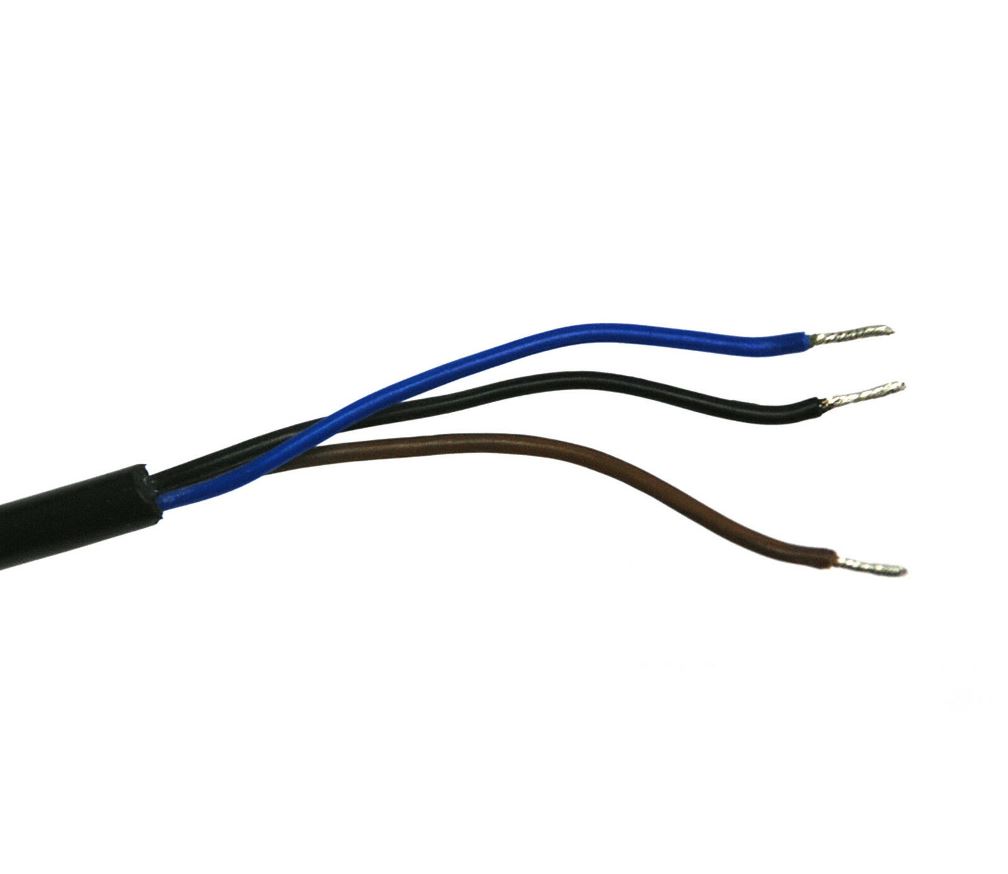

• Трехпроводное подключение: NPN выход с отдельным проводом для питания, выхода и земли (GND).

Парт номера

Для RN05-N:

• Основной парт номер: RN05-N.

• Альтернативные парт номера:

  • RN05-N-BN (версия с кабелем).

  • RN05-N-M8 (версия с разъемом M8).

  • RN05-N-M12 (версия с разъемом M12).

Для RN05-N3:

• Основной парт номер: RN05-N3.

• Альтернативные парт номера:

  • RN05-N3-BN (версия с кабелем).

  • RN05-N3-M8 (версия с разъемом M8).

  • RN05-N3-M12 (версия с разъемом M12).

Совместимые модели

Датчики RN05-N и RN05-N3 совместимы с различными устройствами и системами, включая:

• Контроллеры:

  • Серии Mitsubishi FX, Q.

  • Серии Siemens S7-1200, S7-1500.

• ПЛК:

  • Omron серии CP1, CJ.

  • Schneider Electric серии Modicon.

• Системы автоматизации:

  • SCADA-системы.

  • Промышленные сети (Profibus, Ethernet/IP).

• Другие датчики:

  • Серия RN08-N.

  • Серия RN12-N.

Применение

• Обнаружение металлических объектов на конвейерных линиях.

• Контроль положения деталей в станках.

• Подсчет объектов в производственных процессах.

• Обеспечение безопасности в автоматизированных системах.

Датчики Riko RN05-N и RN05-N3 — это надежные и точные решения для задач автоматизации, требующих бесконтактного обнаружения металлических объектов. Они подходят для использования в современных промышленных системах и обеспечивают стабильную работу в сложных условиях.
