Fs450r17ke3/Agdr-71C

Описание и технические характеристики FS450R17KE3 / AGDR-71C

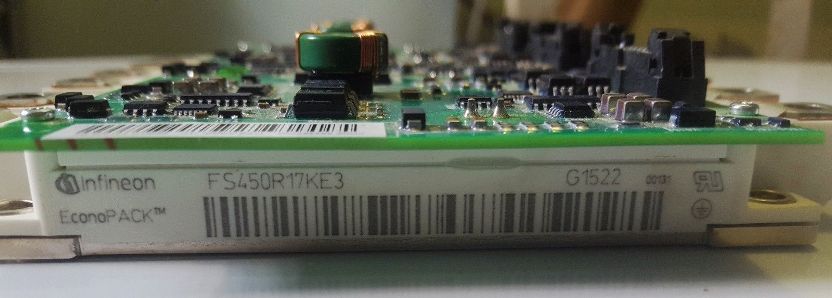

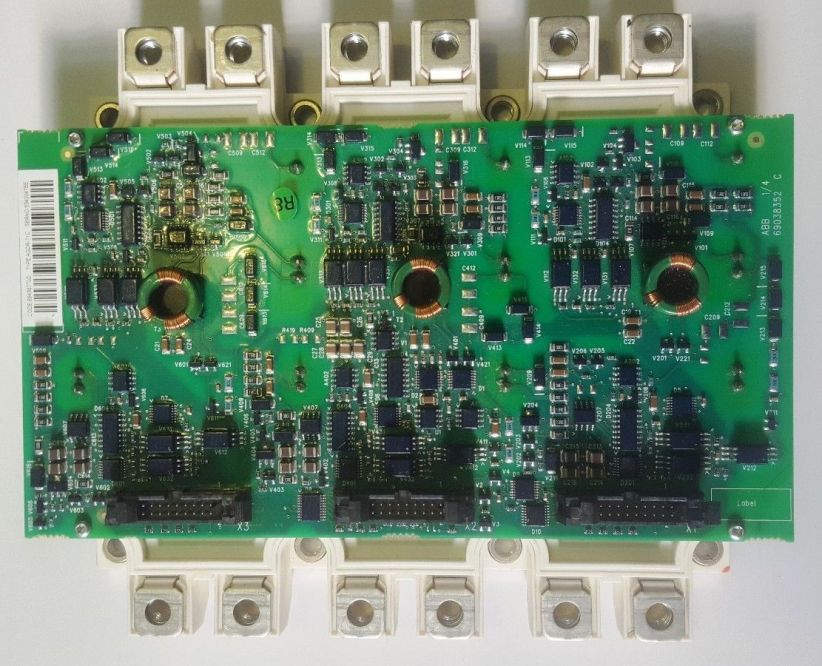

FS450R17KE3 / AGDR-71C – это IGBT-модуль с диодом обратного хода (встроенным свободно-колеблющимся диодом), предназначенный для высоковольтных и сильноточных применений в промышленных инверторах, частотных преобразователях, системах управления электродвигателями и источниках питания.

Основные характеристики:

• Тип модуля: IGBT + диод (DUAL)
• Конфигурация: 2 в 1 (два IGBT и два диода)
• Напряжение коллектор-эмиттер (V_CES): 1700 В
• Ток коллектора (I_C): 450 А (при 25°C)
• Ток коллектора (I_C): 300 А (при 80°C)
• Максимальный импульсный ток (I_CM): 900 А
• Падение напряжения (V_CE(sat)): 2,5 В (тип.)
• Энергия включения (E_on): 60 мДж (тип.)
• Энергия выключения (E_off): 120 мДж (тип.)
• Тепловое сопротивление (R_th(j-c)): 0,05 К/Вт
• Корпус: 62 мм (SEMiX 4)
• Вес: ~400 г

Совместимые модели и аналоги:

• Прямые аналоги:
  • Infineon: FZ450R17KE4
  • Mitsubishi: CM450DY-34S
  • Fuji: 2MBI450U4A-170
• Парт-номера и альтернативные обозначения:
  • Infineon: FS450R17KE3 (основной номер)

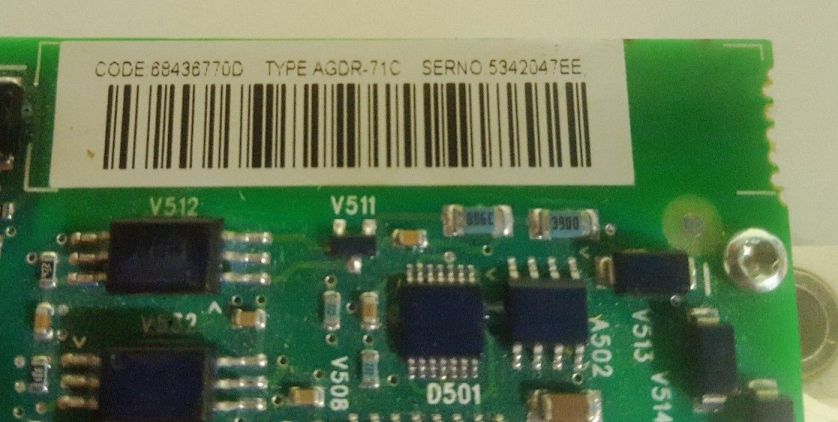

  • Производитель может указывать: AGDR-71C (альтернативный код)

Совместимые системы:

• Промышленные инверторы (Siemens, ABB, Danfoss)
• Частотные преобразователи (Yaskawa, Schneider Electric)
• Электроприводы (Siemens Sinamics, Lenze)
• Источники сварочного тока

Применение:

• Управление мощными электродвигателями
• Преобразователи энергии в ветрогенераторах
• Тяговые системы (электропоезда, трамваи)

Если вам нужна дополнительная информация по замене или специфическим условиям эксплуатации, уточните модель оборудования, в котором используется данный модуль.
