Mitsubishi серводвигатель HC-MFS73

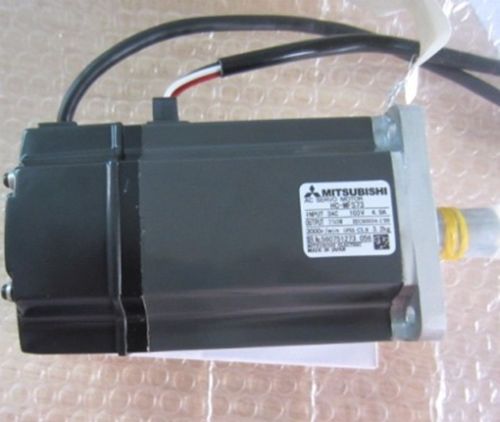

Описание серводвигателя Mitsubishi HC-MFS73

HC-MFS73 — это компактный серводвигатель серии HC-MF от Mitsubishi Electric, предназначенный для точного управления в промышленных автоматизированных системах. Двигатель сочетает высокий момент, плавность хода и надежность, что делает его идеальным для станков с ЧПУ, робототехники, упаковочного оборудования и других автоматизированных систем.

Отличается низким моментом инерции, высокой динамикой и совместимостью с сервоусилителями Mitsubishi серии MR-J2S, MR-J3, MR-J4 и другими.

Технические характеристики

| Параметр | Значение | |-------------------------|-----------------------------------| | Тип двигателя | Синхронный серводвигатель с постоянными магнитами | | Мощность | 0.75 кВт | | Номинальная скорость | 3000 об/мин | | Максимальная скорость| 5000 об/мин | | Номинальный момент | 2.39 Н·м | | Максимальный момент | 7.16 Н·м | | Момент инерции ротора| 0.37 × 10⁻⁴ кг·м² | | Энкодер | Абсолютный 17-бит (131072 импульсов/оборот) | | Класс защиты | IP65 (пыле- и влагозащищенный) | | Охлаждение | Естественное (без вентилятора) | | Вес | 2.5 кг | | Фазный ток | 3.6 А (номинальный), 10.8 А (макс.) | | Напряжение питания | 200 В (3-фазное) |

Парт-номера и совместимые модели

Основные парт-номера:

• HC-MFS73 (базовая модель)
• HC-MFS73B (версия с тормозом)

Совместимые сервоусилители:

• MR-J2S-70A / MR-J2S-70B (для HC-MFS73)
• MR-J3-70A / MR-J3-70B
• MR-J4-70A / MR-J4-70B

Совместимые кабели и аксессуары:

• MR-PWCBL30M-A1-L (кабель питания, 3 м)
• MR-ECBL03M-H (кабель энкодера, 3 м)
• MR-BKS1 (тормозной резистор, если используется версия с тормозом)

Особенности и применение

• Высокая точность позиционирования благодаря 17-битному абсолютному энкодеру.
• Подходит для систем, требующих быстрого разгона и торможения.
• Работает в связке с ЧПУ Mitsubishi (M700/M800) и другими контроллерами.
• Может использоваться в замену устаревшим моделям HC-KFS73 (предыдущее поколение).

Если требуется уточнить совместимость с конкретной системой управления, рекомендуется проверять документацию Mitsubishi или консультироваться с поставщиком.
