Энкодер E6B2-CWZ6C 2000P/R

Описание энкодера E6B2-CWZ6C 2000P/R

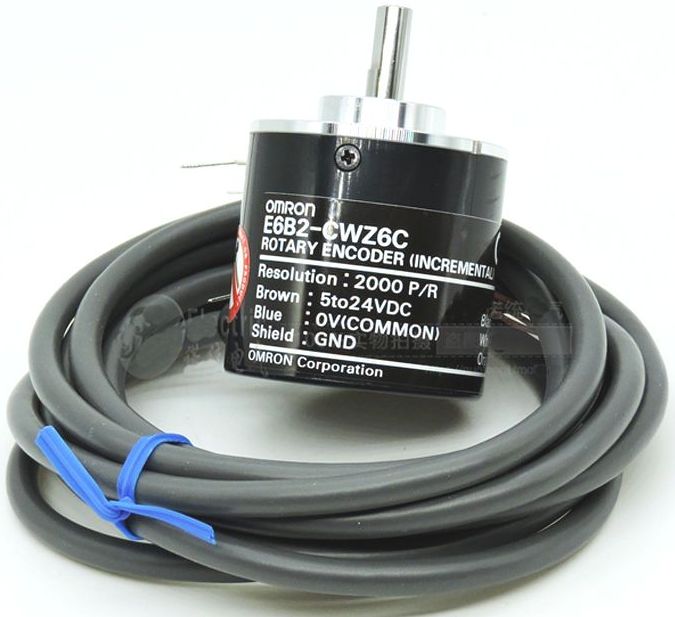

Энкодер E6B2-CWZ6C 2000P/R — это инкрементальный поворотный энкoder с оптическим принципом работы, выпускаемый компанией Omron. Он предназначен для точного измерения угла поворота, скорости и направления вращения вала в промышленных системах автоматизации.

Основные особенности:

• Высокое разрешение (2000 импульсов на оборот, P/R).
• Выходные сигналы: A, B, Z (индексный канал) с дифференциальной или открытым коллектором (в зависимости от модификации).
• Надежная конструкция с металлическим корпусом и защитой от пыли/влаги.
• Широкий диапазон рабочих напряжений (5–24 В DC).
• Компактный размер и простота монтажа.

Технические характеристики

| Параметр | Значение | |----------------------------|--------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 2000 импульсов/оборот (P/R) | | Выходные сигналы | A, /A, B, /B, Z, /Z (дифференциальный) | | Напряжение питания | 5–24 В DC (±10%) | | Максимальная частота вращения | 6000 об/мин | | Выходной ток | ≤30 мА | | Защита | Защита от обратной полярности | | Корпус | Металлический, IP50 | | Рабочая температура | -10°C…+70°C | | Размер вала | 6 мм (может варьироваться) | | Вес | ~200 г |

Парт-номера и совместимые модели

Аналогичные модели Omron:

• E6B2-CWZ6C (стандартная версия)
• E6B2-CWZ6B (открытый коллектор)
• E6B2-CWZ3E (1000 P/R)
• E6B2-CWZ1X (500 P/R)

Совместимые модели других производителей:

• Autonics – E50S8-2000-3-T-24
• Pepperl+Fuchs – HOG10-2000
• Sick – DFS60A-S1EA20000
• Baumer – HOG 10D 1024

Применение

Энкодер E6B2-CWZ6C 2000P/R используется в:

• ЧПУ-станках,
• Промышленных роботах,
• Упаковочных машинах,
• Текстильном оборудовании,
• Системах позиционирования.

Если требуется уточнение по конкретной модификации или совместимости, укажите дополнительные параметры (тип выхода, размер вала и т. д.).
