Описание Круглый пневмоцилиндр Festo DSNU-25-60-P-A 1908309

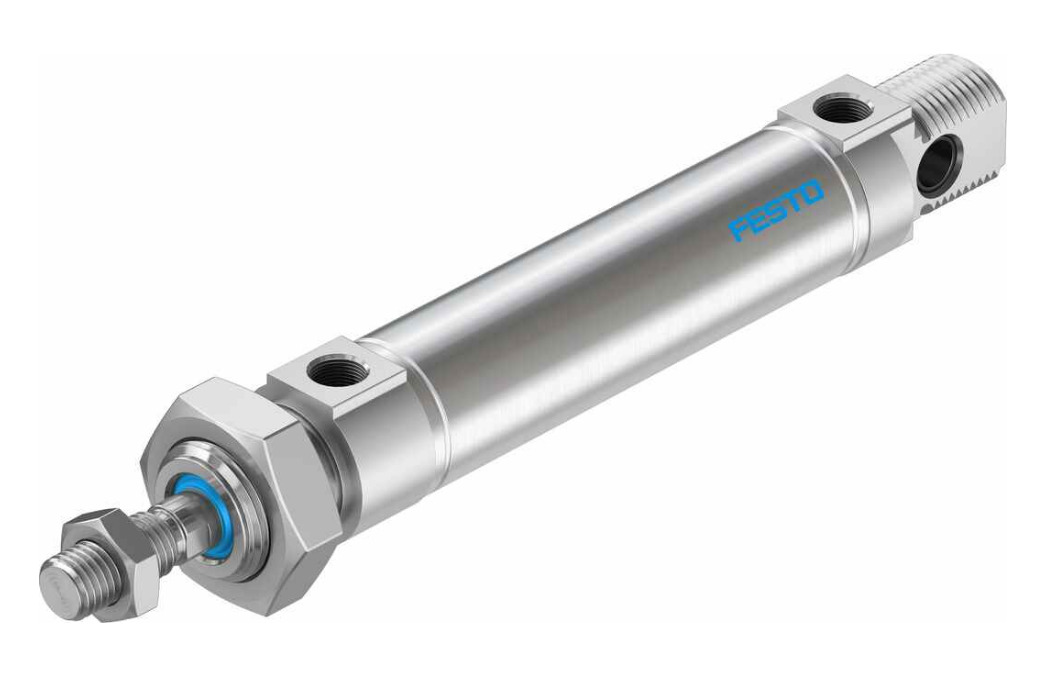

Описание пневмоцилиндра Festo DSNU-25-60-P-A (1908309)
DSNU-25-60-P-A – это компактный двухсторонний пневматический цилиндр с круглым корпусом от Festo. Он предназначен для линейных перемещений в автоматизированных системах и промышленных установках.
Основные особенности:
- Круглый корпус – обеспечивает простоту монтажа и устойчивость к боковым нагрузкам.
- Поршень с магнитным кольцом – позволяет использовать датчики положения (индуктивные или магнитные) для контроля хода.
- Двустороннее действие – подача сжатого воздуха с обеих сторон для полного управления движением.
- Регулируемые амортизаторы – снижают ударные нагрузки в конечных положениях.
- Компактная конструкция – подходит для ограниченного пространства.
Технические характеристики
| Параметр | Значение |
|-----------------------------|----------------------------------|
| Тип цилиндра | Двустороннего действия (Double Acting) |
| Диаметр поршня | 25 мм |
| Ход поршня | 60 мм |
| Рабочее давление | 0,1–1 МПа (1–10 бар) |
| Максимальное давление | 1,2 МПа (12 бар) |
| Рабочая температура | –10 °C ... +80 °C |
| Скорость движения | До 1,5 м/с |
| Присоединительная резьба| M5 (входные отверстия) |
| Материал корпуса | Анодированный алюминий |
| Материал штока | Нержавеющая сталь |
| Материал уплотнений | Полиуретан (NBR) |
| Положение монтажа | Любое |
Совместимые датчики и аксессуары
Для контроля положения штока можно использовать датчики Festo серии SME/SMT-8 (индуктивные) или SMTO-1/-3 (магнитные).
Парт-номера и совместимые модели
Основной артикул:
- 1908309 – DSNU-25-60-P-A (базовый вариант)
Альтернативные исполнения:
- DSNU-25-60-P (без магнитного кольца)
- DSNU-25-60-PPV-A (с регулируемыми демпферами)
- DSNU-25-60-RP-A (с резьбовым штоком)
Совместимые цилиндры в линейке DSNU:
- DSNU-16-… (Ø16 мм)
- DSNU-20-… (Ø20 мм)
- DSNU-32-… (Ø32 мм)
- DSNU-40-… (Ø40 мм)
Применение
Цилиндр Festo DSNU-25-60-P-A используется в:
- Автоматизации производственных линий
- Упаковочном оборудовании
- Обрабатывающих станках
- Робототехнике
Для точного подбора совместимых компонентов рекомендуется использовать Festo Configurator или каталог Festo.
Если нужна дополнительная информация по замене или аналогам, уточните условия применения.
