Разъем питания для Dell Latitude E6400, E6500

Конечно, вот подробное описание разъема питания для ноутбуков Dell Latitude E6400 и E6500.

Описание и роль в системе

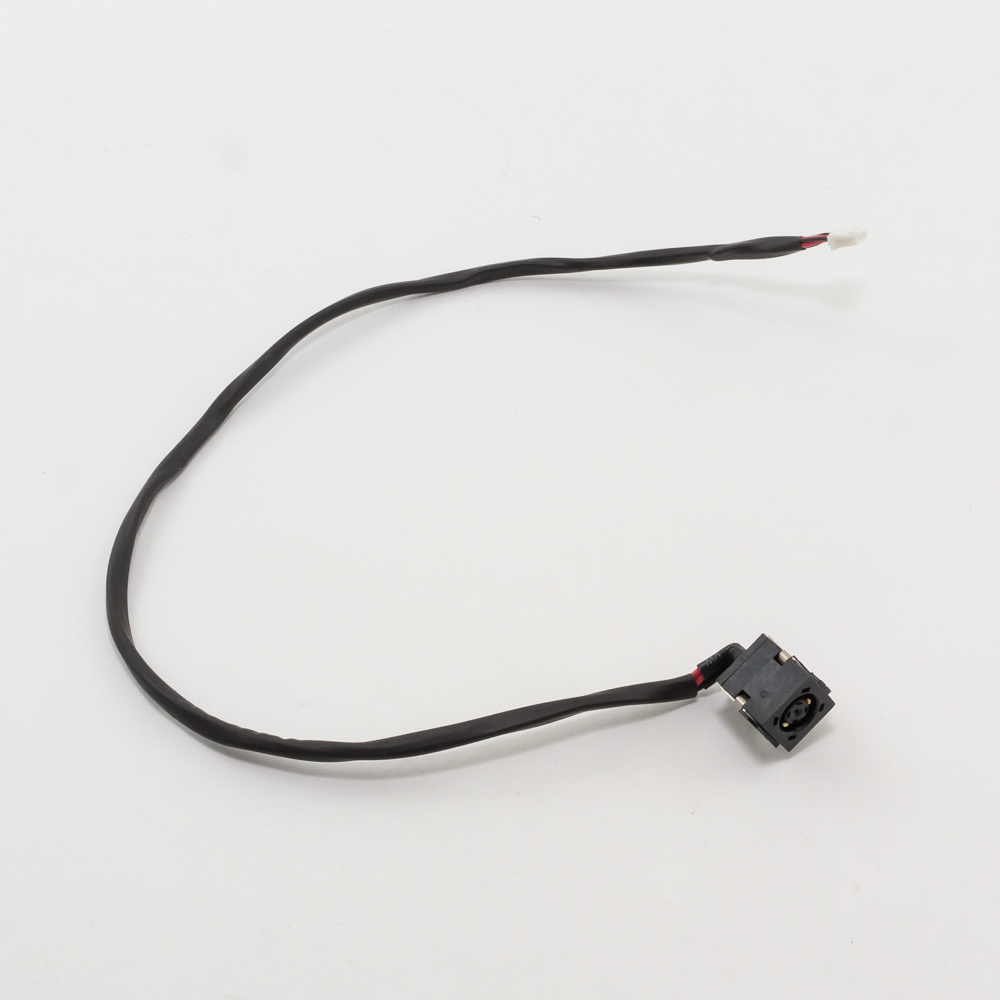

Разъем питания (DC Power Jack) — это критически важный компонент, через который осуществляется зарядка аккумуляторной батареи и питание ноутбука от сети. В моделях E6400/E6500 он представляет собой цилиндрический штекер, который подключается к соответствующему гнезду на корпусе ноутбука. Со временем из-за частого подключения/отключения или механических нагрузок (например, натяжения кабеля) контакты внутри разъема могут расшатываться или отпаиваться от материнской платы, что приводит к нестабильному питанию, отсутствию зарядки или невозможности включения ноутбука.

Технические характеристики

• Тип: DC-штекер (цилиндрический).
• Размер (внешний/внутренний диаметр): 7.4 мм x 5.0 мм с штифтом (иглой) в центре. Это стандартный размер для Dell того поколения.
• Полярность: Центральный штифт — положительный (+). Внешний цилиндр — отрицательный (-).
• Напряжение: Рабочее напряжение — 19.5V DC, которое подается от оригинального блока питания (адаптера).
• Конструкция на плате: Разъем припаивается непосредственно к материнской плате ноутбука. Он не является частью кабеля и требует пайки для замены.

Парт-номера (Part Numbers) и артикулы

Официальные номера деталей от Dell и распространенные артикулы:

• Dell P/N: 0J584M, CN-0J584M, 0F8F3P.
• Код FRU: 3R2H1.
• Распространенные артикулы у поставщиков: DC-JACK 7.4x5.0 для Dell E6400/E6500, LA-4111P (часто используется в ремонтной документации для обозначения узла).
• Универсальный код разъема: Иногда маркируется как JACK, DC, 7.4*5.0, W/PIN.

Совместимые модели ноутбуков

Разъем с параметрами 7.4x5.0 мм с центральным штифтом совместим с широким рядом бизнес-ноутбуков Dell Latitude и Precision серий 2008-2010 годов, а также с некоторыми моделями Vostro.

Основные совместимые модели:

• Dell Latitude E6400
• Dell Latitude E6500
• Dell Latitude E6400 ATG (более защищенная версия)
• Dell Latitude E6500 ATG
• Dell Precision M2400 (аналог E6400)
• Dell Precision M4400 (аналог E6500)
• Dell Latitude E4300
• Dell Latitude E4200
• Dell Vostro 1220, 1320, 1520
• Dell Vostro 1720

Важные замечания

1. Внешний блок питания: Для работы необходим оригинальный блок питания Dell (или качественный аналог) с выходными параметрами 19.5V, 4.62A (90W) для E6400 и 19.5V, 6.7A (130W) для E6500. Штекер у них одинаковый.
2. Ремонт: Замена разъема требует навыков пайки и разборки ноутбука. Часто при его повреждении страдает и посадочное место на материнской плате (отрываются контактные площадки). В таком случае требуется более сложный ремонт.
3. Проверка: Перед заменой разъема убедитесь, что проблема не в самом блоке питания или его кабеле.

Рекомендация: При заказе детали уточняйте у продавца совместимость именно с вашей моделью (например, E6400), так как визуально похожие разъемы могут иметь иные размеры или распиновку.
