Шлейф матрицы Samsung N230

Отличный вопрос! Термин "шлейф матрицы" для ноутбука Samsung N230 относится к гибкому кабелю, который соединяет материнскую плату ноутбука с жидкокристаллической матрицей (экраном). Он передает питание, видеосигнал и сигналы от веб-камеры (если она подключена через него).

Вот подробное описание, характеристики и совместимость.

Описание и Функция

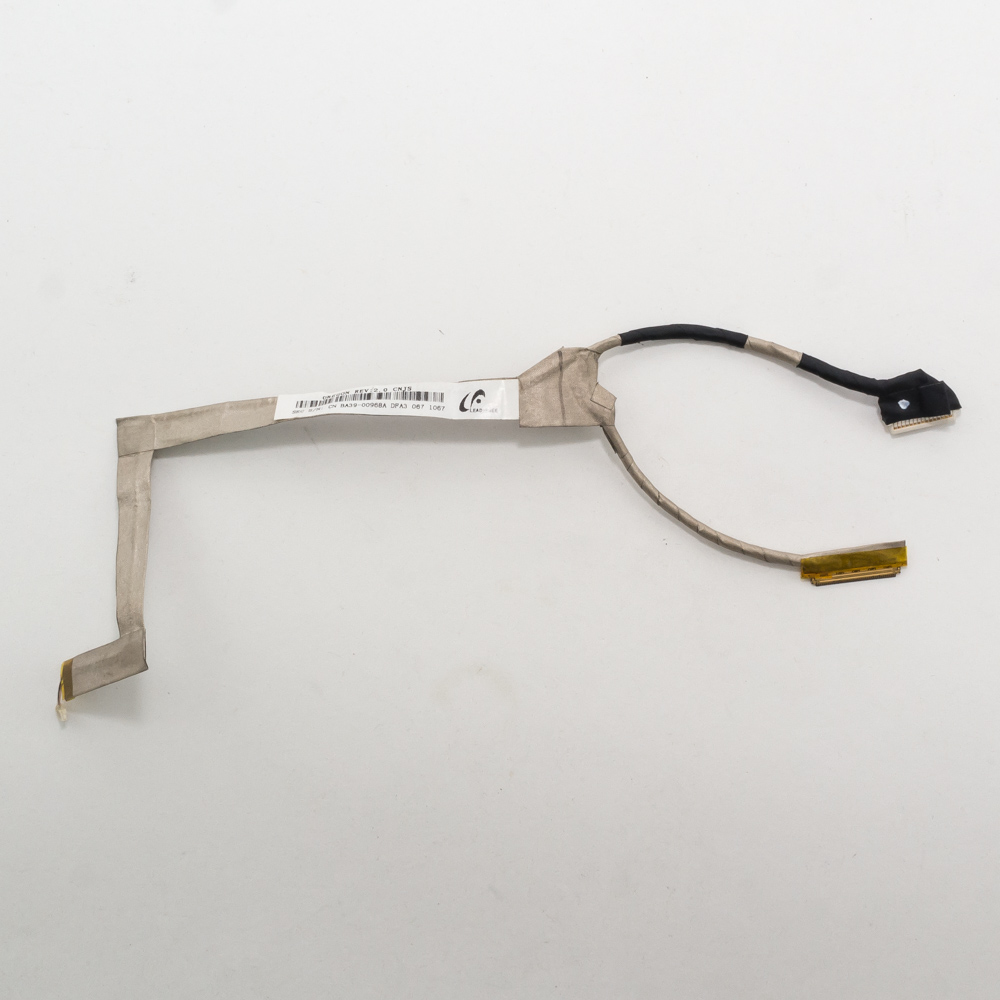

Шлейф матрицы в Samsung N230 — это плоский гибкий кабель (FFC — Flexible Flat Cable), состоящий из множества проводников. Его основная функция — передача данных от видеоконтроллера на материнской плате к матрице экрана. Он является критически важным компонентом: при его повреждении (надрывы, перегибы, окисление контактов) возможны следующие проблемы:

• Полное отсутствие изображения при работающем ноутбуке (слышен звук загрузки).
• Искажение картинки (полосы, артефакты, рябь).
• Мерцание экрана.
• Неравномерная подсветка или ее отсутствие.

В модели N230 шлейф также часто объединен с проводами для встроенной веб-камеры, которая расположена над экраном.

Технические характеристики (общие)

• Тип разъема на матрице: 40-контактный разъем (40-pin). Это стандарт для матриц с разрешением 1024x600 (WXVGA), которые чаще всего используются в N230. Важно: Встречаются модификации с матрицами другого разрешения, поэтому конфигурация контактов может отличаться.
• Тип разъема на материнской плате: Более узкий, обычно также 40-контактный, но с ключом.
• Длина: Приблизительно 20-25 см, в зависимости от конкретной компоновки внутри корпуса.
• Конфигурация: Чаще всего 40-pin, single channel LVDS. Возможен вариант с отдельными выводами для веб-камеры (2-4 тонких провода) или интегрированными в шлейф.
• Расположение: Проходит от материнской платы под клавиатурой, через шарнир петли (это самое уязвимое место) к матрице.

Парт-номера и артикулы (Part Numbers)

Оригинального единого парт-номера на весь ноутбук для шлейфа не существует. Номер обычно указан на самом шлейфе (например, GH82-XXXXX или 0B-XXXXX). При поиске используют:

1. Код модели ноутбука: Samsung N230.
2. Код матрицы, которая установлена в вашем экземпляре (указан на обратной стороне матрицы, например, LTN101AT04, HT101WX1-100, CLAA101NA05AC и др.). Разным матрицам могут соответствовать разные шлейфы.

Наиболее распространенные артикулы для поиска:

• BA41-01657A — один из самых часто встречающихся номеров для шлейфа N230.
• GH82-10387A (или просто 10387A).
• DC41-00012A
• 0B-10746-1
• N230 ШЛЕЙФ — как общее название в магазинах.

Рекомендация: Перед покупкой обязательно снимите старый шлейф и перепишите все маркировки с него, а также уточните модель вашей матрицы. Это гарантирует 100% совместимость.

Совместимые модели ноутбуков

Шлейф матрицы специфичен не только для модели, но и для ревизии материнской платы и типа матрицы. Он совместим в первую очередь с линейкой Samsung N230 во всех ее вариантах:

• Samsung N230
• Samsung N230-JA01
• Samsung N230-JA02
• Samsung N230-JA03
• Samsung N230-JB01 и другие субмодели (JB, JC и т.д.)

Внимание! Модели Samsung N150, N140, N130 — НЕ СОВМЕСТИМЫ с N230, несмотря на внешнее сходство. У них другая компоновка и распиновка шлейфа.

Как найти и купить правильный шлейф?

1. На AliExpress / eBay: Вбейте в поиск комбинацию: "Samsung N230 LCD cable", "Samsung N230屏线", "BA41-01657A".
2. В специализированных магазинах запчастей: Укажите продавцу полную модель ноутбука и, если возможно, номер матрицы.
3. Разборки (доноры): Можно купить б/у шлейф с неработающего ноутбука N230, убедившись в его целостности.

Важный совет: При замене шлейфа будьте предельно аккуратны с хрупкими разъемами и замками-фиксаторами. Неправильная установка может привести к новым повреждениям. Если не уверены в своих силах, лучше доверить работу профессионалу.
