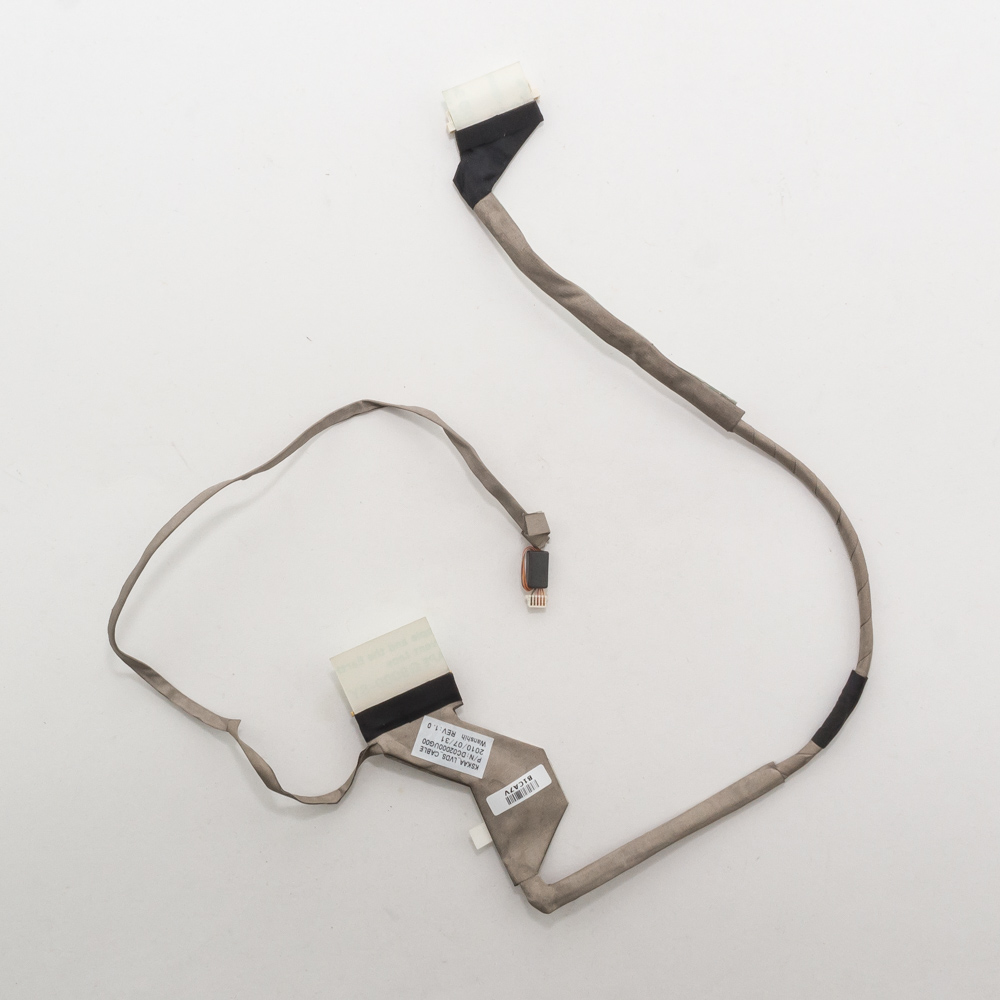

Шлейф матрицы Toshiba Satellite A500, A505, A505D с LED подсветкой

Отличный вопрос! Шлейф матрицы для серии Toshiba Satellite A500/A505 — критически важный компонент, так как именно через него передаются видеоданные и питание на LED-подсветку. Вот подробное описание, характеристики и совместимость.

Описание и назначение

Этот шлейф (FPC, Flexible Printed Circuit) — плоский гибкий кабель, который соединяет материнскую плату ноутбука с LCD-матрицей. Он выполняет две ключевые функции:

1. Передача видеосигнала: Передает цифровой сигнал от видеокарты (интегрированной или дискретной) на контроллер матрицы.
2. Подача питания на LED-подсветку: В отличие от старых моделей с лампой CCFL, здесь шлейф подает напряжение на светодиодную (LED) ленту, расположенную по краям матрицы.

Характерные неисправности, связанные со шлейфом:

• Пропадание изображения (экран черный), но при этом подсветка работает (виден тусклый свет или изображение под фонариком).
• Искажение изображения: полосы, рябь, мерцание, пропадание цветов.
• Пропадание подсветки (экран абсолютно черный, но изображение есть, если посмотреть под углом с фонариком).
• Проблемы, зависящие от положения крышки: изображение появляется/пропадает при изменении угла наклона экрана — классический признак перелома или перетирания шлейфа.

Технические характеристики (обобщенные)

• Тип разъема на стороне материнской платы: Обычно 40-контактный (40-pin), одинарный разъем (Single Channel) с шагом контактов 0.5 мм. Это стандарт для большинства матриц с разрешением до HD (1366x768). Важное уточнение: Для моделей с Full HD (1920x1080) матрицами мог использоваться 40-контактный eDP (Embedded DisplayPort) разъем или другой тип. Конфигурация зависит от конкретной модификации.
• Тип разъема на стороне матрицы: Зависит от модели матрицы. Чаще всего также 40-pin, но может быть и другим (например, 30+1 pin). Ключевой параметр — расположение контактов (сверху/снизу) и ширина разъема.
• Конфигурация для LED подсветки: В шлейф встроены отдельные проводники для подачи питания на LED-драйвер матрицы (обычно +3.3V или +5V, а также земля).
• Длина: Примерно 25-35 см, в зависимости от компоновки ноутбука.
• Экран: Предназначен для работы только с LED-матрицами, не совместим с CCFL.

Парт-номера (Part Numbers) и коды

У Toshiba оригинальные детали имеют свой номер. Для шлейфа дисплея серии A500/A505 актуальны следующие коды:

• GK0M9V00001G — Один из самых распространенных оригинальных номеров для этой серии.
• 9J.9L09V02.001 / 9J.9L09V02.002 / 9J.9L09V02.00G — альтернативные инженерные номера.
• V000959990 — еще один вариант парт-номера.

Внимание! При заказе по этим номерам обязательно нужно сверить:

1. Фотографию шлейфа (расположение разъемов, их тип, наличие металлических экранов).
2. Модель вашей матрицы — это самый надежный способ подбора.

Совместимые модели ноутбуков (основной список)

Шлейф совместим с широким рядом моделей на платформе Satellite A500/A505:

• Toshiba Satellite A500
• Toshiba Satellite A505 (включая все субмодели: A505-S6005, A505-S6009, A505-S6010, A505-S6015, A505-S6019, A505-S6020, A505-S6025, A505-S6029, A505-S6030, A505-S6035, A505-S6039, A505-S6040, A505-S6045, A505-S6049, A505-S6050, A505-S6980, A505-S6981 и т.д.)
• Toshiba Satellite A505D (модели с процессорами AMD)
• Toshiba Satellite Pro S500 (многие модели используют аналогичную конструкцию)
• Toshiba Satellite L500 / L505 — частичная совместимость! Модели L500/L505 часто имеют аналогичный шлейф, но требуется обязательная проверка по фото и номеру матрицы. Не все модификации подходят.

Как точно определить нужный шлейф? (Рекомендация)

Чтобы избежать ошибки, выполните следующие шаги:

1. Определите точную модель вашего ноутбука. Она указана на наклейке на дне корпуса (например, PSAG9U-0H802GR или A505-S6030).
2. Определите модель вашей матрицы (LCD). Это самый важный шаг. Номер матрицы напечатан на ее задней стороне. Его можно увидеть, разобрав рамку экрана, или иногда он определяется программой типа Everest (AIDA64) в разделе "Дисплей". Номер выглядит так: LP156WH2-TLA1, B156XW02 V1, LTN156AT01 и т.д.
3. Найдите шлейф по номеру матрицы. Большинство продавцов на AliExpress, eBay или в специализированных магазинах указывают, для каких матриц подходит шлейф. Ищите по запросу: "Шлейф для матрицы [ваш номер матрицы]" или "LCD cable for [ваш номер матрицы]".
4. Визуально сравните. Сфотографируйте свой старый шлейф (особенно разъемы с обеих сторон) и сравните с фотографиями у продавца.

Заключение

Для серии Toshiba Satellite A500/A505/A505D наиболее вероятно потребуется шлейф с оригинальным номером GK0M9V00001G или его аналогами, с 40-контактным разъемом на обеих сторонах, предназначенный для LED-матриц. Однако, учитывая разнообразие модификаций, идеальная стратегия — поиск по номеру установленной в вашем ноутбуке LCD-матрицы. Это гарантирует 100% совместимость.
