Разъем питания для Asus EeePC 1215T, 1215B

Конечно! Вот подробное описание разъема питания для ноутбуков Asus EeePC серий 1215T и 1215B, а также сопутствующая информация.

Описание разъема питания

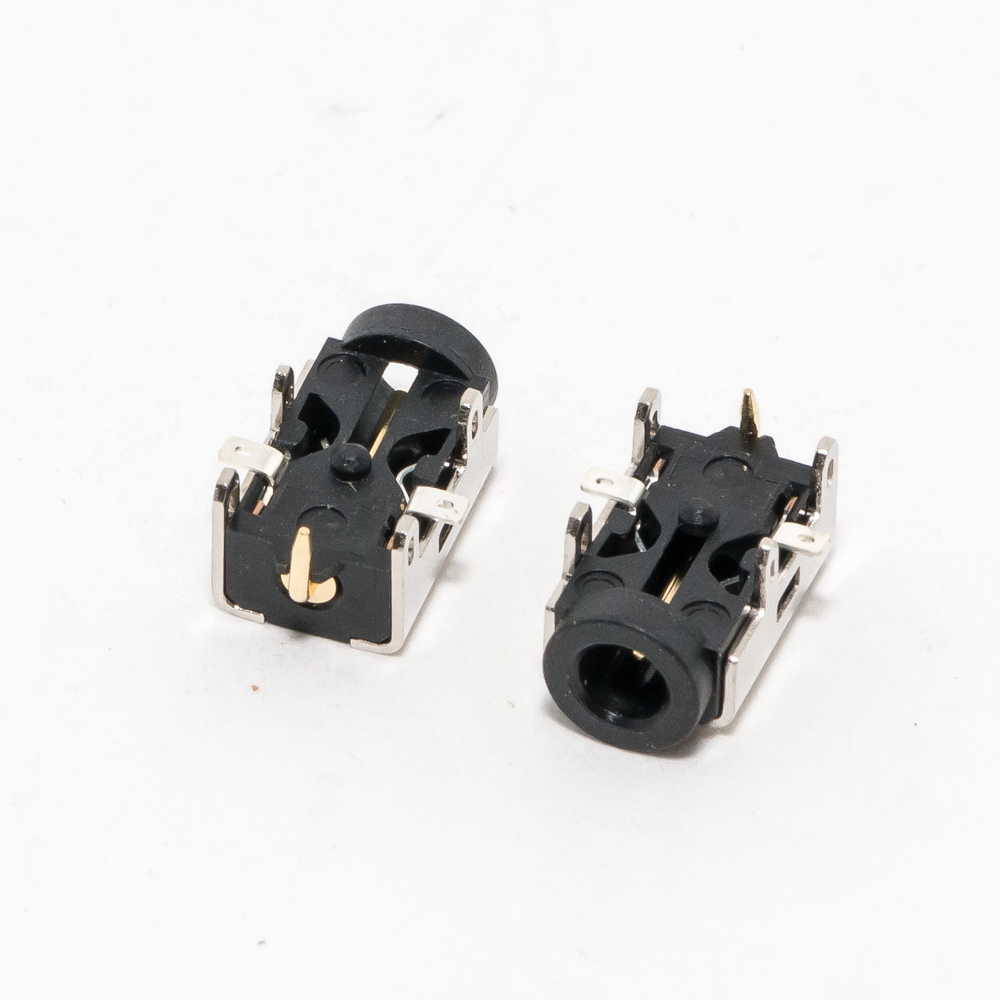

Разъем питания для Asus EeePC 1215T и 1215B — это цилиндрический коаксиальный (бочкообразный) разъем, расположенный на левом боковом торце ноутбука. Он предназначен для подключения внешнего блока питания (адаптера), который преобразует переменный ток из розетки в постоянный ток, необходимый для зарядки аккумулятора и работы устройства.

Ключевая особенность: Этот разъем имеет центральный штырь (положительный контакт +), что является стандартом для большинства ноутбуков Asus того периода. Внешняя гильза разъема — это отрицательный контакт (-).

Технические характеристики (Требования к адаптеру питания)

Для безопасной и корректной работы требуется адаптер, соответствующий следующим параметрам:

• Тип разъема: Цилиндрический (Coaxial DC Plug).
• Размер (диаметр) разъема: 5.5 мм x 2.5 мм.
  • Наружный диаметр гильзы (Outer Diameter, OD): 5.5 мм
  • Внутренний диаметр отверстия (Inner Diameter, ID): 2.5 мм
  • Это самый критичный параметр. Неподходящий по диаметру штекер может не подключиться физически или повредить гнездо.
• Полярность: Центр — плюс (+), внешняя сторона — минус (-). Обозначается как (＋)－(－) или Center Positive.
• Выходное напряжение (Output Voltage): 19 Вольт (V). Допускается небольшое отклонение (обычно ± 0.5-1V).
• Выходной ток (Output Current): Не менее 2.37 Ампера (A) или 3.42 Ампера (A) в зависимости от точной модели и комплектации.
  • Чаще всего встречается адаптер на 3.42А (или 3.36А).
  • Важно: Можно использовать адаптер с большей силой тока (например, 4.74А), но НИКОГДА не с большим напряжением. Устройство возьмет столько тока, сколько ему нужно.
• Выходная мощность (Output Power): 65 Ватт (W) (19V x 3.42A ≈ 65W). Адаптер на 45W (19V x 2.37A) может работать, но может не справляться под максимальной нагрузкой (зарядка + работа на высокой производительности).

Пример маркировки на оригинальном адаптере: OUTPUT: 19V === 3.42A (или 2.37A)

Парт-номера (Part Numbers) оригинальных адаптеров и блоков питания

Оригинальные аксессуары Asus имели следующие номера:

• ADP-65CD B — самый распространенный блок питания на 65W (19V, 3.42A).
• ADP-45CD B — блок питания на 45W (19V, 2.37A).
• 0A001-00030100 — номер узла (комплекта), который мог включать сам адаптер, съемный кабель питания и документацию.

Номер для заказа самого штекера (кабеля) или гнезда на материнской плате: Такие детали редко продаются отдельно в рознице. При поломке гнезда на ноутбуке обычно меняют всю плату питания (DC-In Board) или производят пайку нового разъема. Точный номер можно найти на самой плате.

Совместимые модели ноутбуков Asus

Разъем с параметрами 5.5 мм x 2.5 мм, 19V, Center+ был стандартом для огромного количества ноутбуков Asus, выпущенных в конце 2000-х — начале 2010-х годов. Помимо Eee PC 1215T и 1215B, такой же адаптер подходит для:

• Практически всех моделей серии Eee PC: 1000, 1001, 1005, 1015, 1201, 1215 (вся линейка), 1225 и др.
• Многие модели серий K и X:
  • Asus K50, K51, K52, K53, K54, K55, K72, K73 и др.
  • Asus X52, X53, X54, X55, X61, X71 и др.
• Другие популярные серии: N53, N55, N61, N73, N75, U35, U43, U56 и многие другие.

Важное предупреждение: Перед использованием адаптера от другой модели всегда необходимо физически проверить соответствие штекера (5.5x2.5 мм) и убедиться в маркировке по напряжению (19V) и полярности (центр +). Совпадение этих трех параметров гарантирует безопасную совместимость.

Резюме для покупки нового адаптера

Если вам нужно купить новый блок питания для Asus EeePC 1215T/1215B, ищите в магазинах или на маркетплейсах по запросу: "Адаптер для Asus Eee PC 1215 19V 3.42A 5.5x2.5 мм" или "Блок питания Asus 19V 65W штекер 5.5 на 2.5 мм".
