Шлейф матрицы Dell Inspiron 1546, 1545

Артикул: 3905254

в наличии: 5шт.

цена: 609

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

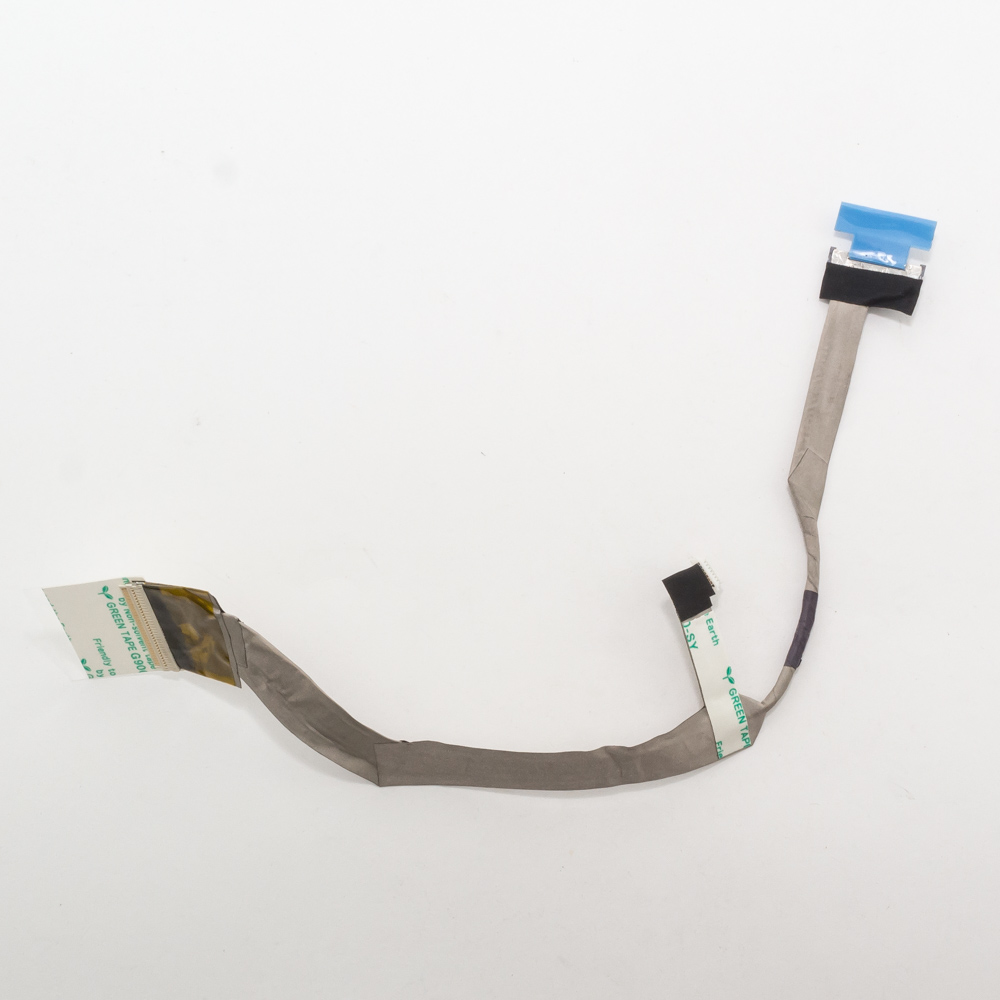

Описание Шлейф матрицы Dell Inspiron 1546, 1545

Отличный вопрос! Модели Inspiron 1545 и 1546 — это практически идентичные ноутбуки, выпускавшиеся в конце 2000-х — начале 2010-х годов. Их главное различие — процессорный бренд: 1545 — на базе Intel, а 1546 — на базе AMD.

«Шлейф матрицы» — это обобщенное название для группы гибких шлейфов, соединяющих материнскую плату с дисплеем и его компонентами. В ваших моделях их несколько. Вот подробное описание.

1. Описание и типы шлейфов в Dell Inspiron 1545/1546

В этих ноутбуках к дисплею идут три основных шлейфа:

Основной шлейф дисплея (LVDS-шлейф): Самый широкий и важный. Передает видеосигнал от материнской платы к матрице. Имеет 40-контактный разъем (часто с двумя по 20 контактов). Чаще всего под "шлейфом матрицы" имеют в виду именно его.
Шлейф веб-камеры: Узкий шлейф, подключающий встроенную камеру (обычно 1.3 Мп) к материнской плате. Имеет около 8-10 контактов.
Шлейф антенн Wi-Fi/Bluetooth: Два тонких коаксиальных кабеля (обычно черный и белый), которые идут от беспроводного модуля к антеннам, расположенным по бокам дисплея.

Общая проблема: Со временем из-за постоянного открывания/закрывания крышки эти шлейфы (особенно основной LVDS) могут перетираться, терять контакт или ломаться в месте перегиба. Это приводит к самым разным проблемам с изображением: мерцанию, горизонтальным полосам, искажению цветов или полному отсутствию картинки при работающем ноутбуке.

2. Технические характеристики (для основного LVDS-шлейфа)

Тип разъема: 40-контактный (часто в виде двух шлейфов по 20 pin, соединенных вместе).
Шаг контактов: 0.5 мм (стандарт для LVDS того периода).
Длина: Приблизительно 25-30 см (зависит от конкретной трассировки внутри ноутбука).
Назначение: Передача видеосигнала (LVDS), питания подсветки матрицы (+3.3V или +5V для управления инвертором/платой подсветки) и данных EDID (информация о матрице).
Особенность для 1545/1546: Шлейф проходит через специальный пластиковый кабель-канал (шлейфопровод) в петле петель крепления экрана, что частично защищает его, но не отменяет износа.

3. Парт-номера (Part Numbers) и коды запчастей

Важно: Номера могут незначительно отличаться в зависимости от ревизии материнской платы и региона. Самый надежный способ — разобрать ноутбук и посмотреть номер на самом шлейфе.

Основной шлейф дисплея (LVDS):

CN-0G638H (один из самых распространенных)
CN-00D8H6
CN-0G638H-69500
DP/N: 9W2F3 (Dell Part Number)
Также могут встречаться номера от производителей: LFH-04001-01M, 40P-0G638H-00M, 40P-0G638H-01M.

Шлейф веб-камеры:

CN-06R466
DP/N: WX6H7
Часто маркируется как 8P-0R466-00M или подобный.

Шлейф антенн Wi-Fi:

Обычно не имеет отдельного номера, продается как комплект антенн.
Может обозначаться как Wireless Antenna Kit.
Код Dell: 450-10037 или 450-10037-03D.

4. Совместимые модели

Шлейфы от Inspiron 1545 и 1546 полностью взаимозаменяемы между собой.

Кроме того, из-за унификации дизайна, шлейфы часто совместимы с другими моделями серии Inspiron 15 того же поколения, особенно если у них одинаковый корпус (пластиковый, с оранжевой окантовкой тачпада):

Dell Inspiron 1545 (все конфигурации)
Dell Inspiron 1546 (все конфигурации)
Dell Inspiron 1555 (очень похожая модель)
Dell Inspiron 1755 (17-дюймовая версия, требует проверки по длине!)
Dell Studio 1555 / 1557 (более премиальная серия, но с похожей компоновкой. Требует проверки!)

Критически важное предупреждение перед покупкой:

Разберите ноутбук и снимите шлейф. Сфотографируйте его, особенно разъемы.
Сравните с фото продавца. Убедитесь, что количество контактов (40 pin), форма разъемов и их расположение (прямые/под углом) полностью идентичны.
Проверьте длину. Особенно если покупаете шлейф от 17-дюймовой модели.
