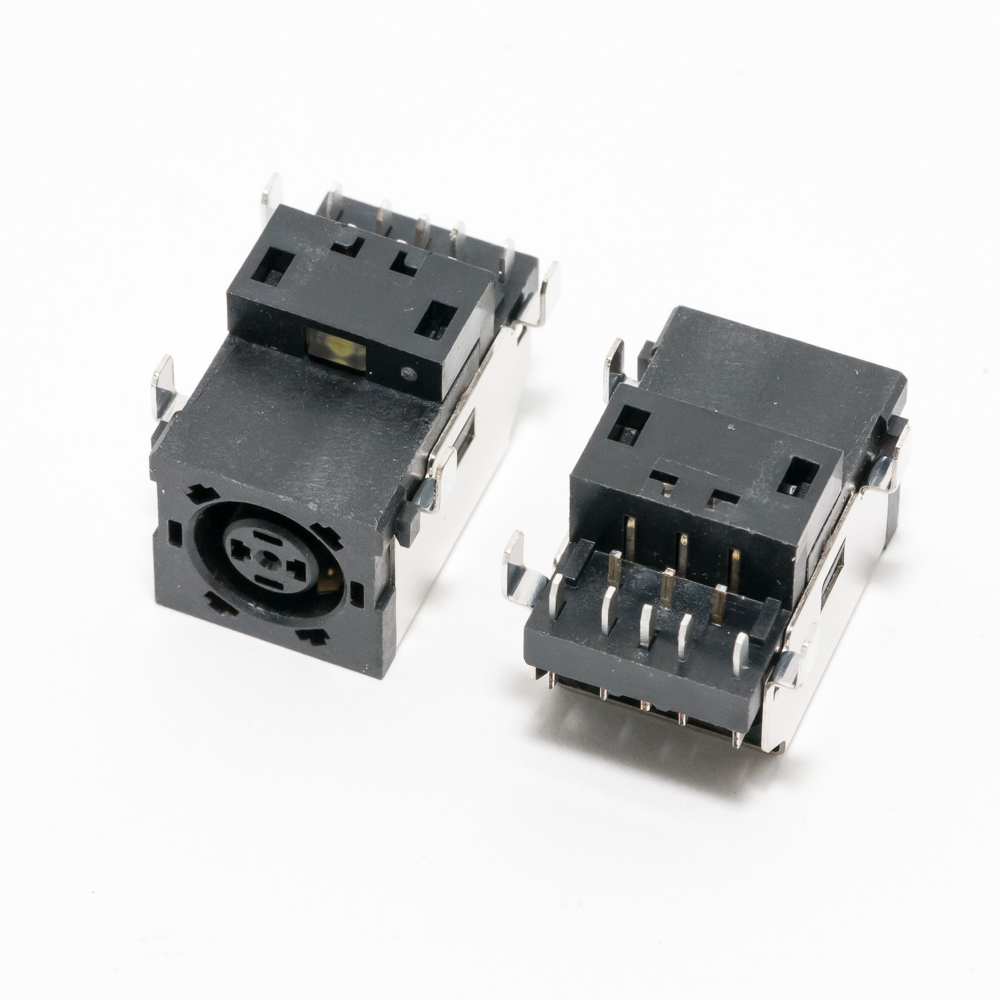

Разъем питания для Dell Studio 1735, 1736, 1737

Отличный вопрос. Разъем питания для серии Dell Studio 1735/1736/1737 — это один из самых известных и проблемных разъемов в истории ноутбуков Dell из-за своей склонности к поломкам.

Полное описание и технические характеристики

1. Общее описание: Это цилиндрический коаксиальный (бочкообразный) разъем питания, который устанавливается на материнскую плату ноутбука. Его основная проблема — неразборная и непропаянная конструкция. Контакты внутри разъема держатся на тонких пластиковых защелках, которые со временем от нагрева и механических нагрузок ломаются. Это приводит к потере контакта, необходимости держать штекер блока питания под углом и, в конечном итоге, к невозможности зарядки.

2. Технические характеристики:

• Тип: DC Power Jack (гнездо).
• Форма: Цилиндрическая, коаксиальная.
• Размер (внешний/внутренний диаметр): 7.4 мм x 5.0 мм с центральным штыревым контактом. Это стандартный размер для многих блоков питания Dell той эпохи.
• Полярность: Центральный контакт — ПЛЮС (+), внешний обод — МИНУС (-).
• Напряжение и ток: Рассчитан на стандартные параметры блока питания Dell для этой серии: 19.5V DC, 4.62A (90W) или ~65W для младших моделей. Сам разъем выдерживает с запасом.
• Конструкция на плате: 3-контактный. Два контакта — это силовые "+" и "-" (часто дублируются для надежности), а третий (центральный) — служебный контакт (pin), который сообщает ноутбуку о подключении оригинального блока питания. При замене крайне важно правильно распаять все три ножки.
• Ключевая особенность: В оригинале разъем припаян напрямую к материнской плате и является несъемным. Ремонт часто требует демонтажа старого и пайки нового разъема.

Парт-номера (P/N — Part Numbers)

Официальные номера запчастей от Dell и наиболее распространенные номера для поиска на рынке:

1. Dell P/N (оригинальный): 0C207H, 0C207H001, J001C, CN-0C207H-64170-4AJ-14KP.
2. Номера для заказа/поиска (послепродажные):
   • DC02000BK010
   • DC02000MX010
   • Laptop-DC02000MX010
   • LA-4381P (это скорее номер узла на плате, но также используется)
   • По запросу "Dell Studio 1735 DC jack" или "Разъем питания Dell 7.4x5.0 3-pin" найдется множество аналогов.

Важно: При покупке обращайте внимание на визуальное соответствие и количество ножек (3 pin). Качество разъемов сильно варьируется: от очень хлипких до усиленных (с металлической юбкой или дополнительными креплениями).

Совместимые модели ноутбуков

Разъем является стандартным для целого ряда моделей Dell конца 2000-х — начала 2010-х годов, использовавших блоки питания 7.4x5.0 мм.

Основные серии:

• Dell Studio 1535, 1536, 1537
• Dell Studio 1735, 1736, 1737
• Dell XPS M1530 (очень часто!)
• Dell XPS M1330
• Dell Inspiron 1525, 1526, 1527
• Dell Inspiron 1720
• Dell Vostro 1500, 1510, 1520
• Dell Vostro 1700
• Dell Latitude D630, D630c (но здесь стоит проверить, иногда у них разъем с ключом)
• Dell Precision M2300

Важное примечание по совместимости: Несмотря на одинаковый размер штекера блока питания, конструкция самого разъема на материнской плате может незначительно отличаться (высота, форма пластикового корпуса, расположение "ушков" для пайки). Перед покупкой лучше визуально сравнить фотографию старого разъема (после выпаивания) с новым или искать конкретно для своей модели (Studio 1735). Однако в 95% случаев разъемы из списка выше взаимозаменяемы.

Рекомендации по ремонту:

1. Диагностика: Убедитесь, что проблема именно в разъеме (расшатан, искрит, работает только при движении штекера), а не в блоке питания или контроллере на материнской плате.
2. Качество замены: Установите разъем с металлической основой или максимально усиленный. Это продлит срок службы.
3. Профессиональный ремонт: Замена требует опыта в пайке. Неправильная пайка может привести к отрыву контактных площадок с материнской платы, что сделает ремонт очень дорогим или невозможным. Рекомендуется обратиться в сервисный центр.
4. Альтернатива: В некоторых случаях мастера устанавливают внешний ("пожизненный") разъем, который выводится через отверстие в корпусе, а оригинальные контакты запаиваются на плате. Это радикальное, но самое надежное решение.
