Адаптер DIP20-PLCC20

Отличный вопрос! Адаптер DIP20-PLCC20 — это важный компонент для модернизации, ремонта и прототипирования в электронике. Вот подробное описание.

Описание

Адаптер DIP20-PLCC20 (также часто называемый "панелька-адаптер") — это переходное устройство, которое позволяет установить микросхему в корпусе PLCC20 (Plastic Leaded Chip Carrier, квадратный с контактами по периметру) на печатную плату, предназначенную для монтажа в DIP20 (Dual In-line Package, прямоугольный с двумя рядами выводов).

Основное назначение:

1. Замена устаревших компонентов: Позволяет использовать современные или доступные микросхемы в корпусе PLCC на старых платах, рассчитанных на DIP (например, в ретро-компьютерах, промышленном оборудовании).
2. Прототипирование и разработка: Удобно для макетирования на breadboard (макетной плате), которая изначально поддерживает только DIP-корпуса.
3. Ремонт: Если оригинальная DIP-микросхема снята с производства, но есть её PLCC-аналог.
4. Повышение надежности: Панелька (socket) защищает выводы микросхемы от повреждений при частой замене.

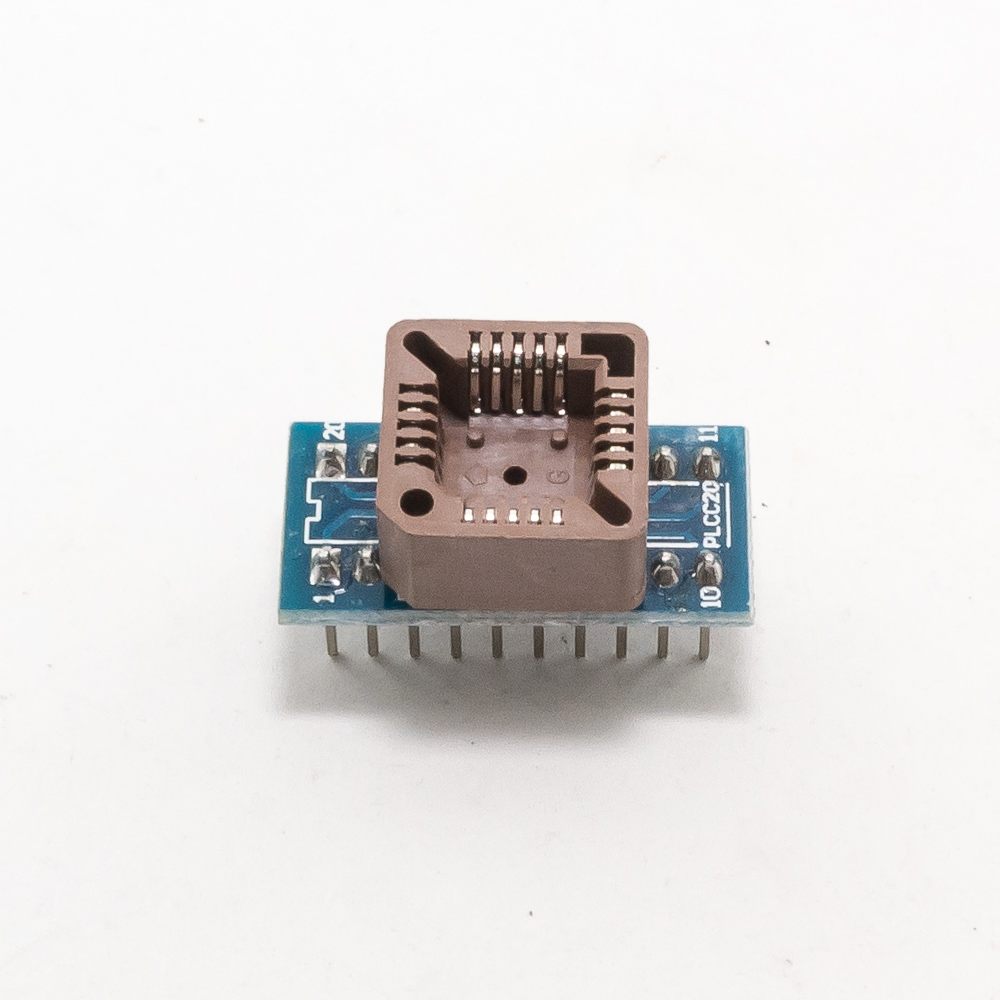

Конструкция: Адаптер представляет собой небольшую печатную плату с установленной на ней панелькой (гнездом) для PLCC20. С нижней стороны платы находятся два ряда штыревых выводов, расположенных в стандартном DIP-формате с шагом 2.54 мм (0.1 дюйма).

Технические характеристики

• Тип корпуса на входе: PLCC20 (квадратный гнездовой разъем).
• Тип корпуса на выходе: DIP20 (два ряда штыревых выводов).
• Шаг выводов DIP: 2.54 мм (стандартный 0.1").
• Расстояние между рядами (row spacing): 7.62 мм (0.3") или 10.16 мм (0.4") — важно уточнять при заказе, так как бывают оба варианта. 0.3" встречается чаще.
• Высота (с установленной микросхемой): Приблизительно 10-12 мм, зависит от производителя.
• Материал: Пластиковый корпус панельки, текстолитовая основа, контакты из фосфористой бронзы или аналогичного сплава с покрытием (часто золотое или никелевое).
• Рабочая температура: Обычно от -40°C до +85°C (зависит от производителя).
• Напряжение/ток: Пассивное устройство, не вносит ограничений, кроме качества контактов. Рассчитано на стандартные сигнальные токи цифровых микросхем.

Популярные парт номера (Part Numbers) и производители

Универсальные адаптеры часто имеют простую нумерацию.

1. По прямому назначению (наиболее распространенные):

• Aries Electronics: DIP-ADAPTER-PLCC20 (или схожий код в их системе).
• 3M / TE Connectivity: Часто входят в серию универсальных адаптеров.
• Yamaichi: Высококачественные адаптеры для профессионального использования.
• Электронные компоненты (Россия/СНГ): Могут продаваться под общим названием "Адаптер PLCC20 to DIP20" или "Панелька PLCC20 -> DIP20". На сайтах типа ChipFind, Терраэлектроника.

2. Номера, связанные с конкретными микросхемами (важно): Часто адаптеры ассоциируют с микросхемами, для замены которых они чаще всего используются. Ключевые слова для поиска:

• Для BIOS микросхем: Adapter for PLCC32 to DIP32 (аналогичный, но для 32-пиновых). Для 20-пиновых может использоваться для малопроцессорных устройств.
• Для микроконтроллеров/ПЛИС: Например, для AT89C51 (хотя он чаще в DIP или PLCC44) или некоторых чипов GAL (Generic Array Logic).

Совместимые модели и сферы применения (Для каких микросхем используется)

Адаптер механически совместим с ЛЮБОЙ микросхемой в корпусе PLCC20. Электрическая совместимость зависит от распиновки конкретной микросхемы.

Типичные примеры микросхем, для которых применяется этот адаптер:

1. Микросхемы ПЗУ (ROM) и Flash-памяти:

• Старые BIOS чипы для материнских плат компьютеров и промышленных контроллеров.
• Микросхемы памяти для модемов, принтеров, сетевого оборудования.
• Примеры: серии AT29C, SST29EE, M29F, AM29F.

2. Программируемые логические интегральные схемы (ПЛИС) и устройства GAL/PAL:

• Простые логические матрицы в корпусе PLCC20.
• Примеры: GAL16V8 (одна из самых популярных, часто ищут именно для неё), GAL20V8 (в корпусе PLCC24), PALCE.

3. Микроконтроллеры и специализированные чипы:

• Некоторые модели 8-битных микроконтроллеров.
• Чипы интерфейсов (COM, LPT), контроллеры клавиатуры в старых ПК.
• Примеры: Отдельные чипы из семейств Microchip PIC, Intel 8051.

4. Другие цифровые микросхемы:

• Буферы, регистры, декодеры в корпусе PLCC, которые нужно установить на DIP-плату.

Важное примечание:

Перед использованием обязательно проверьте цоколевку (pinout) вашей конкретной микросхемы. Хотя физически она станет в адаптер, электрическое соответствие выводов PLCC выводам DIP гарантируется самим адаптером (он имеет внутреннюю разводку 1-to-1). Убедитесь, что вы правильно ориентируете микросхему в панельке (ключ на PLCC и ключ на адаптере).

Где купить: Такие адаптеры широко доступны на AliExpress, eBay, в магазинах электронных компонентов (как российских, так и зарубежных: Mouser, Digi-Key, LCSC).
