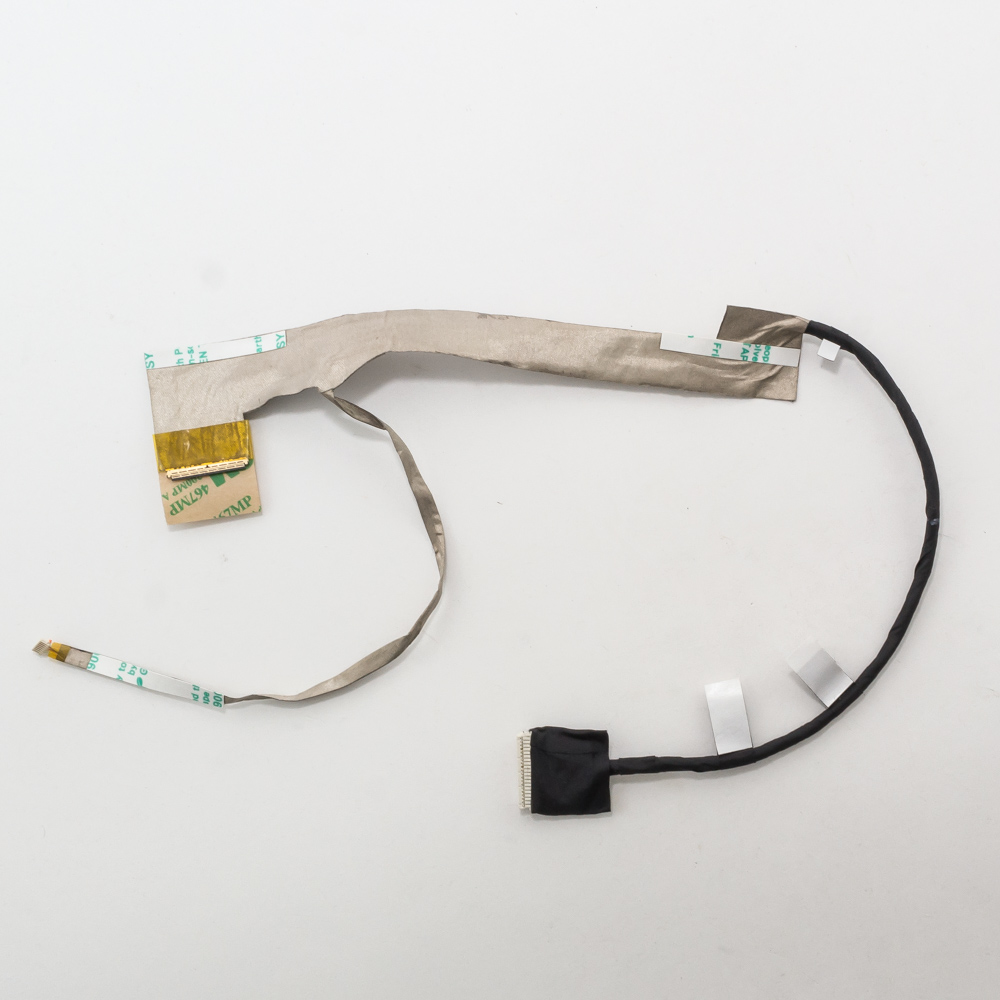

Шлейф матрицы Dell N5030, M5030

Отличный вопрос! Шлейф матрицы (он же кабель дисплея, LCD cable, eDP/LVDS cable) — критически важный компонент для ноутбуков Dell Inspiron N5030 и M5030. Эти модели практически идентичны по аппаратной начинке, поэтому информация актуальна для обеих.

Общее описание

Шлейф матрицы — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с жидкокристаллическим дисплеем (матрицей). Он отвечает за передачу:

1. Видеосигнала (цифрового или аналогового) от видеоконтроллера на материнской плате к матрице.
2. Сигналов управления подсветкой матрицы (включение/выключение, регулировка яркости).
3. Данных от веб-камеры (если она подключена через этот шлейф, что характерно для этих моделей).

Тип разъема: В подавляющем большинстве Dell N5030/M5030 используется 40-контактный разъем LVDS (с шагом контактов 0.5 мм) со стороны материнской платы. Со стороны матрицы разъем может быть 30-контактным или 40-контактным, в зависимости от конкретной установленной матрицы.

Распространенные неисправности:

• Полное отсутствие изображения при работающем ноутбуке (слышен звук загрузки, горят индикаторы).
• Искаженное изображение: полосы, рябь, артефакты, мерцание.
• Отсутствие подсветки (изображение есть, если посмотреть под углом с фонариком).
• Не работает встроенная веб-камера (так как ее шлейф является частью кабеля матрицы).

Технические характеристики

• Тип интерфейса: LVDS (Low-Voltage Differential Signaling). Редко, но могут встречаться модификации с более старым интерфейсом.
• Количество контактов:
  • Со стороны материнской платы: 40 pin (40-контактный разъем, ключ-защелка сверху).
  • Со стороны матрицы: 30 pin или 40 pin. Это важнейший параметр при заказе. Необходимо смотреть на разъем на обратной стороне вашей матрицы.
• Длина: Приблизительно 25-30 см.
• Дополнительные компоненты: На шлейфе обычно расположен небольшой коннектор для веб-камеры (очень хрупкий).
• Конфигурация: В этих моделях шлейф матрицы также объединен с антеннами Wi-Fi/Bluetooth, которые крепятся к его пластиковому держателю.

Парт-номера (P/N — Part Number) Dell

Оригинальные номера запчастей Dell могут различаться в зависимости от конфигурации (разрешения матрицы, региона). Вот основные из них:

• 0C6M7H (самый распространенный номер для конфигураций с веб-камерой)
• CN-0C6M7H
• 0R674P
• CN-0R674P
• 0XJX41
• FPJX41
• 0P6M7H

Важно: При поиске шлейфа по этим номерам уточняйте у продавца количество пинов со стороны матрицы (30 или 40).

Совместимые модели ноутбуков

Шлейф подходит для широкого спектра ноутбуков Dell серий Inspiron и Vostro одного поколения и аналогичной конструкции.

Основные совместимые модели:

• Dell Inspiron N5030
• Dell Inspiron M5030
• Dell Inspiron N5010 (очень часто совместим)
• Dell Inspiron N5040
• Dell Inspiron N5050
• Dell Inspiron M5010
• Dell Inspiron M5040
• Dell Inspiron M5110 (требует проверки)
• Dell Vostro 1450
• Dell Vostro 1550
• Dell Vostro 3450
• Dell Vostro 3550

Ключевые рекомендации при покупке

1. Определите количество пинов на матрице! Это самый важный шаг. Разберите ноутбук, снимите матрицу и посчитайте контакты на разъеме, к которому подключается шлейф. Или найдите точную модель матрицы (надпись на ее обратной стороне, например, LTN156AT02) и по ней узнайте тип разъема.
2. Сравните со старым шлейфом. Если есть возможность извлечь старый шлейф, сфотографируйте его, особенно разъемы, и сравните с фото у продавца.
3. Ищите по номеру с вашего шлейфа. На самой гибкой ленте или на пластиковых коннекторах почти всегда нанесен парт-номер (например, 0C6M7H или E430852). Поиск по нему — самый надежный способ.
4. Обратите внимание на антенны. Убедитесь, что новый шлейф имеет такие же крепления для антенн беспроводной сети, либо будьте готовы аккуратно перенести старые антенны на новый шлейф.

Правильная идентификация шлейфа — залог успешного ремонта. Удачи!
