Шлейф матрицы Acer E1-421, E1-431, E1-471

Отличный вопрос! Термин "шлейф матрицы" для ноутбуков Acer серий E1-421, E1-431, E1-471 требует уточнения, так как эти модели используют разные матрицы (экраны), а следовательно, и разные шлейфы.

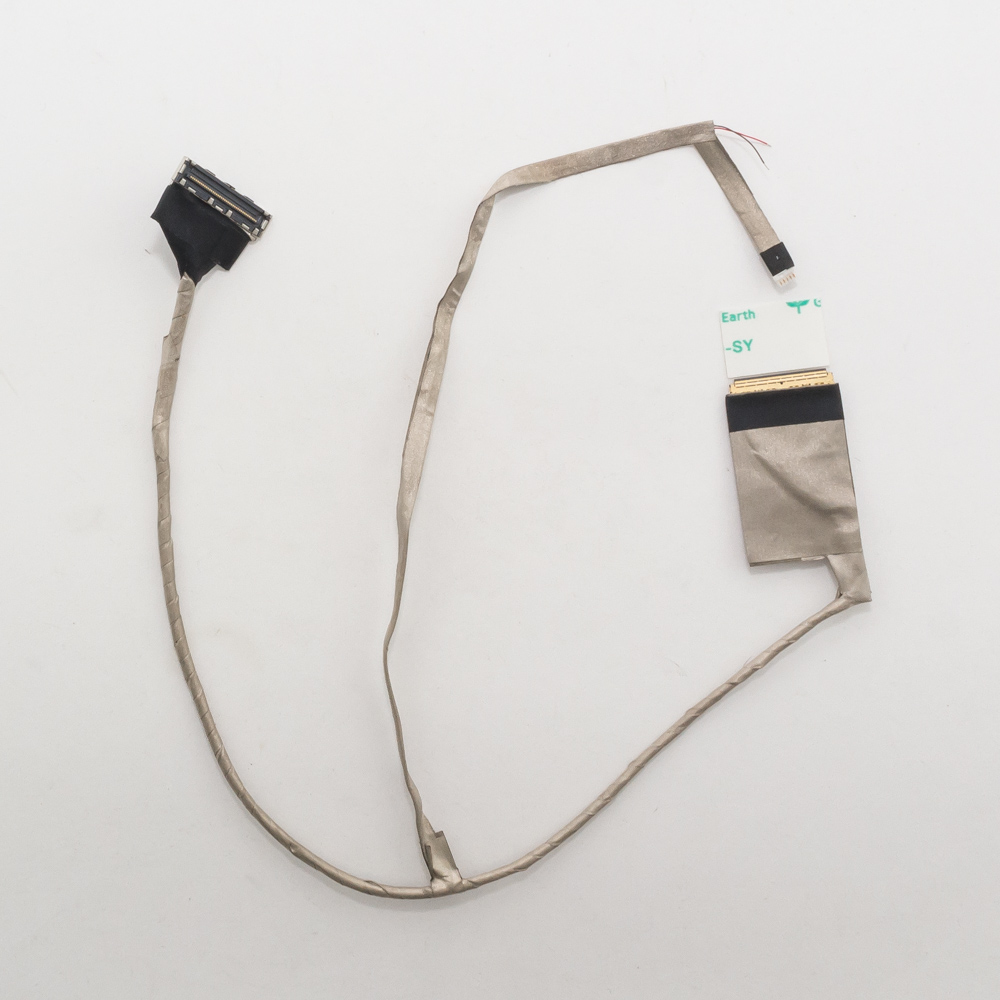

В данном контексте "шлейф матрицы" (LCD cable, LVDS cable) — это гибкий плоский кабель, который соедижает материнскую плату ноутбука с дисплеем (матрицей). Он передает видеосигнал, питание и сигналы от веб-камеры (если она подключена через него).

Общее описание и технические характеристики:

• Назначение: Передача видеосигнала (обычно LVDS), питания (+3.3V) и данных от встроенной веб-камеры и микрофонов к материнской плате.
• Конструкция: Гибкий плоский кабель (FPC) с коннекторами на концах. Количество контактов зависит от разрешения матрицы.
• Ключевой параметр: Пин-аут (количество контактов) и расположение фиксатора. Это главный критерий совместимости. Наиболее распространены шлейфы на 30 pin и 40 pin.
• Дополнительные элементы: На некоторых шлейфах могут быть небольшие фильтры или ферритовые кольца для подавления помех.
• Распространенные неисправности: Переломы из-за частого открывания/закрывания крышки, повреждение контактов от окисления или неаккуратного демонтажа, что приводит к мерцанию экрана, появлению полос, артефактов или полному отсутствию изображения при работающей подсветке.

Как определить нужный шлейф (самый важный раздел):

Универсального шлейфа для всех трех моделей НЕТ. Необходимый шлейф зависит не от модели ноутбука, а от конкретной установленной в нем матрицы (экрана).

Чтобы найти правильную деталь, нужно:

1. Определить партномер (P/N) матрицы. Это можно сделать:

   • Через сервисную документацию (Service Guide). Для каждой модели ноутбука существует несколько ревизий материнских плат и конфигураций с разными матрицами.
   • Разобрав ноутбук и посмотрев наклейку на обратной стороне матрицы. Это самый надежный способ. Партномер выглядит примерно так: B140XW02 V.0, LP140WH2-TLA1, N140BGE-L41 и т.д.
   • С помощью утилит (менее надежно). Например, AIDA64 или HWInfo могут показать модель дисплея.

2. Найти шлейф, совместимый с этой матрицей. У матриц с разным разрешением (HD, HD+) и разным типом разъема (30-pin, 40-pin, eDP) — разные шлейфы.

Партномера шлейфов и совместимость

Ниже приведены примеры реальных партномеров шлейфов для различных конфигураций ноутбуков Acer E1-421/431/471. Важно: Это не исчерпывающий список.

Для моделей с 30-контактным разъемом (чаще для матриц HD 1366x768):

• DC02001B0100
• 50.DC020.001 (часто встречающийся номер)
• DC02001B0200
• 632-2S000-0250S
• Совместимые модели (пример): Ноутбуки E1-471, E1-431, в которых установлена матрица с 30-pin разъемом. Может подходить к некоторым моделям Acer Aspire E1-571, V5-471.

Для моделей с 40-контактным разъемом (чаще для матриц HD+ 1600x900 или некоторых HD):

• 50.DC02C.001
• DC02C01B0100
• DC02C01B0200
• 632-2S000-0230S
• Совместимые модели (пример): Ноутбуки E1-471, E1-431, в которых установлена матрица с 40-pin разъемом. Также может подходить к некоторым конфигурациям Acer Aspire V3-471, E1-571.

Для моделей Acer E1-421 (часто на платформе AMD):

• 50.49ZN1.001
• DC02001C0200
• Могут использоваться как 30-pin, так и 40-pin шлейфы в зависимости от матрицы.

Совместимые модели ноутбуков (кросс-совместимость)

Шлейфы матриц часто являются взаимозаменяемыми в рамках одной платформы и поколения. Шлейф от E1-471 может подойти к другим моделям, если у них:

1. Одинаковая матрица (такой же партномер и разъем).
2. Одинаковый разъем на материнской плате.

Примерный список моделей, в которых могут использоваться схожие или идентичные шлейфы:

• Acer Aspire E1-421 (AMD E-1200/E2-1800)
• Acer Aspire E1-431 (Intel Celeron/Core i3)
• Acer Aspire E1-471 (Intel Core i3/i5 2nd/3rd Gen) — самая распространенная модель
• Acer Aspire E1-571
• Acer Aspire V3-471
• Acer Aspire V5-471
• Acer Aspire E1-531 (частично, требует уточнения)
• Некоторые модели Acer Extensa

Рекомендации при покупке:

1. Разберите ноутбук и снимите шлейф. Сравните его визуально с фотографиями продавца (длина, расположение коннекторов, замков, количество контактов).
2. Сфотографируйте наклейку на старом шлейфе. На ней может быть маркировка.
3. Используйте партномер матрицы как основной ключ для поиска совместимого шлейфа.
4. Укажите продавцу полную модель ноутбука и партномер матрицы — это даст максимально точный результат.

Вывод: Для корректного подбора шлейфа матрицы к Acer E1-421/431/471 необходимо знать установленную в ноутбуке матрицу или снять старый шлейф для визуального сравнения. Партномера типа 50.DC020.001 или 50.DC02C.001 являются наиболее распространенными отправными точками для поиска.
