Шлейф матрицы Acer E1-422, E1-430, E1-432

Конечно, вот подробное описание шлейфа матрицы для серии ноутбуков Acer E1-422, E1-430, E1-432.

Описание

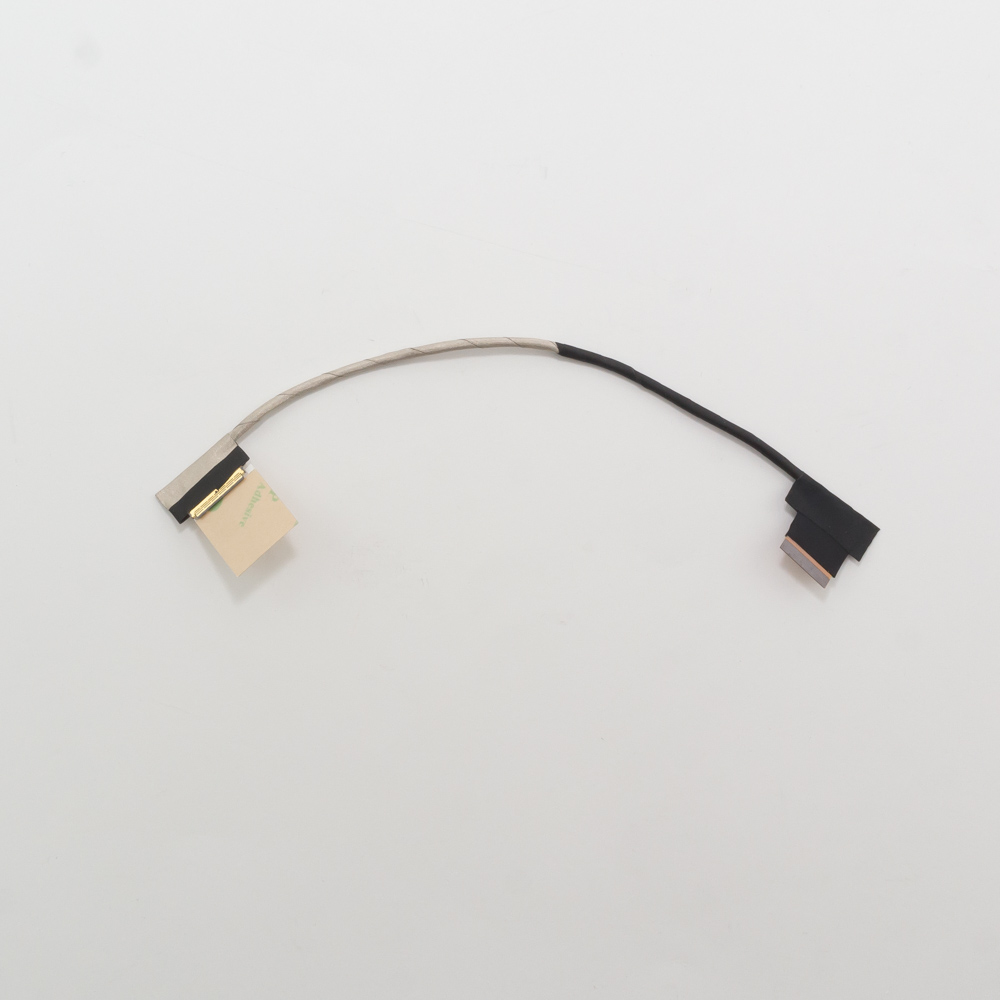

Шлейф матрицы (LCD cable, дисплейный кабель) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с матрицей (экраном). Он отвечает за передачу видеосигнала, данных с тачпада (если таковой имеется в верхней крышке) и питание для подсветки экрана. В моделях серии E1-42x / E1-43x это критически важный компонент, так как он проходит через шарнир (петлю) и подвергается постоянным изгибам при открытии и закрытии крышки, что со временем может привести к его перелому или истиранию.

Основные признаки неисправности шлейфа:

• Искажение изображения, полосы или артефакты на экране при движении крышки.
• Пропадание изображения при изменении угла наклона экрана.
• Мерцание экрана.
• Тачпад (если его шлейф интегрирован) перестает работать.
• Подсветка экрана включается и выключается.

Технические характеристики

• Тип разъема (со стороны материнской платы): Обычно 40-пиновый разъем (40-pin), соответствующий интерфейсу LVDS (Low-Voltage Differential Signaling), который использовался в матрицах того поколения. Важно: В некоторых модификациях с разрешением HD+ (1600x900) может использоваться кабель с другим распиновкой.
• Тип разъема (со стороны матрицы): 40-пиновый (или 30+1) разъем, подключаемый непосредственно к контроллеру матрицы.
• Интеграция: Часто этот шлейф также объединен с кабелем для веб-камеры (1.3MP) и микрофонов, которые расположены в верхней крышке.
• Длина и форма: Кабель имеет специфическую форму и длину, рассчитанную на прокладку внутри корпуса и петли конкретной модели.
• Конструкция: Многожильный плоский шлейф с защитным покрытием.

Парт-номера (Part Numbers)

Оригинальные и совместимые парт-номера могут различаться в зависимости от конкретной конфигурации (разрешение матрицы, наличие тачпада в крышке). Наиболее распространенные номера:

• 60.HD2N1.001 / 60.HD2N1.002 / 60.HD2N1.003 — самые распространенные номера для этой серии. Разница в конце часто указывает на ревизию или незначительные модификации.
• DC02001BM0 — еще один распространенный номер запчасти.
• LCS2C03L0001 — альтернативный номер.
• 00.HD2N1.001
• При поиске также часто используют общее название: LCD Cable for Acer E1-422/432.

Важно: Перед покупкой необходимо:

1. Разобрать ноутбук и визуально сверить форму и расположение разъемов со старым шлейфом.
2. Уточнить разрешение матрицы (обычно 1366x768 (HD) или 1600x900 (HD+)), так как шлейфы могут быть разными.

Совместимые модели

Шлейф подходит для широкого спектра моделей на одной платформе. Основные совместимые модели:

• Acer Aspire E1-422
• Acer Aspire E1-430
• Acer Aspire E1-432
• Acer Aspire E1-422G (модель с дискретной графикой)
• Acer Aspire E1-432G (модель с дискретной графикой)
• Acer Aspire E1-451 (часто использует аналогичный шлейф)
• Acer Aspire E1-451G
• Acer Aspire E1-470 (требует проверки, но часто совместим)
• Acer Aspire E1-470G
• Acer Aspire E1-410 (вероятная совместимость, но нужна проверка)
• Acer Aspire E1-410G
• Acer Aspire E1-570 (частичная совместимость, необходима сверка)

Рекомендация: Наиболее надежный способ подбора — использовать серийный номер (SNID) или модельный номер (P/N) вашего ноутбука (находится на наклейке на дне устройства) для поиска запчасти в каталогах поставщиков или на сайтах вроде parts-pal.com, aliexpress.com или ebay.com, где часто указана полная совместимость.

Перед заменой обязательно отключите аккумулятор и батарею CMOS (если есть).
