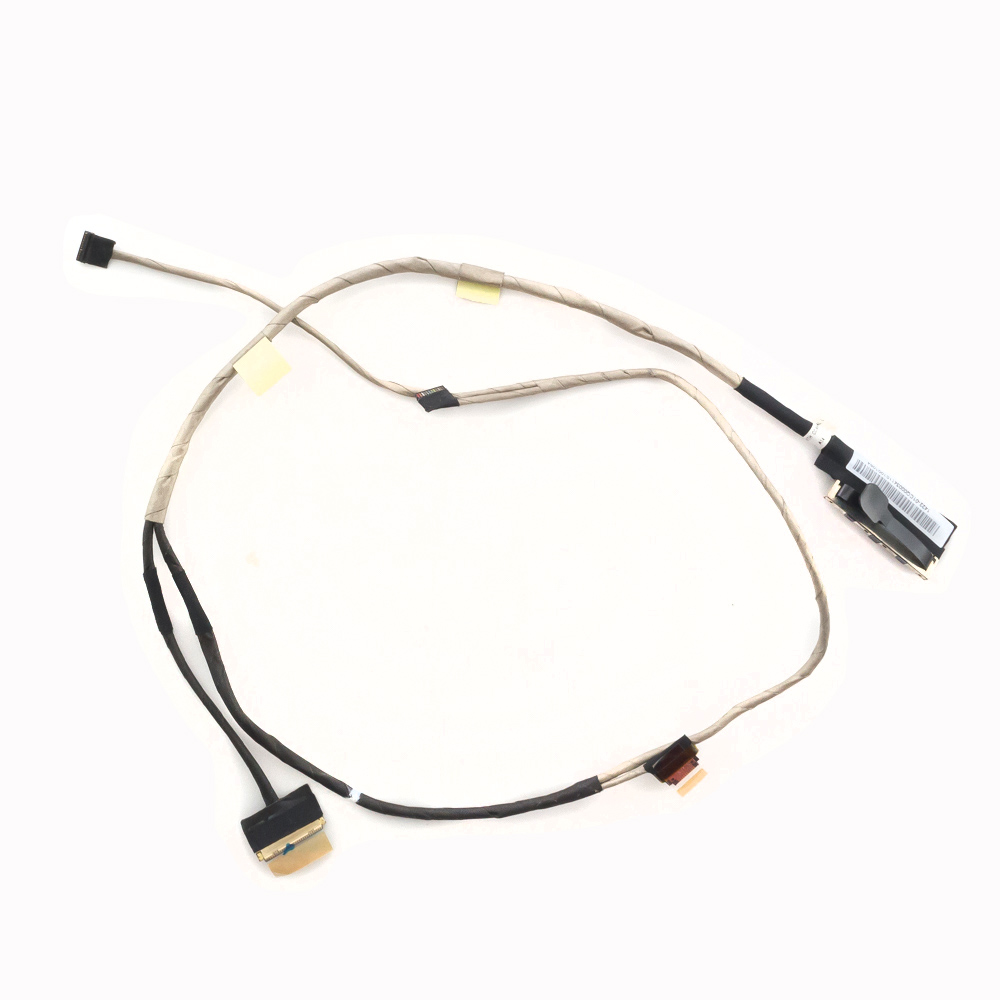

Шлейф матрицы Asus Taichi 21

Отличный выбор! ASUS Taichi 21 — это уникальный гибридный ультрабук-трансформер с двумя экранами, который был анонсирован в 2013 году. Его главная "фишка" — встроенный второй дисплей на внешней стороне крышки (шлейф матрицы соединяет именно его).

Вот подробное описание, характеристики и информация по совместимости.

Описание и ключевая особенность

ASUS Taichi 21 (модели серии TAICHI21) — это инновационный ультрабук, который совмещает в себе два устройства в одном: ноутбук с клавиатурой и планшет с сенсорным экраном на обратной стороне крышки.

• Концепция: Когда крышка закрыта, внешний дисплей работает как автономный планшет на Windows (с тач-интерфейсом). При открытии крышки внутренний экран включается автоматически, а внешний — отключается, превращая устройство в классический ноутбук. Можно было также использовать оба экрана одновременно в режиме презентации (показывать разный контент на внутреннем и внешнем экране).
• Роль шлейфа матрицы: Шлейф — это гибкий кабель, состоящий из множества проводников. Он отвечает за передачу видеосигнала, данных сенсорного слоя и питания от материнской платы ноутбука ко второму (внешнему) дисплею. Так как этот дисплей постоянно открывается и закрывается, шлейф испытывает значительные механические нагрузки, что делает его одним из уязвимых элементов конструкции.

Технические характеристики ASUS Taichi 21 (на примере модели TAICHI21-DH71)

• Корпус: Алюминиевый, раскладывающаяся конструкция.
• Экраны:
  • Внутренний: 11.6" или 13.3" (зависит от модификации), IPS, глянцевый.
  • Внешний (на крышке): 11.6" или 13.3", IPS, Full HD (1920x1080), мультитач-сенсор.
• Процессор: Intel Core i7 3-го поколения (Ivy Bridge) или i5.
• Оперативная память: 4 ГБ (иногда 8 ГБ) DDR3, распаянная на плате.
• Накопитель: SSD SATA 3 вместимостью 128 ГБ, 256 ГБ или 512 ГБ.
• Графика: Интегрированная Intel HD Graphics 4000.
• Камеры: Две фронтальные HD-камеры (по одной для каждого режима использования).
• Разъемы: 2 x USB 3.0, комбинированный аудиоразъем, микро-HDMI, кард-ридер SD.
• Сеть: Wi-Fi 802.11 a/b/g/n, Bluetooth 4.0.
• Аккумулятор: Съемный, ~ 5-6 часов работы.
• ОС: Предустановлена Windows 8 / 8.1 Pro.

Парт-номера (Part Numbers) и совместимые модели

Важно: Шлейф матрицы для внешнего экрана уникален для каждой диагонали и конкретного модельного ряда Taichi 21. Он не совместим с другими линейками ASUS (ZenBook, VivoBook и т.д.).

Основные модельные ряды, для которых нужен этот шлейф:

1. ASUS Taichi 21 (11.6 дюймов):

   • TAICHI21-DH51
   • TAICHI21-DH71
   • TAICHI21-C1002D
   • TAICHI21-C1004D

2. ASUS Taichi 21 (13.3 дюймов):

   • TAICHI31 (индекс может отличаться, но это тоже Taichi 21 с экраном 13.3").
   • Пример: TAICHI31-CK002H, TAICHI31-CK004H и другие модификации.

Парт-номера шлейфа матрицы (оригинальные от ASUS):

• Для моделей 11.6":

  • 60NB02C0-BS7101 — один из самых распространенных номеров.
  • 60NB02C0-BS7100
  • 60NB02C0-BS7102 (могут быть незначительные ревизии).
  • Также может встречаться как Cable, LCD, FPC, 30P-30P, 300mm в описании.

• Для моделей 13.3":

  • 60NB02C0-BS7200
  • 60NB02C0-BS7201
  • Конструктивно он длиннее, чем для 11.6-дюймовой модели.

Где искать номер на самом шлейфе: На пластиковой или каптоновой части шлейфа (часто возле одного из разъемов) будет нанесена белая маркировка с указанием этого парт-номера.

Критически важные моменты при замене

1. Диагональ: Определите точную диагональ вашего ноутбука (11.6" или 13.3"). Шлейфы от разных размеров не взаимозаменяемы.
2. Тип разъема: Убедитесь, что купленный шлейф имеет идентичное количество контактов и расположение разъемов. Чаще всего это 30-pin коннекторы с обеих сторон.
3. Качество: Оригинальные шлейфы ASUS или качественные совместимые аналоги (A+, Grade A) прослужат дольше. Дешевые копии могут быстро выйти из строя.
4. Сложность замены: Замена требует полной разборки ноутбука, включая снятие материнской платы, так как разъем шлейфа часто находится на ее обратной стороне. Рекомендуется профессиональный ремонт или крайняя аккуратность при самостоятельной работе. Неправильная установка может привести к повреждению новых деталей.

Рекомендация: Перед покупкой обязательно разберите ноутбук, снимите старый шлейф, перепишите с него маркировку и сравните с фотографиями продавца. Или используйте для поиска точную модель вашего ноутбука (например, TAICHI21-DH71), указав, что вам нужен шлейф для внешнего (outer) дисплея.
