Шлейф матрицы Asus UL20A, UL20F, UL20FT

Отличный вопрос! Шлейф матрицы (LCD cable, LVDS cable) — это критически важный компонент, соединяющий материнскую плату ноутбука с его экраном. Для серии Asus UL20A (и ее модификаций UL20F, UL20FT) это особенно актуально, так как со временем шлейфы изнашиваются из-за постоянного открывания/закрывания крышки.

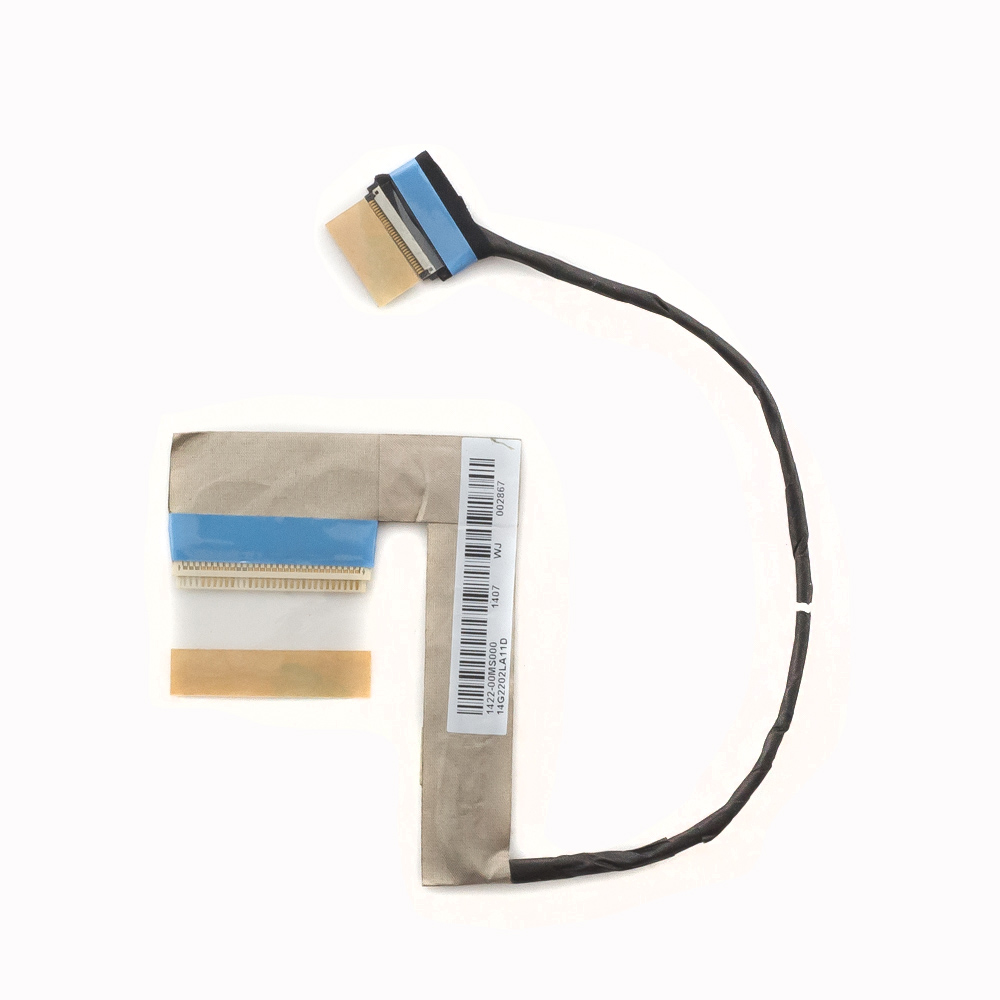

Описание шлейфа матрицы для Asus UL20A / UL20F / UL20FT

Это гибкий плоский кабель (FPC — Flexible Printed Circuit), состоящий из множества проводников, защищенных полиимидной пленкой. Его основная функция — передача видеосигнала от материнской платы к матрице, а также питание подсветки экрана и передача данных от веб-камеры (если она подключена через этот же шлейф).

Типичные признаки неисправности шлейфа:

• Искажения изображения: полосы, артефакты, рябь на экране.
• Пропадание изображения: экран гаснет при изменении угла наклона крышки.
• Мерцание: изображение периодически пропадает и появляется.
• Отсутствие изображения при работающем ноутбуке: подсветка может быть включена (экран серый) или выключена.
• Неисправность веб-камеры: если ее кабель является частью шлейфа.

Проблемы часто проявляются или усугубляются при движении крышки ноутбука.

Технические характеристики

1. Тип разъема: Стандартный LVDS (Low-Voltage Differential Signaling) разъем.
2. Количество контактов (пинов): Наиболее распространенный вариант для этой серии — 40-контактный (40-pin). Однако важно уточнять, так как в зависимости от конкретной матрицы (производителя и модели экрана) может использоваться и 30-контактный шлейф.
3. Расположение контактов: Контакты расположены с шагом 0.5 мм.
4. Длина: Приблизительно 25-30 см (зависит от точного расположения разъемов внутри ноутбука).
5. Дополнительные цепи: Помимо сигналов LVDS, шлейф передает напряжение питания подсветки (обычно +3.3V или +5V и +19V для инвертора или непосредственно для LED), а также провода для веб-камеры (USB-сигналы).
6. Конфигурация: Single-Channel (для разрешений до WXGA+). Для этой серии ноутбуков, как правило, используется 1 канал.

Парт-номера (Part Numbers) и артикулы

Оригинальные номера запчастей от Asus найти сложно, так как компания редко поставляет такие компоненты отдельно. Вместо этого на рынке запчастей используются общепринятые номера, по которым ищут совместимые шлейфы.

Наиболее распространенные номера для поиска:

• 0DA0000LS101 — Очень часто встречающийся номер для этой серии.
• 60.NAH02.001 / 60NAH02001 — Еще один популярный артикул.
• Cable 40P (с указанием модели ноутбука).
• По коду матрицы: Если у вас на руках есть матрица (например, при ее замене), шлейф часто подбирают по парт-номеру самой матрицы (LP, B, AU, CPT и т.д.).

Как точно определить нужный шлейф:

1. Разобрать ноутбук и посмотреть маркировку на самом шлейфе. Это самый надежный способ. Номер будет напечатан на его поверхности (например, FPC40-2804-01, G.7T08.002 и т.п.).
2. Определить модель установленной матрицы. Снимите рамку матрицы и на ее обратной стороне найдите наклейку с номером (например, B101AW05 V.1, LP101WH2-TLA1). По этому номеру продавцы запчастей могут подобрать совместимый шлейф.
3. Указать точную модель ноутбука. На нижней крышке должна быть наклейка с полным именем модели: Asus UL20A, UL20F, UL20FT. Часто добавляется индекс ревизии, например, UL20FT-SI005X.

Совместимые модели ноутбуков

Шлейф совместим в первую очередь внутри своей серии и близких к ней моделей, использующих такую же конструкцию и матрицы. Основной список:

• Asus UL20A (все модификации: UL20A-XX005C, UL20A-SI005X и т.д.)
• Asus UL20F (все модификации)
• Asus UL20FT (все модификации)
• Asus UL30A / UL30VT — очень похожая платформа, высока вероятность совместимости, но требуется проверка по номеру шлейфа.
• Asus U30Jc / U30SD — некоторые модификации могут использовать аналогичный шлейф.
• Asus U35Jc / U35JG — также возможна совместимость.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ: Даже в рамках одной серии (UL20) могут быть разные ревизии материнских плат и установлены разные матрицы (от разных производителей). Поэтому надежнее всего искать шлейф не по модели ноутбука, а по парт-номеру со старого шлейфа или по модели матрицы.

Рекомендация при покупке: При заказе шлейфа в интернет-магазине (на AliExpress, eBay и т.д.) обязательно свяжитесь с продавцом и предоставьте ему:

1. Полную модель вашего ноутбука (со стикера).
2. Номер со старого шлейфа (если возможно).
3. Номер модели матрицы (желательно). Это гарантирует, что вы получите совместимую деталь.
