Шлейф матрицы Asus Q301L, Q301LA, S301L

Отличный вопрос! Модели Asus Q301L, Q301LA и S301L — это, по сути, одна и та же базовая платформа (ноутбуки серии Q301) с небольшими вариациями в конфигурациях или региональных обозначениях. Их шлейфы — критически важные и часто выходящие из строя компоненты.

Описание шлейфа

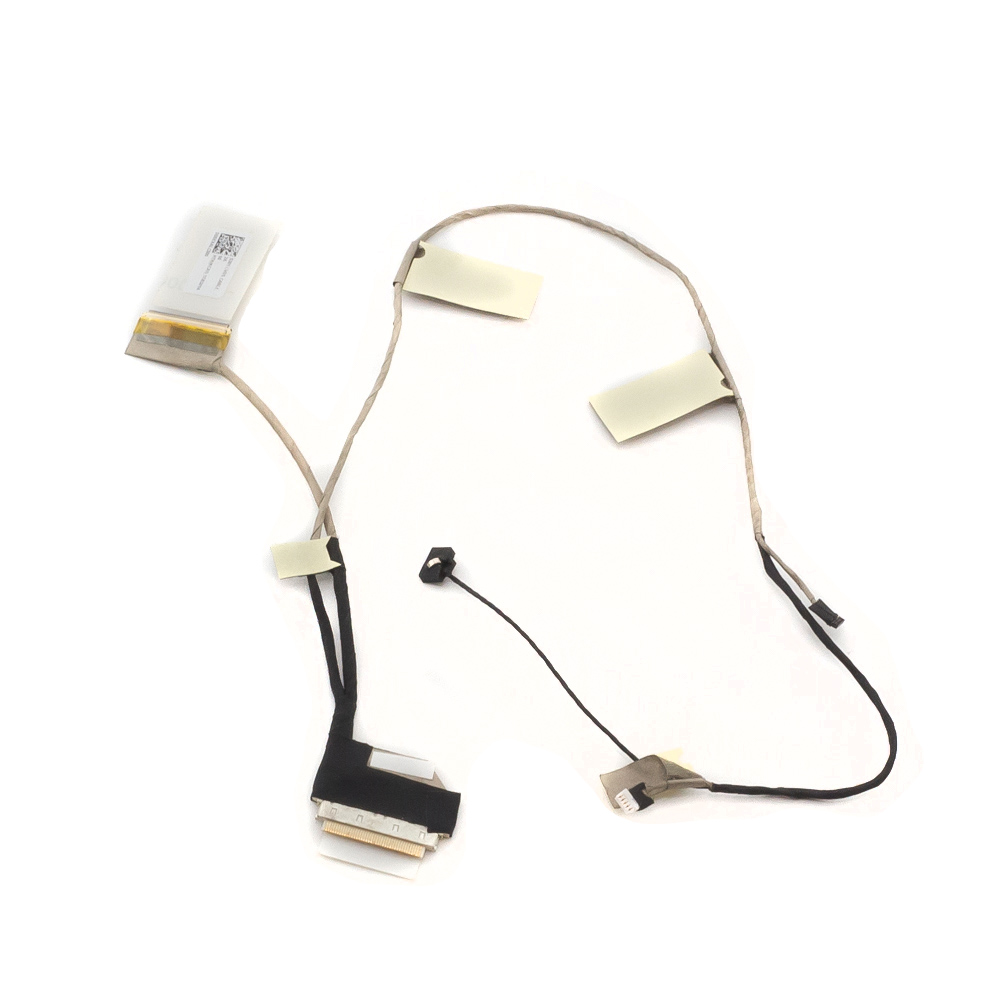

Шлейф в этих моделях — это гибкий плоский кабель (FPC - Flexible Printed Circuit), состоящий из множества проводников, запаянных между слоями полиимидной пленки. Он служит электрической "магистралью", соединяющей материнскую плату (основную логику ноутбука) с дисплеем и его компонентами.

Основные функции, которые передаются через этот шлейф:

1. Видеосигнал (LVDS или eDP): Цифровые данные для изображения на экране.
2. Питание матрицы и подсветки: Напряжение для работы самой LCD-панели и ее LED-подсветки.
3. Сигналы от веб-камеры: Камера, встроенная в верхнюю крышку (Bezel), подключается через этот же шлейф.
4. Сигналы от Wi-Fi антенн (в некоторых ревизиях): Антенны, идущие к беспроводному модулю, могут быть интегрированы в шлейф или проходить рядом.

Типичные проблемы, связанные со шлейфом:

• Исчезающее изображение: Картинка пропадает при изменении угла наклона крышки, но подсветка работает (виден белый/серый экран).
• Артефакты на экране: Полосы, мерцание, рябь, искажение цветов.
• Отказ веб-камеры: Камера не определяется системой.
• Полный черный экран при работающем ноутбуке: Может быть вызван обрывом линий питания подсветки или матрицы.

Технические характеристики (обобщенные)

• Тип разъема на материнской плате: Обычно 30-контактный (30-pin), с шагом контактов 0.5 мм. Это самый распространенный вариант для LVDS-подключения в этих моделях. Важно: Более новые ревизии или модификации с другими матрицами могут использовать 40-контактный eDP разъем.
• Тип разъема на матрице (LCD): Зависит от конкретной установленной матрицы. Наиболее распространенные матрицы для этих моделей имеют 40-контактный разъем (для LVDS) с шагом 0.5 мм.
• Длина шлейфа: Приблизительно 30-35 см, зависит от точной компоновки внутри ноутбука.
• Количество проводников: 30 или 40, в зависимости от типа.
• Конфигурация: Может иметь ответвление или отдельный тонкий шлейф (FFC) для подключения веб-камеры.

Парт-номера (Part Numbers)

Оригинальные парт-номера от ASUS найти сложно, так как они часто являются частью узла (ASSY). При поиске замены на рынке запчастей используются следующие номера, которые являются кросс-номерами или номерами производителя шлейфа:

• 60NB02C0-B01VX0 - Один из самых распространенных номеров, ассоциируемых с этими моделями.
• 60NB0290-B02VX0
• 14-00239-00 / 14-00239-01
• CABLE,LVDS,35CM (описательное название у поставщиков)
• По коду матрицы: Часто шлейф подбирают по установленной матрице. Распространенные матрицы в Q301L: LP133WD2-TPB1, B133HTN03.8, NV133FHM-N41 и др. Шлейф должен соответствовать разъему матрицы.

ВАЖНО: Перед покупкой обязательно разберите ноутбук и визуально проверьте:

1. Количество контактов на разъеме материнской платы (30 или 40 pin).
2. Количество контактов на разъеме матрицы (40 pin для LVDS — стандарт).
3. Наличие и тип дополнительного разъема для веб-камеры (обычно очень тонкий, 4-6 pin).
4. Сфотографируйте старый шлейф и его маркировки.

Совместимые модели ноутбуков

Шлейф подходит для всей серии, построенной на одной платформе. Основные совместимые модели:

• Asus Q301L (все модификации)
• Asus Q301LA (все модификации)
• Asus S301L (все модификации)
• Asus Q301LA-BBI5T12
• Asus Q301LA-BBI5T19
• Asus Q301LQ
• Asus Transformer Book Flip Q301 (полное название серии)

Рекомендация при заказе: При поиске шлейфа в интернет-магазинах (AliExpress, eBay и др.) используйте связку: "Asus Q301L LVDS cable" + "количество пинов" + "парт-номер" (если известен). Всегда уточняйте у продавца совместимость, предоставив фото своего шлейфа и матрицы.
