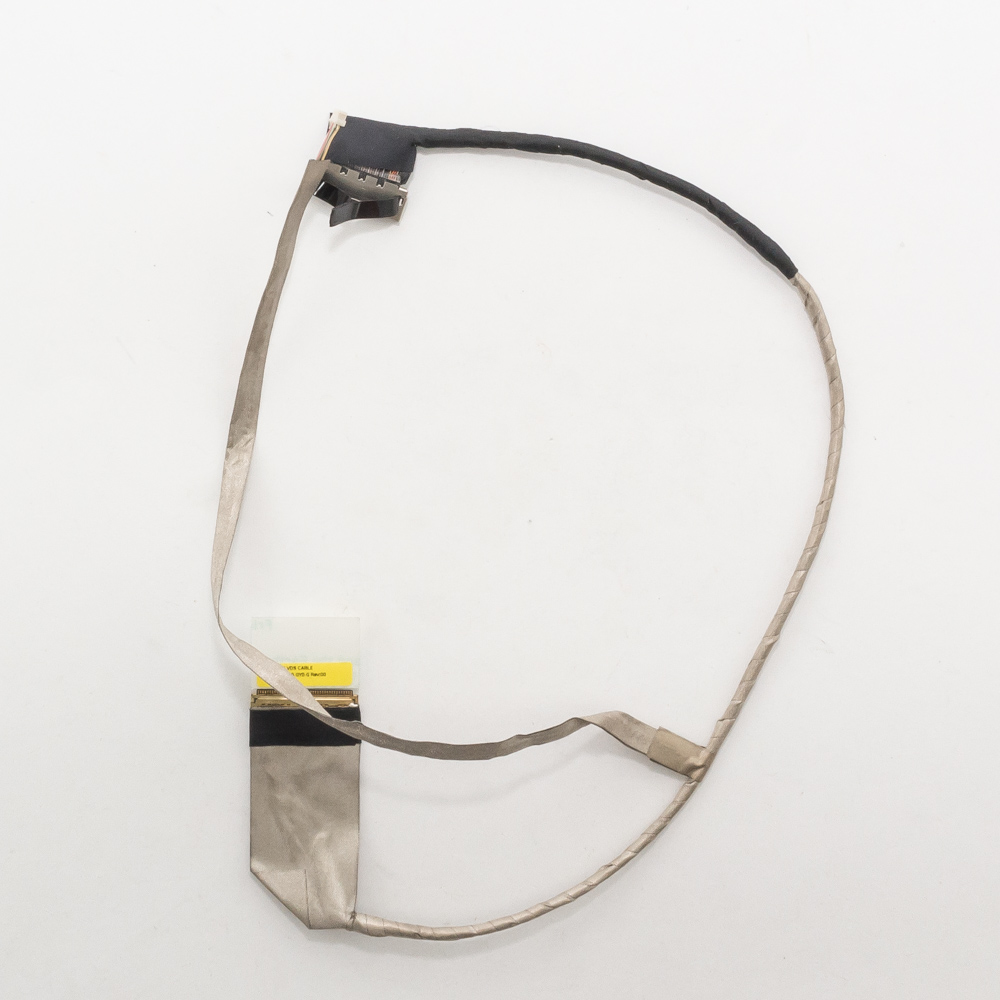

Шлейф матрицы Compaq CQ58

Конечно. Вот подробное описание, технические характеристики и информация по совместимости для шлейфа матрицы (дисплея) ноутбука Compaq CQ58.

Общее описание

Шлейф матрицы (LCD Cable, Display Cable, eDP/LVDS Cable) — это плоский гибкий кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он передает видеосигнал, питание для подсветки и данные от веб-камеры и микрофонов (если они интегрированы в верхнюю крышку).

Для серии Compaq CQ58 используется несколько модификаций шлейфов, так как под эту марку выпускались ноутбуки с разными диагоналями экрана (15.6", 14" и др.), разрешениями и типами разъемов.

Ключевые технические характеристики

1. Тип разъема на материнской плате: Чаще всего 30-контактный (30-pin), реже 40-pin, в зависимости от модели.
2. Тип разъема на матрице: Зависит от типа матрицы:
   • Для стандартных матриц с разрешением HD (1366x768) — обычно 30-контактный разъем (eDP или LVDS).
   • Для матриц с разрешением HD+ (1600x900) или Full HD (1920x1080) — чаще 40-контактный разъем (eDP).
3. Длина: Приблизительно 25-35 см, в зависимости от конкретной компоновки.
4. Дополнительные цепи: Помимо видеосигнала, шлейф почти всегда включает провода для:
   • Веб-камеры (обычно разъем на 4 или 6 pin).
   • Встроенных микрофонов.
   • Антенн Wi-Fi/Bluetooth (иногда выведены отдельными проводами, а не в шлейфе).
5. Важная особенность: Шлейфы для разных диагоналей (например, 14" и 15.6") и разных разрешений не взаимозаменяемы из-за разной длины, распиновки и типов разъемов.

Основные парт-номера (P/N) и коды запчастей

Парт-номера могут различаться в зависимости от региона и конкретной конфигурации. Самые распространенные:

• 6050A2439301-MB-A01 (или просто 6050A2439301) — один из самых частых номеров для моделей CQ58 с матрицей 15.6" HD.
• 672552-001 — номер HP/Compaq для шлейфа дисплея.
• 672552-003
• DC02C00HC0 — альтернативный номер производителя.
• 686947-001

Важно: Лучший способ найти точный шлейф — определить парт-номер по штрих-коду на самом шлейфе (обычно на белой наклейке) или использовать точную модель ноутбука.

Совместимые модели ноутбуков

Шлейфы от Compaq CQ58 совместимы с целым семейством ноутбуков HP/Compaq, выпускавшихся на одной платформе (шасси). Это значительно расширяет список моделей для поиска.

Основные совместимые модели:

• Compaq CQ58 (все модификации: CQ58-100, CQ58-200, CQ58-300, CQ58-400 и т.д.)
• HP 455 (G1, G2) / HP 455 ProBook G1
• HP 455 Notebook PC
• HP 455R
• HP 455W
• HP 456 (G1, G2)
• HP 470 (G1, G2)
• HP ProBook 455 G1
• HP 450 (некоторые модификации)
• HP 451 (некоторые модификации)
• HP 452 (некоторые модификации)
• HP 454 (некоторые модификации)

Как точно определить нужный шлейф?

Чтобы избежать ошибки при покупке, сделайте следующее:

1. Снимите старый шлейф и перепишите номер с наклейки (например, 6050A2439301). Это самый надежный способ.
2. Определите точную модель ноутбука: Посмотрите на наклейку под батареей или на корпусе (например, CQ58-300ER).
3. Узнайте модель (PN) матрицы: На обратной стороне матрицы (дисплея) всегда есть наклейка с ее парт-номером (например, LP156WHB-TPA1). По этому номеру можно понять тип разъема и найти совместимый шлейф.
4. Обратите внимание на физические характеристики: Сфотографируйте разъемы на обоих концах (количество контактов) и общую длину.

Признаки неисправности шлейфа:

• Искажение изображения, полосы на экране.
• Пропадание изображения при изменении угла наклона крышки.
• Изображение есть только на внешнем мониторе.
• Не работает встроенная веб-камера или микрофоны (при этом в диспетчере устройств они могут определяться).

Перед заменой шлейфа рекомендуется проверить и надежно переподключить его разъемы, так как часто проблема заключается в окислении контактов или плохом соединении.
