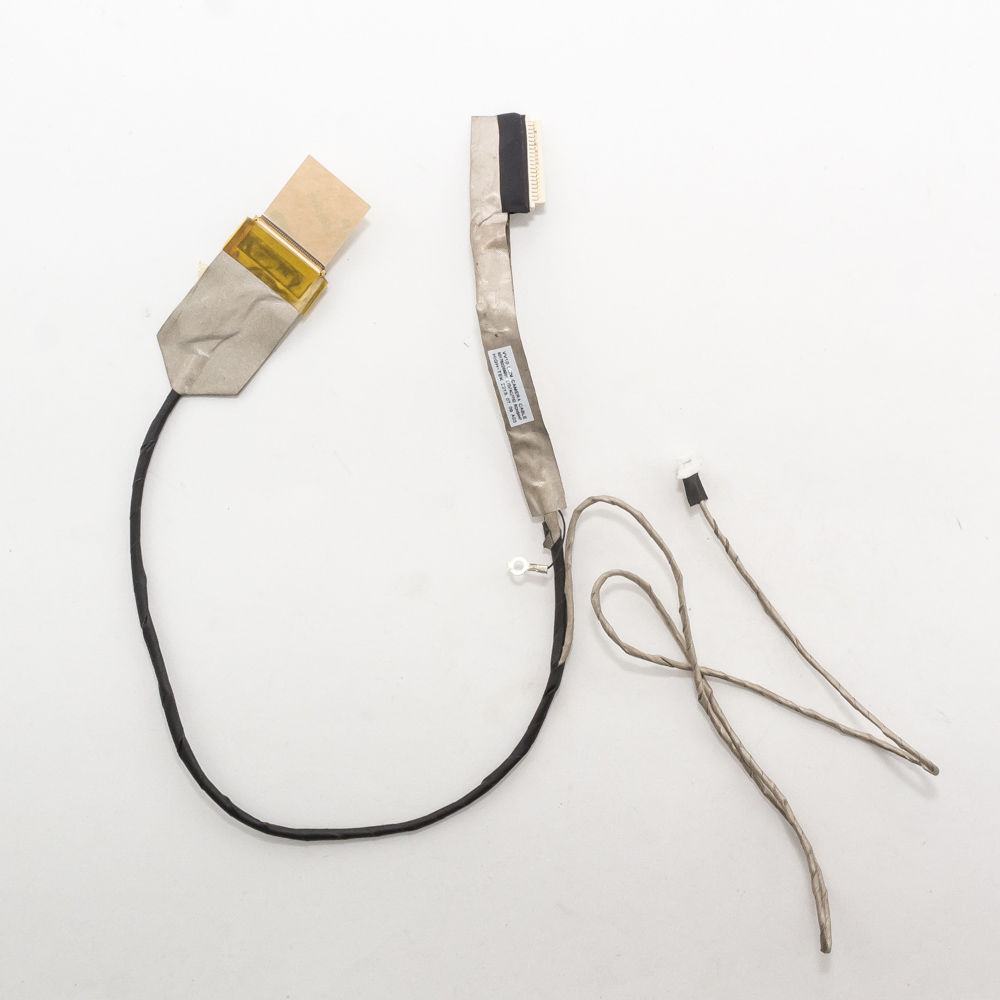

Шлейф матрицы HP 620, 621, 625

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфов матриц ноутбуков серий HP 620, 621, 625.

Общее описание

Шлейф дисплея (LCD cable, LVDS cable) в ноутбуках HP серий 620, 621, 625 — это критически важный элемент, соединяющий материнскую плату с матрицей (экраном). Он передает видеосигнал, питание для подсветки матрицы и сигналы от веб-камеры (если она подключена через этот шлейф).

Основная функция: Передача данных между системной платой и дисплеем. Типичные признаки неисправности:

• Искаженное изображение, полосы на экране, артефакты.
• Мерцание или пропадание картинки при движении крышки.
• Полное отсутствие изображения при работающем ноутбуке (индикаторы горят, слышна загрузка ОС).
• Не работает встроенная веб-камера (в моделях, где ее кабель интегрирован в шлейф дисплея).

Технические характеристики (типичные для этих моделей)

• Тип интерфейса: LVDS (Low-Voltage Differential Signaling) — стандарт для подключения матриц того поколения.
• Количество контактов:
  • Основной разъем для матрицы: Чаще всего 30-pin (один широкий разъем) или 40-pin (в зависимости от конкретной модификации и разрешения экрана).
  • Разъем для подсветки (инвертор): 2-pin или 4-pin (белый пластиковый разъем).
  • Разъем для веб-камеры (опционально): Обычно 4-pin или 6-pin малый разъем.
• Длина: Приблизительно 25-35 см, в зависимости от компоновки внутри ноутбука.
• Конструкция: Гибкая плоская лента (FFC - Flexible Flat Cable), часто с экранированием и дополнительными ребрами жесткости в критичных точках изгиба.

Парт-номера (Part Numbers / P/N) и артикулы

Важно! Совместимость определяется не только серией (620, 621, 625), но и конкретной моделью (модельным номером), типом установленной матрицы и ее разрешением. Перед заказом необходимо сверить номер детали на старом шлейфе или найти точную модель ноутбука.

Наиболее распространенные оригинальные (OEM) парт-номера:

• HP/Compaq 600639-001 (один из самых распространенных для этих серий)
• HP 627264-001
• HP 630965-001
• HP 6720S-001 (может подходить для некоторых модификаций)
• HP 681877-001

Артикулы поставщиков (аналоги):

• FY 00JN0-03B (часто встречающийся аналог для 600639-001)
• Liteon 12A-1CLVDS10-025 (или подобные)
• Множество аналогов от производителей комплектующих с маркировкой, начинающейся на 12A-... или DC02C00....

Совместимые модели ноутбуков HP

Шлейфы этих серий часто взаимозаменяемы между собой, а также с более ранними/поздними моделями на аналогичной платформе.

Основной список совместимых моделей:

• HP ProBook 620
  • HP ProBook 620 G1
• HP ProBook 621
  • HP ProBook 621 G1
• HP ProBook 625
  • HP ProBook 625 G1
• HP ProBook 635 (частичная совместимость, требуется проверка)
  • HP ProBook 635 G1
• HP ProBook 645 (частичная совместимость, требуется проверка)
  • HP ProBook 645 G1
• HP ProBook 655 (частичная совместимость, требуется проверка)
  • HP ProBook 655 G1

Также могут подходить (на аналогичной платформе AMD):

• HP ProBook 4230s
• HP ProBook 4330s
• HP ProBook 4530s
• HP ProBook 4730s
• HP ProBook 4535s
• HP ProBook 4335s
• HP ProBook 4435s
• HP ProBook 4436s
• HP ProBook 4535s
• HP ProBook 4735s
• HP ProBook 4445s
• HP ProBook 4545s
• HP ProBook 4745s
• HP ProBook 4440s
• HP ProBook 4540s
• HP ProBook 4740s

Критически важные рекомендации перед покупкой

1. Определите точный модельный номер ноутбука. Он находится на наклейке на нижней крышке (например, HSTNN-I09C, HSTNN-105C, H8M07EA#ABU и т.д.).
2. Снимите и проверьте старый шлейф. Самый надежный способ — найти парт-номер (P/N), напечатанный на самом шлейфе (например, 600639-001 или 627264-001).
3. Уточните тип матрицы. Разрешение экрана (HD, HD+, WXGA) может влиять на распиновку. Сравните фото разъемов старого и нового шлейфа.
4. Обратите внимание на конфигурацию разъемов: Есть ли отдельный проводок для веб-камеры? Какой разъем для подсветки (2 или 4 пина)? Расположен ли разъем на материнской плате вертикально или горизонтально?

Использование несовместимого шлейфа может привести к отсутствию изображения или повреждению матрицы/материнской платы. В случае сомнений лучше проконсультироваться со специалистом или продавцом, предоставив ему фотографии старого шлейфа и модельный номер ноутбука.
