Шлейф матрицы HP 14-b000, 14-c000

Отличный вопрос! Под "шлейфом матрицы" для серий HP 14-b000 и 14-c000 обычно понимается шлейф дисплея (LCD cable), который соединяет материнскую плату ноутбука с матрицей (экраном). Это один из самых частых компонентов для ремонта при проблемах с изображением (артефакты, рябь, полосы, пропадание картинки).

Вот подробное описание, характеристики и совместимость.

Описание и Функция

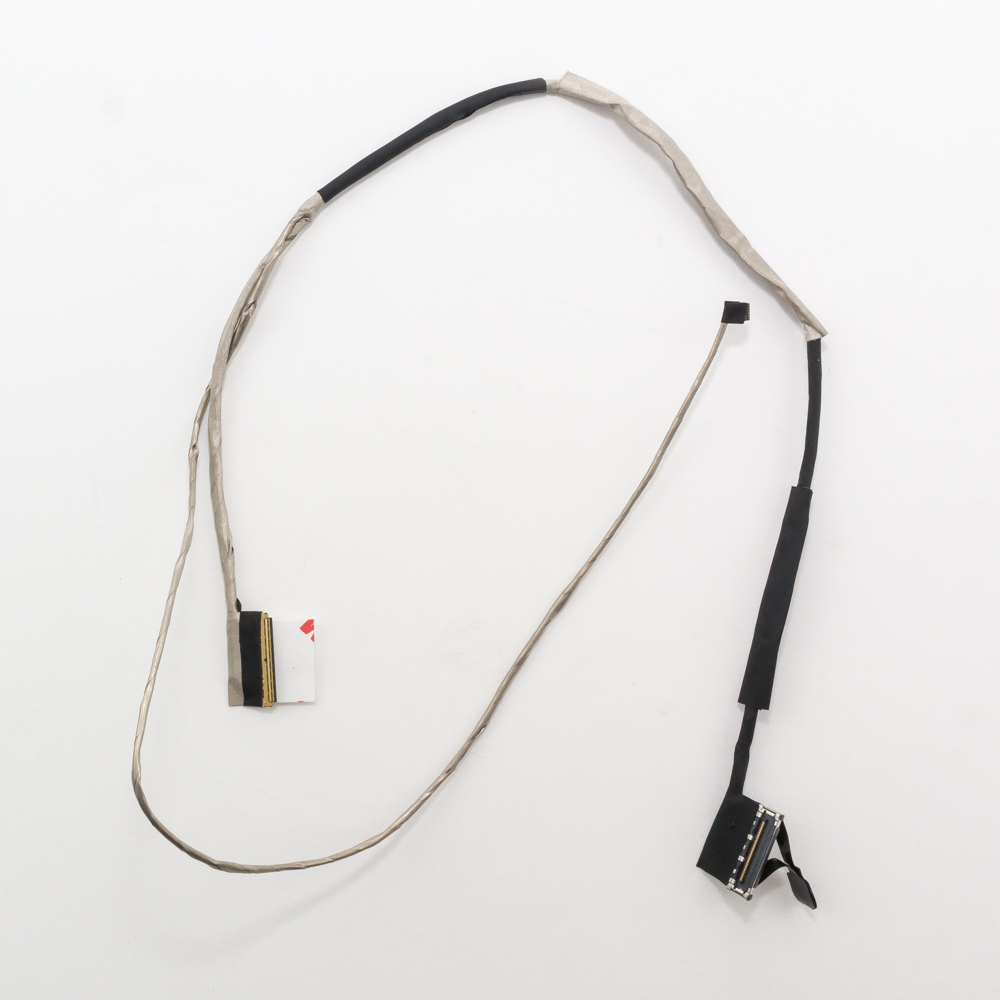

Шлейф дисплея (LCD Cable, eDP Cable) — это плоский гибкий кабель, состоящий из множества проводников в изоляции. Его основная функция — передача:

1. Видеосигнала от материнской платы к матрице по стандарту eDP (Embedded DisplayPort).
2. Питания на матрицу и подсветку.
3. Сигналов от веб-камеры и микрофонов (если они расположены в верхней крышке).
4. Сигналов Wi-Fi антенн (два тонких коаксиальных провода, обычно черный и белый).

Типичные признаки неисправности шлейфа:

• Искажение изображения или полосы при движении крышки.
• Пропадание изображения при изменении угла наклона экрана.
• Мерцание экрана.
• Изображение есть только под определенным углом.
• Не работает встроенная веб-камера или микрофоны (при проблеме с соответствующими проводниками).

Технические характеристики (общие)

• Тип разъема: eDP (Embedded DisplayPort).
• Конфигурация разъемов:
  • Со стороны материнской платы: Прямой разъем, обычно на 40 pin (контактов). Внимание! Существуют два основных типа разной ширины — 30+40 pin (более старый) и 40 pin narrow (более новый). Они не взаимозаменяемы.
  • Со стороны матрицы: Прямой или угловой разъем, обычно на 30 pin или 40 pin, в зависимости от модели матрицы.
• Дополнительные цепи: Интегрированные провода для веб-камеры (обычно разъем на 4-6 pin) и коаксиальные разъемы для антенн Wi-Fi (IPX/U.FL).
• Длина: Приблизительно 25-35 см, в зависимости от компоновки ноутбука.
• Особенность для HP 14-b000/c000: В этих сериях часто используется шлейф, который проходит не только к матрице, но и имеет отвод на тачпад. Это критически важный момент при подборе.

Парт номера (PN - Part Numbers)

Важно! Точный номер зависит от конкретной модели ноутбука (даже в пределах серии), ревизии материнской платы и установленной матрицы. Номера ниже являются наиболее распространенными.

Основные парт-номера HP:

• L08538-001 (самый распространенный для серий 14-b0xx и 14-c0xx)
• L08538-002
• L12040-001
• L12542-001
• L12543-001
• 818368-001

Номера производителей (FRU): Эти номера также могут быть указаны на самом шлейфе.

• BABYLON D.2
• DA0B (префикс платы) с различными суффиксами.

Как точно определить свой шлейф:

1. Разобрать ноутбук и посмотреть номер на самом шлейфе (обычно на белой наклейке).
2. Использовать сервисный мануал (Service Manual) для вашей точной модели ноутбука (например, HP 14-bs000, 14-cm000 и т.д.).
3. Ввести серийный номер (S/N) ноутбука на официальном сайте HP в разделе "Поддержка" -> "Информация о продукте".

Совместимые модели ноутбуков

Шлейфы в первую очередь совместимы внутри платформы (шасси). Серии 14-b000 и 14-c000 часто используют одинаковые или очень похожие материнские платы и конструктив.

Наиболее вероятная совместимость со следующими моделями:

• HP 14-bs000 (например, 14-bs003ur, 14-bs007ur, 14-bs0xx)
• HP 14-bq000 (например, 14-bq003ur, 14-bq0xx)
• HP 14-cm000 (например, 14-cm003ur, 14-cm0xx)
• HP 14-cs000 (например, 14-cs003ur, 14-cs0xx)
• HP 14-ak000 (некоторые модификации)
• HP 14-an000 (некоторые модификации)
• HP 14-bw000 (частично, требуется уточнение)

Критически важные моменты для проверки совместимости:

1. Расположение разъема на материнской плате. Сравните фото старого шлейфа и нового. Разъем должен быть идентичным (количество контактов и ширина).
2. Наличие отвода на тачпад. Если в вашем ноутбуке шлейф также соединяет материнскую плату с тачпадом, вам нужен только такой же шлейф с отводом. Шлейф без отвода не подойдет.
3. Тип разъема на матрицу. Он должен точно соответствовать разъему на вашей матрице (например, 30 pin eDP).

Рекомендации при покупке

1. Приоритет: Ищите по парт-номеру (L08538-001 и т.д.), а не только по названию модели.
2. Визуальная сверка: Всегда сравнивайте фото покупаемого шлейфа с вашим старым. Особое внимание уделите разъемам.
3. Поставщик: Покупайте у проверенных поставщиков, специализирующихся на запчастях для ноутбуков. Оригинальные шлейфы HP (new pull) или качественные совместимые (aftermarket) от известных производителей (например, Foxconn, Amphenol) предпочтительнее самых дешевых аналогов.
4. Самостоятельная замена: Замена требует аккуратности и навыков разборки ноутбука. Разъемы очень хрупкие, их легко повредить. Если не уверены — доверьте ремонт специалисту.

Итог: Для ваших серий ноутбуков ключевым является шлейф с номером L08538-001 (или его аналоги), но окончательный выбор обязательно должен быть подтвержден визуальным сравнением или сверкой по сервисному мануалу вашей конкретной модели.
