Шлейф матрицы Lenovo G50-30, G50-70, Z50-70

Отличный вопрос! Шлейфы матриц для этих моделей — частая тема для ремонта, так как они имеют схожую конструкцию и общую проблему. Вот подробное описание.

Общее описание

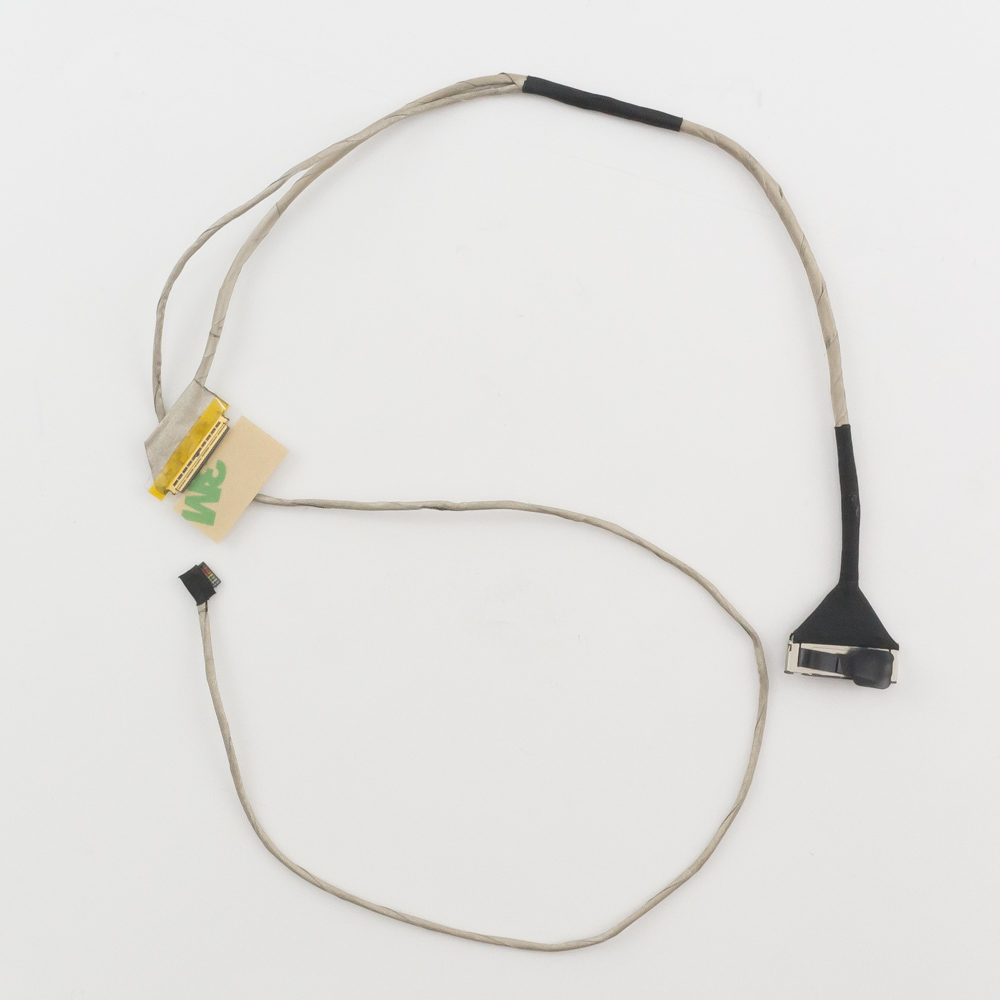

Шлейф матрицы (LCD cable, eDP cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем. Он передает видеосигнал, данные от веб-камеры, микрофонов и антенн Wi-Fi (если они расположены в крышке экрана).

Для серий G50-30, G50-70, Z50-70 это критически важный компонент, так как у них есть распространенная конструктивная слабость: шлейф проходит через шарнир (петлю) и со временем из-за постоянных открываний/закрываний крышки может перетереться. Это приводит к самым частым симптомам:

• Исчезновение изображения (экран черный), но подсветка работает (видно слабый свет).
• Артефакты на экране (полосы, рябь, мерцание).
• Не работает встроенная веб-камера.
• Не работают встроенные микрофоны.

Внешний вид шлейфа: Двусторонний гибкий шлейф коричневого или оранжевого цвета. На одном конце разъем на 40 контактов (для материнской платы), на другом — два разъема: один на 30+ контактов (для матрицы eDP), и один меньший — для камеры (FPC-разъем).

Технические характеристики

• Тип интерфейса: eDP (Embedded DisplayPort). Это ключевой момент, отличающий его от более старых LVDS-шлейфов.
• Количество контактов (main): 40 pins (со стороны материнской платы).
• Количество контактов (display): 30 pins или 40 pins (со стороны матрицы). Внимание! Это самое важное различие.
• Дополнительные цепи: В составе шлейфа проложены отдельные проводники для веб-камеры (WebCam) и микрофонов.
• Длина: Приблизительно 25-30 см, в зависимости от конкретной компоновки внутри модели.
• Маркировка на шлейфе: Обычно имеет заводскую маркировку, например, LA-A691P или DC02C00C910.

Парт-номера и артикулы (Part Numbers)

Оригинальные и распространенные парт-номера для этих шлейфов:

1. DC02C00C910 — самый распространенный номер для замены.
2. 5C10S26931 — еще один популярный номер запчасти.
3. G50-30 LCD Cable
4. G50-70 LCD Cable
5. Z50-70 LCD Cable

Важное примечание: При заказе обязательно уточняйте у продавца, на сколько контактов разъем со стороны матрицы (30 или 40), и желательно иметь на руках старый шлейф или точную модель матрицы.

Совместимые модели ноутбуков

Шлейф подходит для целого ряда моделей Lenovo, построенных на одной платформе. Основной список:

• Lenovo G50-30 (все модификации)
• Lenovo G50-45 (также использует аналогичный шлейф)
• Lenovo G50-70 (все модификации)
• Lenovo G50-80
• Lenovo Z50-70 (все модификации)
• Lenovo Z50-75

Также может подходить для некоторых моделей серий:

• Lenovo B50-30, B50-45, B50-70, B50-80
• Lenovo Flex 2-14 (модели 20308)
• Lenovo V3000 (китайский региональный вариант)

Как определить, какой именно шлейф нужен?

Чтобы избежать ошибки, перед покупкой лучше всего:

1. Разобрать ноутбук и визуально проверить старый шлейф — посчитать контакты на разъемах.
2. Определить модель матрицы (дисплея). Она указана на обратной стороне матрицы. По этой модели можно однозначно понять, нужен шлейф на 30 или 40 контактов.
   • Распространенные матрицы в этих ноутбуках:
     • LP156WHB-TPA1 (или TPB1, TPC1) — требует шлейф с 30-пиновым разъемом со стороны дисплея.
     • B156HTN03.8 — требует шлейф с 40-пиновым разъемом со стороны дисплея.
     • AUO B156XW04 V8 — требует шлейф с 40-пиновым разъемом.

Рекомендация по замене

Если вы столкнулись с описанными симптомами (черный экран с подсветкой, не работает камера) на одной из перечисленных моделей, в 85% случаев виноват именно шлейф матрицы. Его замена — стандартная и не самая сложная процедура, которая часто дешевле замены всей матрицы. При самостоятельной замене будьте осторожны с разъемами и их защелками.
