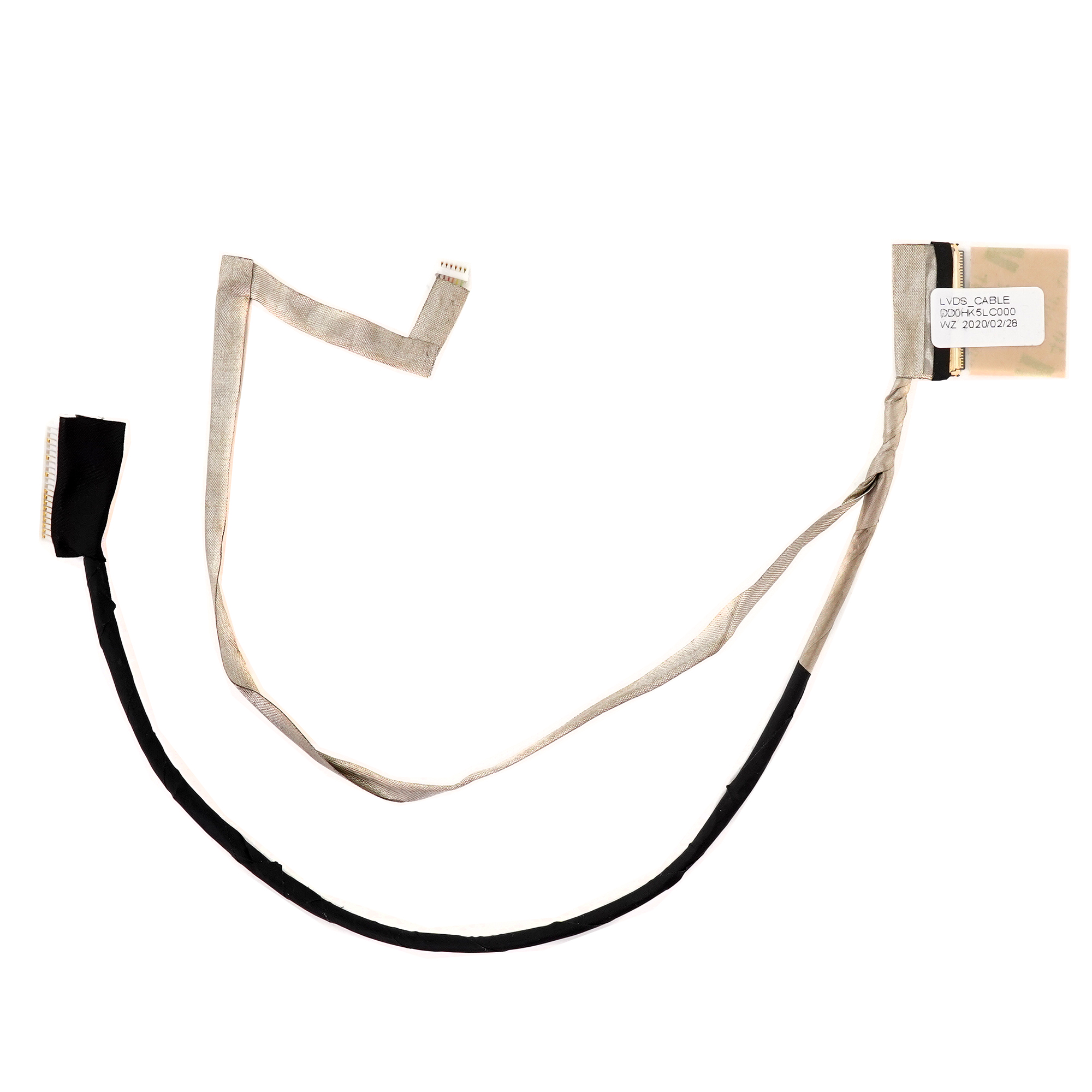

Шлейф матрицы Sony SVE15, SVE151, SVE151C

Отличный и очень конкретный вопрос! Шлейфы матриц в серии Sony Vaio SVE15/SVE151 — частая точка отказа, и их замена — распространенный ремонт.

Вот подробное описание, технические характеристики и информация о совместимости.

Описание и назначение

Этот шлейф (cable, flex cable) является соединительным кабелем между материнской платой ноутбука и жидкокристаллической матрицей (экраном). Он передает:

1. Видеосигнал от интегрированной или дискретной видеокарты на матрицу.
2. Сигналы управления для включения/выключения подсветки и регулировки яркости.
3. Питание на подсветку матрицы (лампы или светодиоды).

Типичные признаки неисправности шлейфа:

• Искаженное изображение: полосы, артефакты, рябь на экране.
• Пропадание изображения: экран гаснет при изменении угла наклона крышки.
• Мерцание экрана.
• Полное отсутствие изображения при работающей подсветке (свечении экрана) или без нее.

Технические характеристики

• Тип разъема на стороне материнской платы: 40-контактный разъем типа FPC (Flexible Printed Circuit), с шагом контактов 0.5 мм. ВАЖНО: В моделях SVE15 часто используется нестандартный разворот контактов (зеркальный или обратный) по сравнению со многими другими ноутбуками. Это критически важный момент при заказе.
• Тип разъема на стороне матрицы: 40-контактный, также FPC, стандартный eDP (Embedded DisplayPort) или LVDS (в более ранних модификациях).
• Длина: Приблизительно 25-30 см.
• Конфигурация: Плоский гибкий шлейф, часто с дополнительными экранирующими слоями.

Парт-номера (Part Numbers)

Оригинальные номера деталей от Sony (Sony P/N) и производителей шлейфов:

1. A-15270-1 (A152701) — Самый распространенный оригинальный номер для серии SVE151.
2. 1-881-836-11 (188183611) — Еще один оригинальный номер Sony.
3. DC-02C001H1R0 — Номер от производителя кабелей (например, I-PEX или Hirose).
4. SVE151 DISPLAY CABLE — частое обозначение у продавцов.

Совместимые модели ноутбуков

Шлейф подходит для широкого ряда моделей серий SVE14 и SVE15, так как они используют одну и ту же конструкцию материнской платы и корпуса.

Основные совместимые модели:

• Sony Vaio SVE151 (базовая серия)

  • SVE1511C1B
  • SVE1511C5B
  • SVE1511C5W
  • SVE1511C5R
  • SVE1511C5L
  • SVE1511C5P
  • SVE1511C5T
  • SVE1511C5S
  • SVE1511C5Z
  • SVE1511C5M
  • SVE1511C5Y
  • SVE1512C1B
  • SVE1512C5W
  • SVE1512C5R
  • SVE1512C5L
  • SVE1512C5P
  • SVE1512C5T
  • SVE1512C5S
  • SVE1512C5Z
  • SVE1512C5M
  • SVE1512C5Y
  • SVE1513C1B
  • SVE1513C5W
  • SVE1513C5R
  • SVE1513C5L
  • SVE1513C5P
  • SVE1513C5T
  • SVE1513C5S
  • SVE1513C5Z
  • SVE1513C5M
  • SVE1513C5Y

• Sony Vaio SVE151C (модификация)

  • SVE151C11L
  • SVE151C11M
  • SVE151C11T
  • SVE151C11Y
  • SVE151C11W
  • SVE151C11Z
  • SVE151C11B
  • SVE151C11R
  • SVE151C11S
  • SVE151C11P
  • SVE151C11C
  • SVE151C1AB
  • SVE151C1AL
  • SVE151C1AM
  • SVE151C1AT
  • SVE151C1AY
  • SVE151C1AW
  • SVE151C1AZ
  • SVE151C1AR
  • SVE151C1AS
  • SVE151C1AP
  • SVE151C1AC

• Sony Vaio SVE14

  • SVE1411C5B
  • SVE1411C5L
  • SVE1411C5M
  • SVE1411C5P
  • SVE1411C5R
  • SVE1411C5S
  • SVE1411C5T
  • SVE1411C5W
  • SVE1411C5Y
  • SVE1411C5Z
  • SVE1411C5V
  • SVE1411C5X
  • SVE1411C5E
  • SVE1411C5F
  • SVE1411C5G
  • SVE1411C5H
  • SVE1411C5I
  • SVE1412C5B
  • SVE1412C5L
  • SVE1412C5M
  • SVE1412C5P
  • SVE1412C5R
  • SVE1412C5S
  • SVE1412C5T
  • SVE1412C5W
  • SVE1412C5Y
  • SVE1412C5Z
  • SVE1412C5V
  • SVE1412C5X
  • SVE1412C5E
  • SVE1412C5F
  • SVE1412C5G
  • SVE1412C5H
  • SVE1412C5I
  • SVE1413C5B
  • SVE1413C5L
  • SVE1413C5M
  • SVE1413C5P
  • SVE1413C5R
  • SVE1413C5S
  • SVE1413C5T
  • SVE1413C5W
  • SVE1413C5Y
  • SVE1413C5Z
  • SVE1413C5V
  • SVE1413C5X
  • SVE1413C5E
  • SVE1413C5F
  • SVE1413C5G
  • SVE1413C5H
  • SVE1413C5I

Важное примечание перед покупкой

1. Разворот контактов (Pinout): Как упоминалось, в SVE15 часто используется обратный (reverse, flipped) разъем на стороне материнской платы. При заказе обязательно уточняйте у продавца: "Шлейф для SVE151 с обратным разъемом (40 pin reverse)". Обычный шлейф с 40 контактами не подойдет.
2. Тип матрицы: В этих ноутбуках могли использоваться матрицы с разными интерфейсами (LVDS и eDP). Шлейфы для них не взаимозаменяемы. Чаще всего в SVE151 стоит матрица с eDP разъемом. Лучший способ — отключить старый шлейф и визуально сравнить его с фото у продавца, особенно обращая внимание на расположение ключа (выступа) на разъеме материнской платы.
3. Длина и форма: Убедитесь, что длина и изгибы нового шлейфа совпадают со старым.

Рекомендация: Самый надежный способ — снять старый шлейф, найти на нем маркировку (часто наносится черным цветом, например, тот же A-15270-1), и искать по ней. Если маркировки нет, искать по номеру модели ноутбука, но с обязательным уточнением про "обратный разъем".
