Разъем USB 2.0 для ноутбука 134

Конечно, вот подробное описание, технические характеристики и информация по совместимости для разъема USB 2.0, который часто встречается в ноутбуках и обозначается в каталогах запчастей как 134 или подобным номером.

Описание

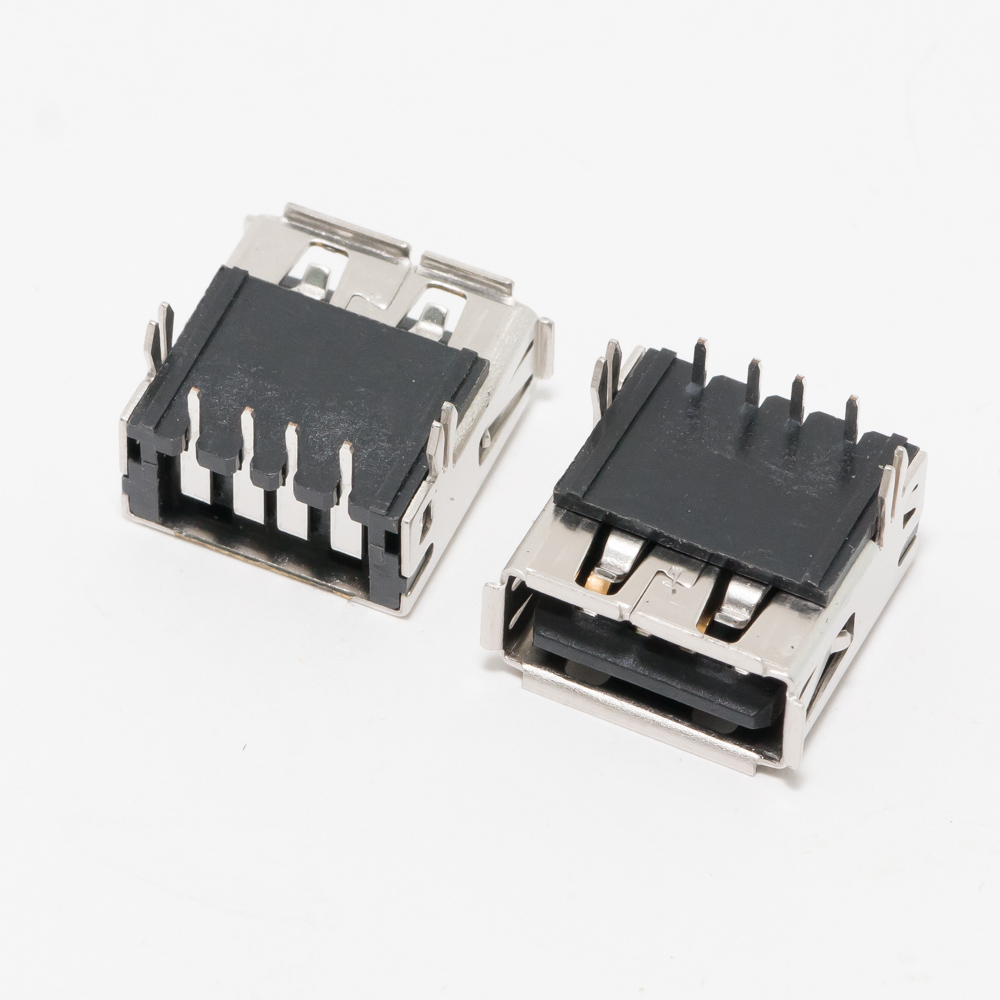

Разъем USB 2.0 Type-A (гнездо, мама) для пайки на материнскую плату ноутбука — это стандартный порт для подключения периферийных устройств (флешек, мышей, внешних жестких дисков и т.д.). Номер 134 — это, как правило, внутренний каталожный номер производителя ноутбука (например, HP, Dell, Lenovo) или поставщика компонентов. Сам разъем имеет классическую прямоугольную форму, 4 контакта, и предназначен для монтажа в вырез на корпусе ноутбука с последующей пайкой на плату.

Такой разъем часто выходит из строя из-за механических повреждений (сильный или перекос при подключении, удар), окисления контактов или отрыва посадочных «ушков» с материнской платы.

Технические характеристики

• Тип разъема: USB 2.0 Standard-A (гнездо, female, receptacle).
• Версия USB: 2.0 (максимальная скорость передачи данных — 480 Мбит/с).
• Количество контактов: 4 (стандартная распиновка: 1 — VCC (+5V), 2 — Data-, 3 — Data+, 4 — GND).
• Крепление: Для поверхностного монтажа (SMD) или сквозного монтажа (THT) на материнскую плату. Имеет металлические «ушки»-фиксаторы для механической устойчивости.
• Материал корпуса: Пластик (обычно термостойкий).
• Материал контактов: Позолоченные или луженые контакты для лучшей проводимости и защиты от коррозии.
• Цвет: Стандартно — черный или белый пластик.
• Габариты: Стандартные для порта USB Type-A.

Парт-номера (Part Numbers) и аналоги

Важно: Номер «134» — это часто урезанный или внутренний код. Для точного поиска необходим полный парт-номер. Вот примеры популярных полных номеров и аналогов от разных производителей:

1. Для ноутбуков HP / Compaq:

   • 609-xxxxx: Стандартная нумерация HP (например, 609-В029, 609-В028, 609-В027). Нужно искать по номеру на самом разъеме или в схеме.
   • 6070B-xxxxx: Еще один формат HP.
   • Часто встречается маркировка J13, JUSB1 и т.п. на плате рядом с разъемом.

2. Для ноутбуков Dell:

   • CN-0xxxxx, Dxxx, Fxxx, GYxxx: Например, CN-0R700H, DCJX1, F2Y2N.
   • Обозначение на плате: PUS1, JUSB1.

3. Для ноутбуков Lenovo (IBM):

   • 43Yxxxx, 04Wxxxx, FRUxxxxx: Например, 43Y9665, 04W0343.
   • Обозначение на плате: JUSB1, J4.

4. Для ноутбуков Acer, Asus, Samsung:

   • Используют собственную нумерацию, часто начинающуюся с 0x... или BA....
   • Широко применяются универсальные разъемы от производителей компонентов.

5. Универсальные/стандартные разъемы (наиболее вероятная замена):

   • Это самый распространенный вариант для ремонта. Разъемы имеют стандартные размеры и отличаются лишь деталями корпуса (высота, форма фиксаторов). При поиске ориентируйтесь на:
     • Маркировка на корпусе: A, AX, KRC, JST, LOTES.
     • Внешний вид: Фото сравнения с оригиналом — лучший способ подбора.
     • Популярные аналоги: USB-A-S-4PIN, USB-054-A-S, 2410110-1 (TE Connectivity), UX60-MB-5ST (Hirose) — это примеры промышленных стандартов.

Рекомендация по поиску: Сфотографируйте старый разъем (крупно, сбоку и сверху), измерьте его габариты (длина, ширина, высота) и поищите по этим параметрам на сайтах поставщиков радиодеталей (например, ChipDip, AliExpress, eBay) как «USB 2.0 Type A SMD разъем для ноутбука».

Совместимые модели ноутбуков

Этот тип разъема используется в тысячах моделей ноутбуков, выпущенных примерно с 2005 по 2015 год (а некоторые модели и позже). Он не привязан к одной конкретной модели.

Примеры серий ноутбуков, где часто требуется замена такого разъема:

• HP/Compaq: Pavilion dv6, dv7, dv9, G6, G7; ProBook 4x40s, 4x50s; EliteBook 8x40p.
• Dell: Inspiron N-series (N5110, N5010), E-series; Latitude E6x20, E6x30; Vostro.
• Lenovo (IBM): ThinkPad T410, T420, T510, T520; IdeaPad Z500, Z580, G500, G580.
• Acer: Aspire 5750G, 5755G, 7551G, Timeline series.
• Asus: K50, K55, N50, N55, X50, X55 серии.
• Samsung: NP300, NP350, NP500 серии.
• Toshiba: Satellite L500, L600, A500, C800 серии.
• Sony VAIO: E-series, S-series, F-series.

Важное замечание: Совместимость определяется не моделью ноутбука, а физическим соответствием разъема (габариты, расположение контактов и крепежных «ушков», высота). Один и тот же универсальный разъем может подойти для разных моделей и брендов. Перед покупкой обязательно сверьтесь с фотографией и размерами.
