Разъем USB 2.0 для ноутбука 197

Конечно, вот подробное описание, технические характеристики, парт-номера и информация о совместимости для разъема USB 2.0 для ноутбука, условно обозначенного как "197".

Важное примечание: Цифра "197" в запросе, скорее всего, является частью внутреннего кода производителя (Dell, HP, Lenovo и т.д.), кодом на плате (например, P/N: DCIN197) или номером позиции на схеме. Для точной идентификации необходим полный парт-номер или фото разъема/материнской платы. Ниже приведена общая информация для наиболее распространенного типа разъема.

Описание разъема USB 2.0 для ноутбука

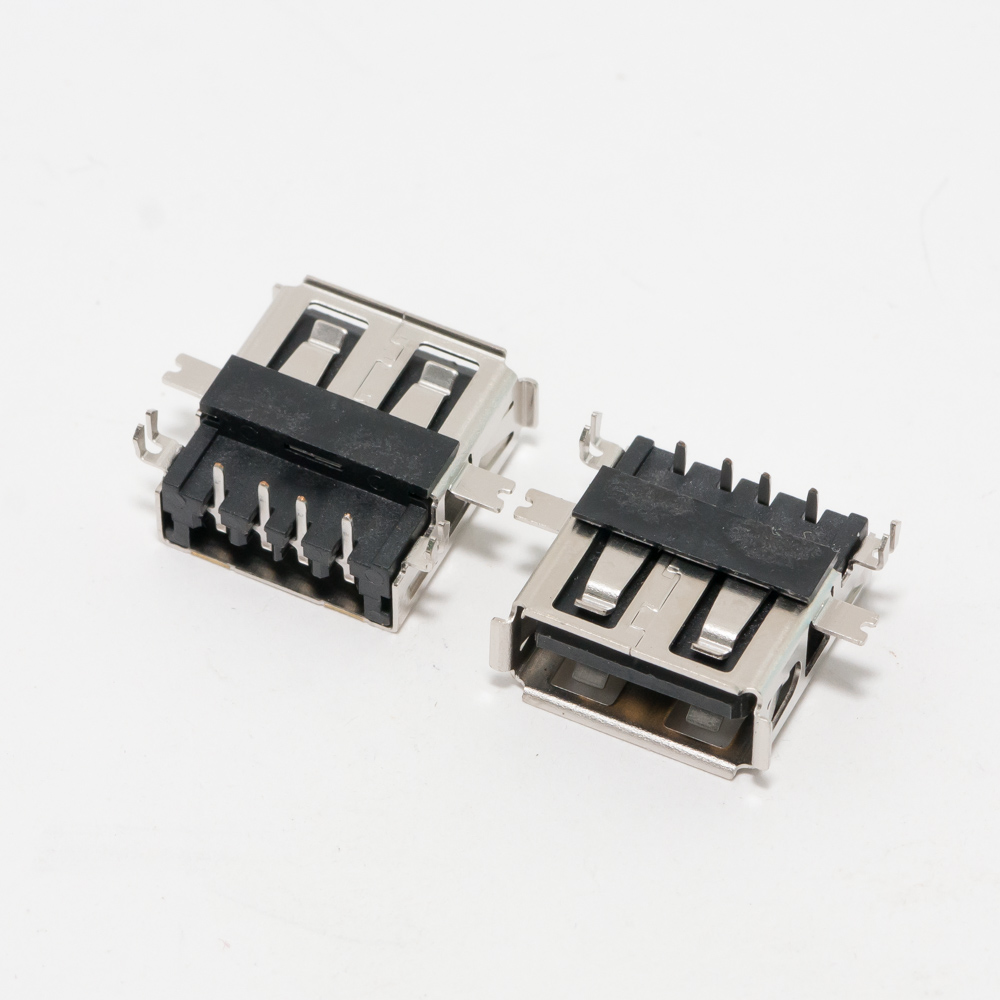

Это внутренний разъем пайки для порта USB 2.0 Type-A, устанавливаемый непосредственно на материнскую плату ноутбука. Он предназначен для подключения кабеля, который выводит сигнал на стандартный USB-порт, встроенный в корпус ноутбука.

• Тип: Внутренний, вертикальный или горизонтальный (в зависимости от модели).
• Назначение: Обеспечение физического интерфейса для подключения USB-устройств (флешки, мыши, внешние жесткие диски и т.д.).
• Расположение: На материнской плате ноутбука. К разъему подключается гибкий шлейф или кабель, идущий к порту, впаянному в корпусную часть.
• Типичная неисправность: Механическое повреждение (отслоение или поломка контактов при неаккуратном подключении), нарушение пайки на материнской плате.

Технические характеристики (общие для стандартного разъема)

• Стандарт USB: USB 2.0
• Скорость передачи данных: До 480 Мбит/с (High-Speed).
• Количество контактов: Чаще всего 4 пина (стандарт USB 2.0) или 5 пинов (с дополнительным контактом для индикации активности или фиксации).
• Напряжение питания: +5V DC.
• Максимальный ток: До 500 мА (по спецификации).
• Распиновка (4-pin):
  1. VBUS (+5V, питание)
  2. D- (Data-)
  3. D+ (Data+)
  4. GND (Земля)
• Корпус: Пластик, обычно черный или белый.
• Контакты: Позолоченные для лучшей проводимости и защиты от коррозии.
• Тип монтажа: SMD (Surface Mount Device) или THT (Through-Hole Technology) для пайки на материнскую плату.

Парт-номера (PN) и производители

Без точной модели ноутбука или фото можно указать типовые коды от основных производителей компонентов и OEM.

1. Производители разъемов (Component Makers):

• JAE Electronics: FX10B-4S, FX10-4P-SV
• Hirose Electric: UX60-MB-5ST
• Molex: 47346-0001, 87568-1000
• Amphenol (FCI): 61729-0010BLF
• TE Connectivity: 5-1734592-1
• Китайские аналоги: Обычно имеют маркировку вроде "USB-4P", "A-4P" или копируют вышеуказанные номера.

2. Коды ноутбуков (OEM Parts):

• Для Dell: Часто начинаются с CN-0XXXXX, DXXXX, 3W7XJ (пример для конкретной модели). Код "197" может быть частью такого номера.
• Для HP/Compaq: XXXXXX-001 (например, 607502-001), SPARE# 697XXX, или DCIN197 (где 197 — позиция на схеме).
• Для Lenovo: FRU XXXX-XXXX (Field Replaceable Unit), DCIN197.
• Для Asus, Acer, Samsung: 60NB0XXX00X, BAXXXXX — уникальные для каждой платы.
• Универсальные коды на AliExpress/eBay: Часто ищут по запросу "USB Port 2.0 Socket 4 Pin for [Модель ноутбука]".

Рекомендация: Найдите на материнской плате рядом с разъемом маркировку, например: JUSB1, PUSB1, CONN4. Часто рядом написан его номер по схеме, который и может быть "197".

Совместимые модели ноутбуков

Разъем не является универсальным для всех ноутбуков. Он подходит только для тех моделей, где используется идентичный по форме, размеру и распиновке компонент. Он привязан к конкретной материнской плате.

Как определить совместимость:

1. Точная модель ноутбука: Например, Dell Latitude E6440, HP ProBook 450 G3, Lenovo ThinkPad T480.
2. Код материнской платы (Board Model): Самый надежный способ. Найти маркировку на самой плате (например, LA-XXXXP, MB 12245-1, DALZ3AMB8E0).
3. Визуальное сравнение: Необходимо сверить фото разъема: количество пинов, их расположение, наличие пластиковых направляющих, общая высота и тип монтажа (верт./гор.).

Примеры семейств (для иллюстрации):

• Разъем от Dell Latitude E-series (E6420, E6430, E6440) часто взаимозаменяем в пределах этого поколения.
• Разъем от HP Pavilion g6/g7 может подходить для нескольких модификаций на одной платформе.
• Разъем от Lenovo ThinkPad T410/T420/T430 — разные, так как платы отличаются.

Где искать и как заказывать:

1. На AliExpress, eBay — по коду материнской платы или точному парт-номеру.
2. В специализированных магазинах запчастей для ноутбуков.
3. На досках объявлений (например, Авито) — искать "материнскую плату на запчасти" для вашей модели ноутбука.

Вывод: Для получения точной информации необходим полный идентификатор вашего устройства (модель ноутбука или код материнской платы). Цифра "197" служит лишь ориентиром для начала поиска.
