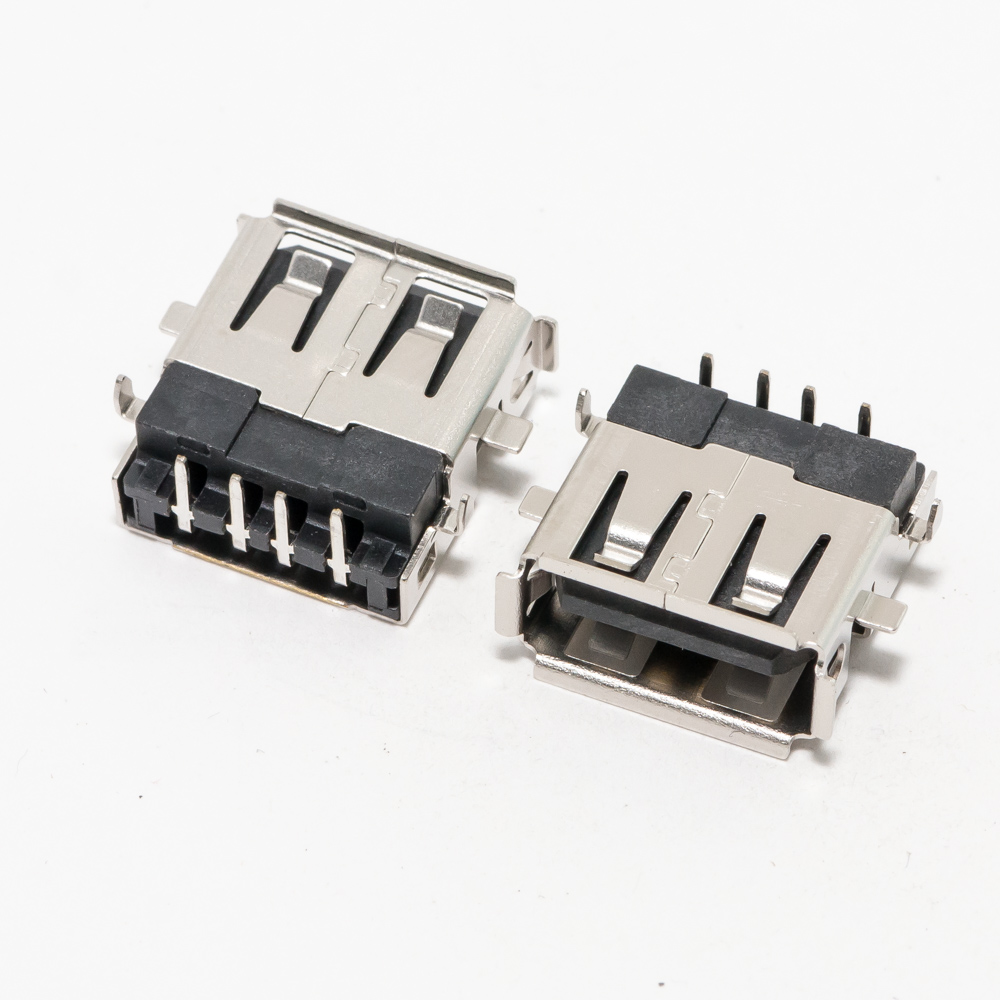

Разъем USB 2.0 для Acer 4521, 4551, 4560

Конечно, вот подробное описание, технические характеристики и информация о совместимости для разъема USB 2.0, используемого в ноутбуках Acer серий Aspire 4520, 4521, 4551, 4560 и их аналогах.

Описание

Это внутренний разъем (гнездо) для пайки на материнскую плату ноутбука, предназначенный для подключения и фиксации плат портов USB 2.0. Он является частью модуля, который обычно включает в себя два порта USB 2.0, разъем для наушников (3.5 мм) и разъем для микрофона (3.5 мм), объединенные в единый корпус. Данный разъем выходит из строя при механическом повреждении (например, если ноутбук уронили с подключенной флешкой) или из-за частого интенсивного использования.

Технические характеристики

• Тип: Внутренний разъем-гнездо (female) для пайки на материнскую плату.
• Версия USB: 2.0 (максимальная скорость передачи данных — 480 Мбит/с).
• Количество портов в модуле: 2.
• Дополнительные порты в модуле: Комбинированный аудиоразъем (наушники + микрофон) или два отдельных 3.5 мм аудиоразъема (зависит от конкретной модели ноутбука).
• Конфигурация контактов: Стандартный 10-пиновый разъем (по 4 пина на каждый USB-порт + 2 пина на общее экранирование/крепление).
• Способ монтажа: Пайка поверхностного монтажа (SMD).
• Назначение: Обеспечение физического интерфейса для подключения периферийных устройств (флешки, мыши, внешние жесткие диски и т.д.) и аудиогарнитур.

Парт-номера (Part Numbers)

Важно понимать, что Acer редко поставляет такие мелкие компоненты отдельно под своим номером. Деталь обычно является частью узла (Housing Sub-Assembly). Номера могут различаться в зависимости от производителя компонента.

Наиболее распространенные и узнаваемые парт-номера, используемые в запасных частях и при поиске:

1. 48.4YH01.011 — Самый распространенный номер для данного узла (модуля с двумя USB и аудио).
2. LSK0001151301 / LSK0001151302 — Номера компонентов от производителя.
3. G.7H501.003 / G.7H501.004 — Альтернативные номера узлов.
4. 48YH1 — Сокращенный вариант основного номера.

Для поиска в интернет-магазинах и на алиэкспресс наиболее эффективно использовать: 48.4YH01.011 или USB jack for Acer 4520 4551.

Совместимые модели ноутбуков Acer

Данный разъем совместим с широким рядом ноутбуков серии Acer Aspire, построенных на одной платформе (шасси). В этот список входят:

• Acer Aspire 4520
• Acer Aspire 4521
• Acer Aspire 4530 (часто использует такую же платформу)
• Acer Aspire 4551
• Acer Aspire 4552
• Acer Aspire 4560
• Acer Aspire 4572
• Acer Aspire 4732
• Acer Aspire 4733
• Acer Aspire 4735
• Acer Aspire 4736
• Acer Aspire 5532
• Acer Aspire 5536
• Acer Aspire 5732
• Acer Aspire 5733
• Acer Aspire 5735
• Acer Aspire 5736
• Acer Aspire 5738
• Acer Aspire 5739

Важное примечание по совместимости: Несмотря на то, что разъем физически подходит ко всем перечисленным моделям, перед покупкой рекомендуется:

1. Визуально сравнить фотографию старого разъема с новым (особенно расположение аудиопортов — они могут быть совмещенными или раздельными).
2. Разобрать ноутбук и посмотреть маркировку на самом модуле разъема (часто на нем написан один из парт-номеров, указанных выше).
3. Уточнить у продавца совместимость для вашей конкретной модели ноутбука и ревизии материнской платы.

Ремонт: Замена требует навыков микроскопической пайки (использования паяльной станции с горячим воздухом) и является нетривиальной задачей. Рекомендуется доверить ее профессиональному мастеру.
