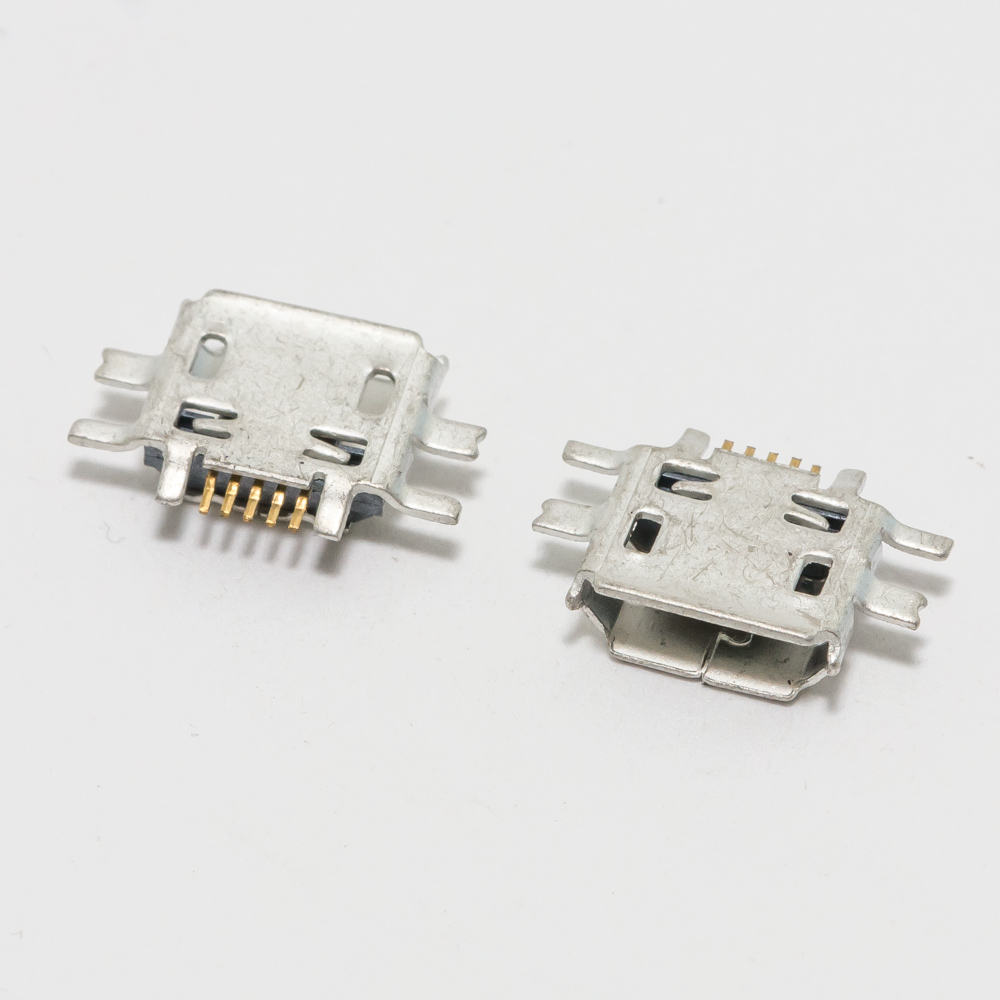

Разъем micro USB для Nokia E52, E55, N8

Отличный выбор! Разъем micro-USB для Nokia E52, E55 и N8 — это ключевой компонент для зарядки и синхронизации этих классических устройств.

Описание

Это оригинальный или совместимый (OEM) разъем пайки (charging port flex cable) для телефонов Nokia. Он представляет собой небольшую плату с установленным на ней гнездом micro-USB, контактами для аккумулятора (в некоторых моделях) и, часто, разъемом для антенны или микрофона. Не является простым кабелем — это деталь, которая впаивается внутрь телефона при ремонте.

Основные функции:

1. Зарядка аккумулятора: Основное назначение — подключение зарядного устройства.
2. Синхронизация данных: Подключение к компьютеру для передачи файлов, использования в качестве модема.
3. Аудиовыход (для N8): Важно! В модели Nokia N8 через этот разъем (по стандарту USB On-The-Go, OTG) также выводится цифровой аудиосигнал для подключения оригинальной док-станции CA-179U или комплектных наушников с контролем громкости. Это уникальная особенность N8.

Технические характеристики (общие)

• Тип разъема: Micro-USB типа B (5-контактный, с поддержкой OTG).
• Интерфейс: USB 2.0 (High-Speed).
• Напряжение зарядки: 5 В (± 0.25 В).
• Ток зарядки: До 1.2 А (зависит от зарядного устройства и контроллера в телефоне).
• Конструкция: Гибкая или жесткая текстолитовая плата с контактами для пайки/шлейфа.
• Особенность для N8: Поддержка стандарта USB OTG для цифрового аудиовыхода и подключения периферии.

Парт-номера (Part Numbers)

Оригинальные запчасти Nokia имеют артикулы, начинающиеся с "GHF-" или "LGAF-".

• Для Nokia E52 и E55:

  • GHF-152 — самый распространенный номер для оригинального разъема.
  • Также встречается LGAF-11681.
  • Универсальный разъем для E52/E55/E72.

• Для Nokia N8:

  • GHF-159 — основной оригинальный номер.
  • LGAF-12211 — альтернативный номер.
  • Важно: Разъем для N8 несовместим с E52/E55 из-за другого расположения и формы платы, хотя сам порт micro-USB физически одинаков.

Совместимые модели

Разъемы часто были универсальными для целых линеек.

Для разъема GHF-152 (E52/E55) подходят:

• Nokia E52
• Nokia E55
• Nokia E72 (и его вариации E72i)
• Nokia E5-00 (требует проверки, но в 99% случаев подходит тот же GHF-152)

Для разъема GHF-159 (N8) подходит:

• Только Nokia N8-00. Из-за уникальной платы и функции аудиовыхода он не взаимозаменяем с другими моделями.

Другие модели с визуально похожим, но НЕ совместимым разъемом (важно не перепутать!):

• Nokia E7-00, Nokia X7-00, Nokia C6-01, Nokia C7-00 — у них другой форм-фактор и парт-номер.

Важное примечание для ремонта

1. Определите модель точно: Перед покупкой разберите телефон и сверьте внешний вид старой платы разъема с новой (расположение отверстий под винты, форму, количество контактов).
2. Пайка: Для замены требуется опыт пайки мелких SMD-компонентов и разъемов. Часто требуется фен и паяльная станция.
3. Функция OTG на N8: После замены убедитесь, что цифровой звук на док-станции работает. Если нет, возможна проблема с пайкой или качеством самой детали.
4. Качество: Оригинальные (Original) разъемы надежнее, но и совместимые (Compatible/Aftermarket) часто работают хорошо. Китайские аналоги могут иметь худшее качество литья пластика и контактов.

Рекомендуется искать запчасти по парт-номерам (GHF-152 или GHF-159) для гарантированной совместимости.
