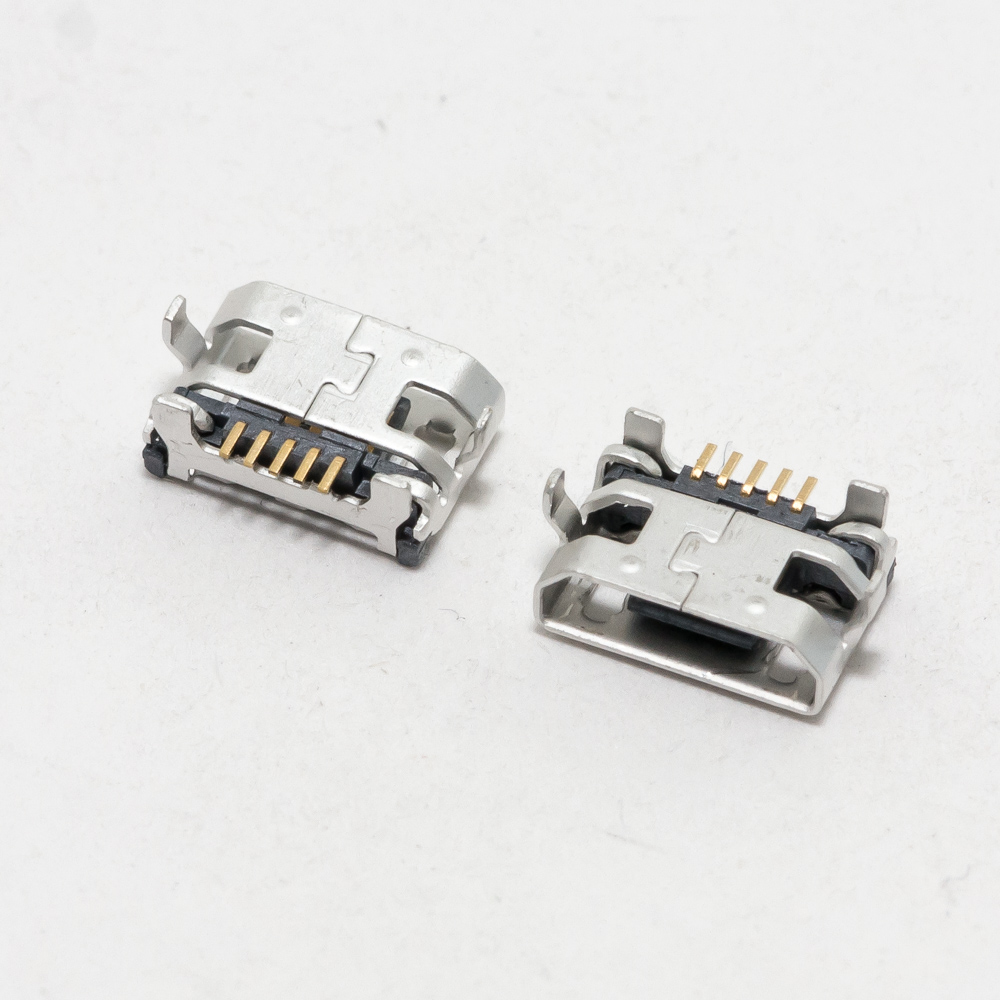

Разъем micro USB для Lenovo A370, A3000, S930

Артикул: 3906187

в наличии: 8шт.

цена: 44

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание Разъем micro USB для Lenovo A370, A3000, S930

Конечно! Вот подробное описание, технические характеристики, парт-номера и информация о совместимости для разъема micro-USB, используемого в указанных моделях Lenovo.

Общее описание

Разъем micro-USB (тип B) — это стандартный порт для зарядки и синхронизации данных для широкого спектра мобильных устройств, включая планшеты и телефоны Lenovo. В моделях Lenovo A370, A3000 и S930 используется классический 5-пиновый разъем micro-USB 2.0.

Этот разъем является гнездовой частью (female port), которая впаивается на материнскую плату устройства. При поломке (расшатывание, отрыв контактов, не реагирует на подключение кабеля) требуется его замена, которую лучше доверить специалисту из-за мелких размеров и необходимости пайки.

Технические характеристики

Тип разъема: Micro-USB 2.0 Type B (5 pin).
Назначение контактов (слева направо, если смотреть на гнездо в устройстве):
1. VBUS (+5V) — Питание (зарядка).
2. D- — Линия данных отрицательная.
3. D+ — Линия данных положительная.
4. ID — В micro-USB обычно не задействован (на "маме" замкнут на GND или не подключен).
5. GND — Земля (минус питания).
Расположение на устройстве:
- Lenovo A3000: На нижнем торце корпуса.
- Lenovo A370: На верхнем торце корпуса.
- Lenovo S930: На верхнем торце корпуса.
Функции: Зарядка аккумулятора, передача данных (синхронизация с ПК), подключение USB-OTG (с поддержкой данной функции в прошивке устройства).

Парт-номера (Part Numbers) и коды запчастей

Важно понимать, что разъем micro-USB — стандартный компонент. Оригинальные запчасти от Lenovo обычно поставляются не отдельно, а в сборе с платой (например, с основной материнской платой или платой заряда). Однако на рынке запчастей существуют совместимые разъемы, которые имеют свои каталожные номера.

Оригинальные/сервисные коды для поиска в сборе:
- Для Lenovo A3000: Чаще всего разъем входит в состав материнской (основной) платы. Код платы: LCS (Lenovo Component Sourcing) номер, например, LCS#-XXXX (конкретный номер зависит от модификации). Проще искать по названию модели устройства.
- Для Lenovo A370 и S930: Аналогично, разъем является частью системной платы.
Код популярного совместимого разъема (на рынке запчастей): Наиболее распространенный аналог, который используют мастера по ремонту, имеет маркировку MICRO USB 2.0 5PIN SMD SOLDER MOUNT. Его можно найти по этим ключевым словам.
- Часто встречается под кодом: 05-00055 или подобным.
- Также используется код производителя коннекторов: Molex 47346-1001 (или его аналоги от других брендов, например, A-Type, Lumberg).
Как искать для ремонта:
- В интернет-магазинах (AliExpress, eBay и др.): Вбивать запрос: Micro USB port for Lenovo [модель], например, "Micro USB port for Lenovo A3000".
- В сервисных центрах: Просить "гнездо зарядки micro-USB для Lenovo A3000/A370/S930".

Совместимые модели Lenovo

Данный тип разъема micro-USB 2.0 является стандартным и использовался в десятках моделей Lenovo и других брендов. Прямая механическая и электрическая совместимость для ремонта существует со многими устройствами, где применяется такой же SMD-разъем.

Частичный список совместимых моделей Lenovo (использующих аналогичный разъем):

Планшеты серии A: Lenovo A1000, A2100, A3500, A5500, A7, A8
Планшеты серии TAB: Lenovo Tab 2 A7, Tab 3 7 Essential
Смартфоны серии A: Lenovo A319, A328, A536, A606, A7000
Смартфоны серии S: Lenovo S580, S60, S90, S850
Смартфоны серии P: Lenovo P780
И многие другие устройства эпохи 2013-2016 годов, где не был применен USB Type-C.

Важное примечание: Перед заменой мастер визуально сравнивает старый разъем с новым, обращая внимание на размеры корпуса, расположение "ушей" для крепления и ориентацию контактов. Несмотря на стандарт, бывают небольшие вариации в высоте или ширине пластиковой основы.
