Аудио разъем для ноутбука 2024

Конечно! Вот подробное описание, технические характеристики и информация о совместимости для типичного аудиоразъема для ноутбука 2024 года.

Описание

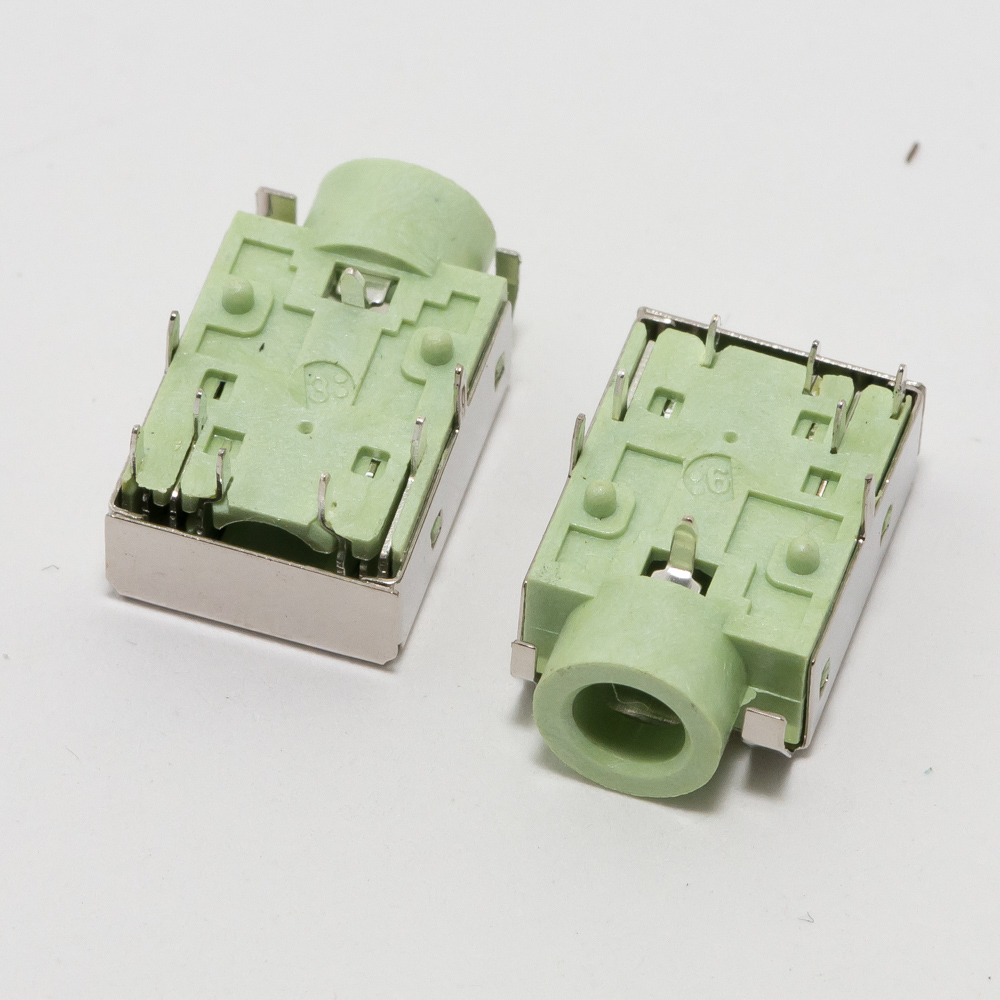

Аудиоразъем для ноутбука 2024 года — это комбинированный разъем (combo jack) формата 4-контактный CTIA/OMTP с автоматическим переключением. Это современный стандарт, который заменил раздельные разъемы для микрофона и наушников.

Ключевая особенность: Один компактный порт (обычно 3.5 мм) выполняет две функции:

1. Выход на наушники или гарнитуру.
2. Вход для внешнего микрофона или гарнитуры с микрофоном.

Разъем интегрирован в материнскую плату ноутбука через гибкий шлейф или коннектор и управляется современным HD Audio кодеком (например, Realtek ALC3287, ALC897), который обеспечивает высокое качество звука, шумоподавление и правильное распознавание подключенных устройств.

Технические характеристики (Типичные)

| Параметр | Характеристика | | :--- | :--- | | Тип разъема | Комбинированный аудиоразъем 3.5 мм (1x TRRS) | | Стандарт распиновки | CTIA (AHJ) - Стандарт для большинства устройств (Apple, Samsung, современные ноутбуки). Поддержка автоматического определения CTIA/OMTP. | | Количество контактов | 4-pin (полюса: левый, правый, земля, микрофон) | | Аудиовыход (наушники) | • Поддерживаемые импедансы: 16–600 Ом (с автоматической регулировкой усиления).
• Полоса частот: 20 Гц – 40 кГц.
• Отношение сигнал/шум (SNR): > 100 дБ (для качественных кодеков).
• Мощность: Зависит от модели, обычно достаточна для большинства портативных наушников. | | Аудиовход (микрофон) | • Тип: Моно, с подачей фантомного питания (plug-in power).
• Чувствительность: Совместим с гарнитурными и конденсаторными микрофонами.
• Подавление шума: Есть на уровне драйвера (например, Realtek Audio Console). | | Управление и ПО | • Аудиокодек: Realtek ALC32xx, ALC4xx, ALC6xx серии или аналог от Conexant, Intel SST.
• Драйвер: High Definition Audio (HD Audio).
• Программное обеспечение: Панель управления производителя (Dolby Atmos, DTS:X Ultra, Nahimic, Smart Amp) для настройки эквалайзера, пространственного звука. | | Дополнительные функции | • Автоопределение устройства: При подключении система запрашивает тип устройства (наушники, гарнитура, микрофон).
• Защита: Защита от короткого замыкания и статики (ESD).
• Поддержка гарнитур с кнопками: Распознавание кнопок управления (play/pause, громкость) на совместимых гарнитурах. |

Парт-номера (P/N) и производители

Парт-номера различаются у каждого производителя ноутбуков (OEM). Вот примеры для популярных брендов:

| Производитель ноутбука | Типичный парт-номер (пример) | Производитель компонента (кодек/разъем) | | :--- | :--- | :--- | | Lenovo (IdeaPad, ThinkPad) | 5C20V44615, 5C50V44616, DC330 | Realtek, Conexant | | HP / Dell | L95357-001 (HP), 0Z9R9X (Dell) | Realtek, Waves MaxxAudio | | ASUS | 70NB06Z0-M43020, AA0R01110A010200 | Realtek, SonicMaster | | Acer | 50.GDZ01.031, BA41K01010 | Realtek, DTS Sound | | MSI | MS-7E06, MS-ADP3.5-01 | Realtek, Nahimic Audio | | Apple MacBook | Интегрирован в плату. Кодек Cirrus Logic. | Cirrus Logic |

Важно: Для точного поиска детали всегда используйте Service Tag, SN или Model Number вашего ноутбука на сайте производителя или в сервисных центрах.

Совместимые модели ноутбуков (2022-2024)

Разъем является практически стандартным для всех современных тонких и легких ноутбуков. Он используется в моделях:

• Бюджетный и средний сегмент:

  • Lenovo: IdeaPad 3/5, V15, Slim 3/5
  • HP: Laptop 15s, 250 G9, Pavilion 15
  • Acer: Aspire 3/5, Extensa 15
  • ASUS: Vivobook 15/16, ExpertBook
  • Dell: Vostro 3520/3530, Inspiron 15

• Премиум и игровой сегмент:

  • Lenovo: ThinkPad T14/T16, Yoga 7/9, Legion 5/7
  • HP: EliteBook 840 G10, Spectre x360, Omen 16
  • Dell: XPS 13/15, Latitude 7440, Alienware m16
  • ASUS: Zenbook 14/16, ROG Zephyrus G14/G16, TUF Gaming
  • MSI: Stealth, Raider, Katana, Creator
  • Apple: MacBook Air/Pro (M2/M3) используют свой стандарт, но физически разъем совместим с 3.5 мм CTIA

Важные примечания для пользователей

1. Автоопределение: При первом подключении гарнитуры Windows выведет окно с вопросом, какое устройство было подключено. Важно выбрать правильный вариант для корректной работы микрофона.
2. Переходники: Для использования классических наушников (с двумя отдельными штекерами 3.5 мм для звука и микрофона) потребуется сплиттер (разветвитель) на два штекера: TRS (аудио) и TRS (микрофон).
3. Качество звука сильно зависит от встроенного аудиокодека и программной настройки производителя. В игровых и премиум-моделях оно обычно выше.
4. Тенденция 2024: Некоторые ультратонкие модели могут отказываться от аудиоразъема в пользу беспроводных технологий (Bluetooth) или используют его только через адаптеры USB-C.

Этот разъем обеспечивает универсальное и удобное подключение аудиоустройств, оставаясь отраслевым стандартом для большинства ноутбуков 2024 года.
