Аудио разъем для Asus A41I, K40A, K41I

Отличный выбор! Аудиоразъем (или гнездо для наушников/микрофона) для серий Asus K40/K41/A41 — это распространенная деталь, так как эти модели были очень популярны. Вот подробное описание.

Общее описание

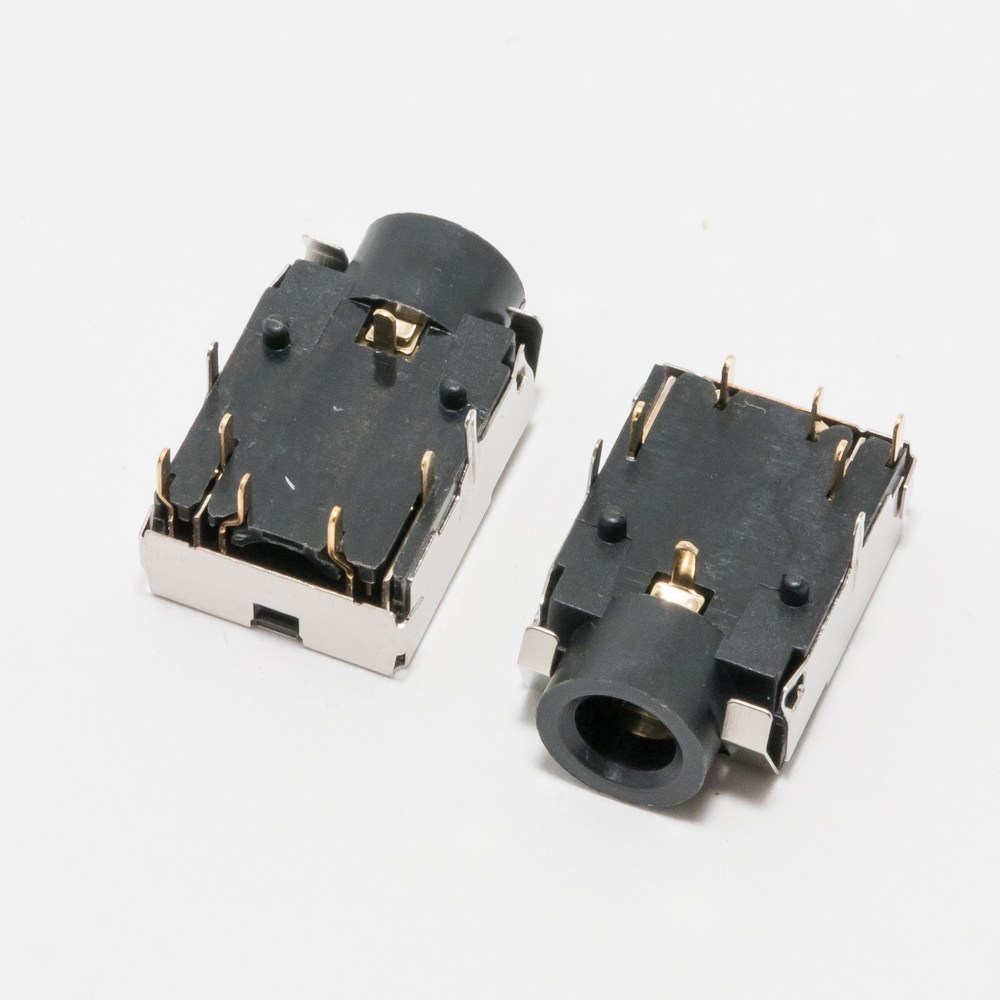

Аудиоразъем (Jack 3.5 мм) на этих ноутбуках является комбинированным (headphone + microphone combo jack). Это означает, что он поддерживает гарнитуры с одним штекером (как в большинстве современных смартфонов), совмещающим вывод звука и ввод с микрофона. Для использования обычных наушников и отдельного микрофона требуется специальный сплиттер-переходник.

Разъем припаян к небольшой дочерней плате (sub-board), которая через шлейф соединяется с основной материнской платой. Чаще всего меняют именно эту сборку — разъем на плате.

Технические характеристики

• Тип разъема: 3.5 мм (1/8"), 4-контактный (TRRS) комбинированный аудиоразъем для гарнитуры (headset jack).
• Конфигурация контактов (распиновка): Стандарт CTIA/AHJ (также известный как "стандарт Apple"): Контакт 1 - Левый канал, Контакт 2 - Правый канал, Контакт 3 - Земля (GND), Контакт 4 - Микрофон (Mic). Это наиболее распространенный стандарт.
• Способ подключения: Припаян к небольшой аудиоплате (sub-board).
• Дополнительные функции: На многих платах этого семейства разъем оснащен механическим переключателем, который определяет, вставлен ли штекер, и переключает аудиовыход с внутренних динамиков на разъем.

Парт-номера (Part Numbers) и коды деталей

Важно! Эти ноутбуки имеют несколько ревизий материнских плат, поэтому могут использоваться разные модули. Вот основные коды:

1. 60.N0L03.021 / 60-N0L03-021 — Это основной и самый распространенный парт-номер для аудиоплаты с разъемом. Часто встречается в запросах.
2. 0N0L03 — Укороченный вариант обозначения.
3. AUDIO JACK BOARD — Название на английском, которое можно встретить в схемах.
4. Для конкретных моделей:
   • K40IJ / K40IN / K41I: Чаще всего используется плата 60-N0L03-021.
   • K40AB / K40AF / K40AG / K40ID / K40IE: Могут иметь аналогичную, но возможны небольшие различия в форме платы. Необходимо визуальное сравнение.
   • K52J / K52F / U35J / U43J / X5DIJ: Некоторые платы от этих моделей также могут быть совместимы по форме и разъему шлейфа, но это требует проверки.

Как найти точную деталь: Лучший способ — разобрать ноутбук, извлечь старую аудиоплату и найти на ней маркировку (белая надпись на текстолите). Искать в интернет-магазинах запчастей нужно именно по этому номеру (например, "60-N0L03-021").

Совместимые модели ноутбуков Asus

Аудиоплата с разъемом 60-N0L03-021 и ее аналоги совместимы с широким рядом моделей серий K, A, X, U, N, P, построенных на аналогичной платформе. Вот неполный список:

• ASUS K40IJ, K40IN, K40ID, K40IE, K40AB, K40AF, K40AG
• ASUS K41IJ, K41IE, K41VJ, K41VF, K41AN, K41E
• ASUS A41IJ, A41IE, A41IC, A41VF
• ASUS K50IJ, K50IN, K50ID
• ASUS K51IJ, K51VF, K51AN
• ASUS K52JR, K52JT, K52JC, K52JI, K52F
• ASUS U35J, U35JC, U43J, U43JC
• ASUS N61J, N61JA, N61JV
• ASUS X5DIJ, X5DIJ-SX019V
• ASUS P52F, P52J

Важное предупреждение: Перед покупкой обязательно визуально сравните фотографию вашей старой платы и новой. Обращайте внимание на:

1. Форму и размер текстолита.
2. Количество контактов и расположение разъема для шлейфа (это самое важное!).
3. Расположение самого аудиоразъема и крепежных отверстий.

Признаки неисправности разъема

• Звук в наушниках пропадает или появляется только при определенном положении штекера.
• Внутренние динамики не отключаются при подключении наушников.
• Не работает встроенный микрофон гарнитуры.
• Скрежет, хрипы, прерывистый звук в наушниках.

Замена этой платы — одна из самых простых операций по ремонту ноутбуков, если у вас есть минимальные навыки работы с отверткой и паяльником (или можно заменить плату целиком).
