Аудио разъем для Lenovo X230S, X240

Отличный вопрос! Аудиоразъем (или гнездо для наушников/микрофона) для Lenovo X230s и X240 — это распространенная, но специфическая деталь. Вот подробное описание.

Описание и назначение

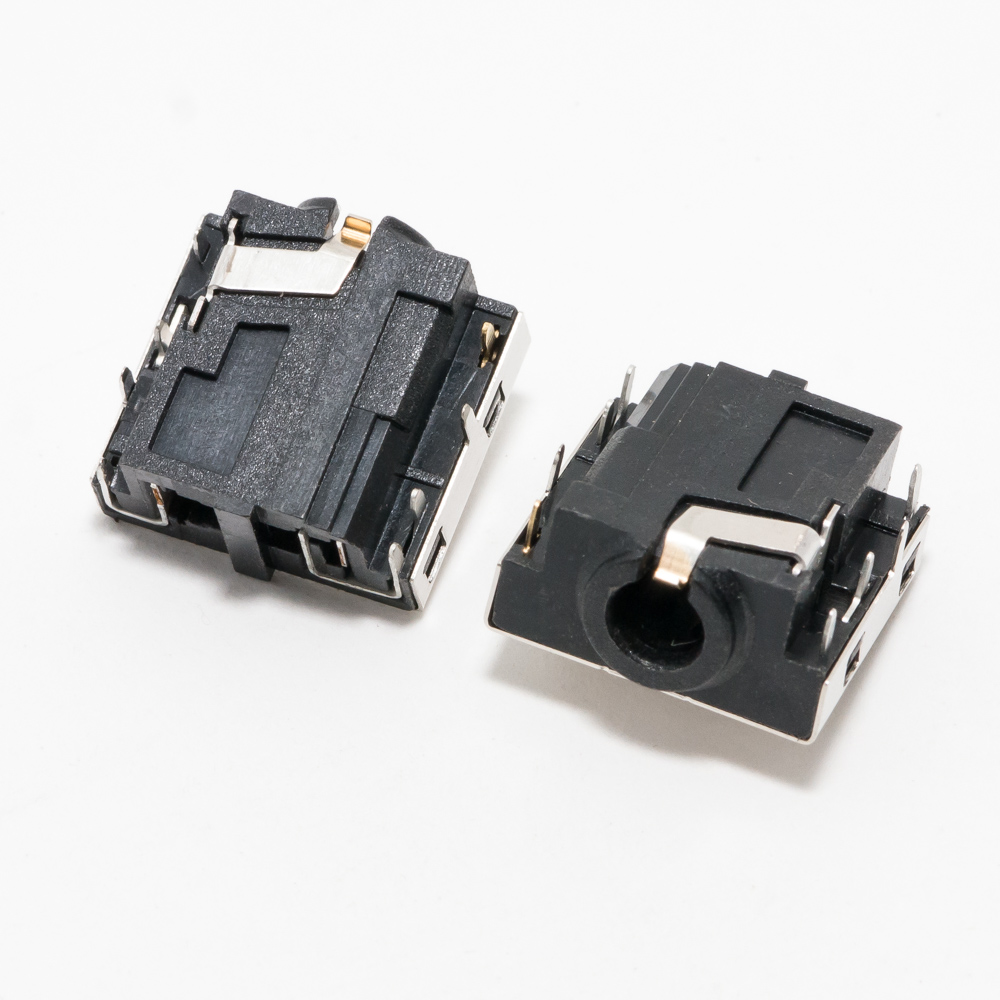

Это комбинированный аудиоразъем (combo audio jack) формата 4-контактный (4-pin), 3.5 мм. Его ключевая особенность — он поддерживает гарнитуры с одним штекером (как в большинстве современных смартфонов), объединяющим наушники и микрофон. В то же время он сохраняет обратную совместимость со стандартными 3-контактными штекерами для наушников (микрофон в этом случае не будет работать, если не использовать специальный сплиттер).

Разъем припаян к небольшой дочерней плате (sub-board) или аудиоплате, которая через шлейф подключается к материнской плате. Чаще всего меняют именно эту сборку (разъем + плата), а не пытаются выпаять и впаять только сам разъем из-за его миниатюрности.

Технические характеристики

• Тип: Комбинированный аудиоразъем (headset/microphone combo jack).
• Формат: 4-контактный (4-pin), 3.5 мм (стандарт CTIA/AHJ).
• Распиновка (типичная для Lenovo):
  • Контакты снизу вверх (при вставленном штекере): 1 - Микрофон (Mic), 2 - Земля (GND), 3 - Правый канал (Audio R), 4 - Левый канал (Audio L).
• Конструкция: Устанавливается на небольшую плату с посадочным местом и контактами для пайки. Имеет металлический экран-кожух для защиты от помех.
• Подключение: К материнской плате осуществляется через тонкий гибкий шлейф.

Парт-номера (FRU/PN - Field Replaceable Unit / Part Number)

Это самые важные номера для поиска оригинальной запчасти. Они часто совпадают для X230s и X240.

Основные парт-номера:

• 04W0332 — Самый распространенный номер для аудиоплаты с разъемом. Часто идет в комплекте с кабелем-петлей Wi-Fi (Wireless LAN antenna wire).
• 04W0333 — Еще один распространенный номер для аналогичной детали.
• 04X0135 — Также встречается как номер узла.
• BM493 138 — Номер производителя (может быть указан на плате).
• G7H50-605 — Альтернативный номер.

Важно: При заказе обращайте внимание на фото. Плата для X230s и X240 визуально идентична, но всегда сверяйте форму и расположение разъема, контактов и шлейфа с вашей старой деталью.

Совместимые модели ноутбуков Lenovo ThinkPad

Аудиоплата с этим разъемом используется в целой линейке ультрабуков ThinkPad серий X, T и L того поколения. Она совместима со следующими моделями:

• ThinkPad X240
• ThinkPad X240s
• ThinkPad X230s (ваша модель)
• ThinkPad T440
• ThinkPad T440s
• ThinkPad T540p (требует проверки, часто схожа)
• ThinkPad L440 (требует проверки)
• ThinkPad W540 (требует проверки для некоторых конфигураций)

Критически важное замечание по совместимости: Хотя разъем и плата выглядят одинаково, существуют разные ревизии материнских плат и конструкций корпусов. Наиболее гарантированно деталь подойдет, если:

1. Вы ищете по парт-номеру, снятому со старой, вышедшей из строя платы.
2. Покупаете для конкретной модели (X240 или X230s), и продавец прямо указывает эту совместимость.
3. Сверяете визуально: расположение винтов, форму пластикового кожуха разъема, длину и тип шлейфа.

Рекомендации по поиску и замене

1. Поиск: Вводите в поиске на маркетплейсах или в магазинах запчастей: "Lenovo 04W0332 аудиоразъем", "Lenovo X240 audio jack board", "ThinkPad X230s headphone jack".
2. Покупка: Чаще продается в сборе — аудиоплата с припаянным разъемом. Купить отдельно разъем очень сложно, и для его замены требуется ювелирный навык пайки SMD-компонентов.
3. Замена: Операция средней сложности. Требует разборки ноутбука (снятия клавиатуры, верхней панели корпуса (palmrest)). Нужно быть осторожным со шлейфами и антеннами. Рекомендуется найти на YouTube видео по разборке конкретно вашей модели (например, "X240 disassembly").
4. Перед заменой: Убедитесь, что проблема именно в разъеме, а не в драйверах, настройках звука Windows или аудиокоде материнской платы.

Надеюсь, эта информация будет полезна! Удачи в ремонте.
