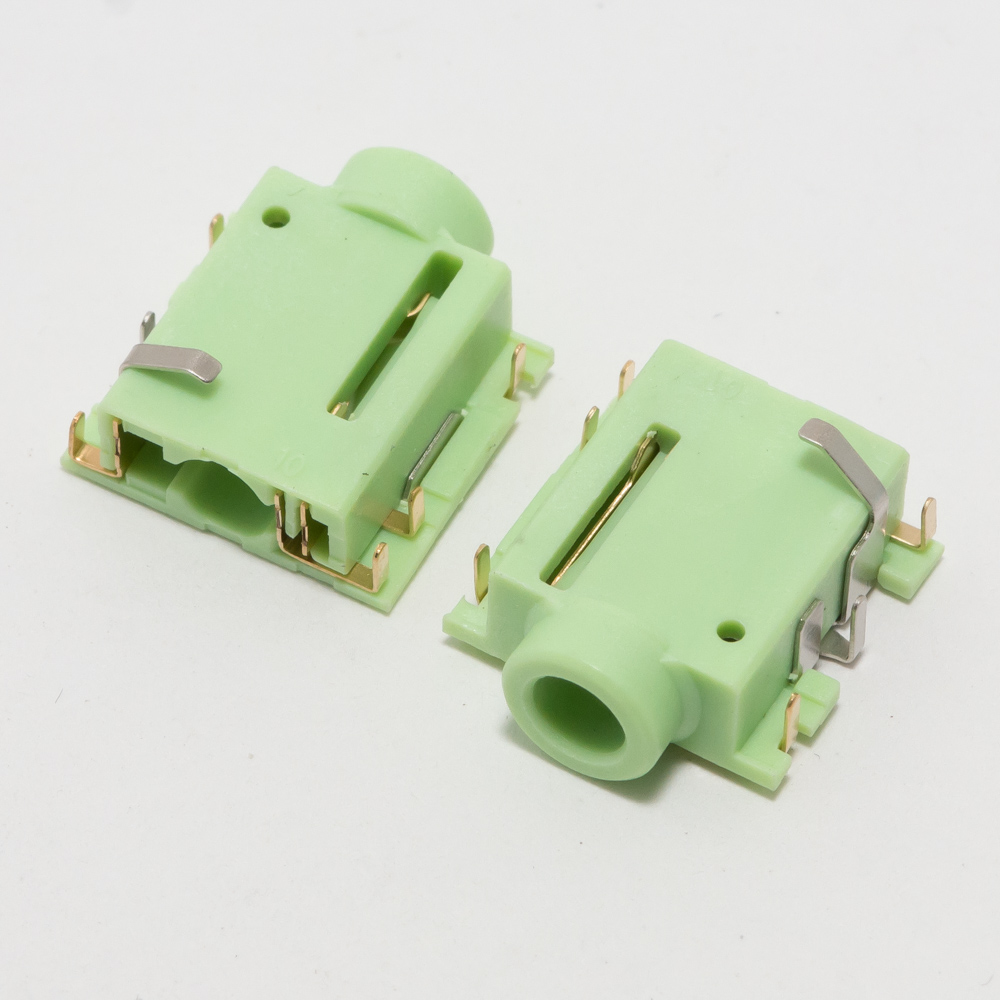

Аудио разъем для Acer 2930, 3935, D260

Конечно, вот подробное описание, технические характеристики и информация о совместимости для аудиоразъема (гнезда для наушников/микрофона) ноутбуков Acer серий 2930, 3935 и D260.

Описание

Аудиоразъем (Audio Jack) на данных моделях Acer — это комбинированный разъем типа 3.5 мм (1/8") CTIA/AHJ. Он служит для подключения гарнитур с комбинированным штекером (наушники + микрофон) или стандартных наушников/колонок. Разъем припаивается непосредственно к материнской плате ноутбука и часто выходит из строя из-за механических нагрузок (резкое выдергивание штекера, падение ноутбука с подключенной гарнитурой), что приводит к потере контакта, звука только в одном канале или неработе микрофона.

Технические характеристики

• Тип разъема: Комбинированный (Combo Jack) CTIA/AHJ.
• Размер: 3.5 мм (1/8 дюйма).
• Конфигурация контактов (от кончика к основанию штекера CTIA):
  1. Левый канал (L)
  2. Правый канал (R)
  3. Земля (GND)
  4. Микрофон (Mic)
• Количество контактов на плате: 5 или 6 ножек (включая фиксирующие "усики").
• Исполнение: Прямой монтаж на плату (Through-Hole или SMD), с металлическим экранированным корпусом.
• Основная функция: Ввод/вывод аудиосигнала. Автоматически определяет тип подключенного устройства (гарнитура или наушники).

Парт-номера (Part Numbers)

Деталь имеет внутренний парт-номер Acer. Наиболее распространенные, встречающиеся в запчастях:

• 48.4GQ101.011 (или 48.GQ101.011)
• MS2376
• AOZ5511

На рынке запчастей разъем также может продаваться под общими названиями, но для гарантированной совместимости лучше искать по парт-номерам Acer или коду материнской платы.

Совместимые модели ноутбуков Acer

Разъем является стандартной деталью для многих моделей одного поколения и платформы. Он совместим, в первую очередь, со следующими сериями и моделями:

1. Серия Acer Aspire 2930:

   • Acer Aspire 2930
   • Acer Aspire 2930Z
   • Acer Aspire 2930-634G32Mn
   • И другие модификации 2930

2. Серия Acer Aspire 3935:

   • Acer Aspire 3935
   • Acer Aspire 3935G
   • Acer Aspire Timeline 3935 (AS3935-742G25Mn)
   • И другие модификации 3935

3. Серия Acer Aspire One D260:

   • Acer Aspire One D260
   • Acer Aspire One D260-279B
   • Acer Aspire One D260-0Br
   • И другие модификации D260

4. Другие совместимые модели (на той же аппаратной платформе):

   • Acer Aspire 2935 (близнец 2930)
   • Acer Aspire 2530
   • Acer Aspire 4535
   • Acer Aspire 5535
   • Acer Aspire 5735
   • Acer Aspire 5735Z
   • Acer Extensa 4230
   • Acer Extensa 5230
   • Acer Aspire 5335
   • Acer Aspire 5738G
   • Многие нетбуки серии Acer Aspire One на платформе D250/D260 (например, D250, D255).

Важное примечание: Перед покупкой рекомендуется визуально сравнить старый разъем с новым (особенно расположение и форму ножек), а также сверить код материнской платы (например, DAOZR1MB6D0, ZR1), так как в рамках одной серии могут быть незначительные отличия в монтаже.
