Аудио разъем для Lenovo Y450, Y460, Y470

Отличный вопрос! Разъем для наушников/микрофона (аудиоразъем) для серий Lenovo Y450, Y460, Y470 — это распространенная, но специфичная деталь. Вот подробное описание.

Общее описание

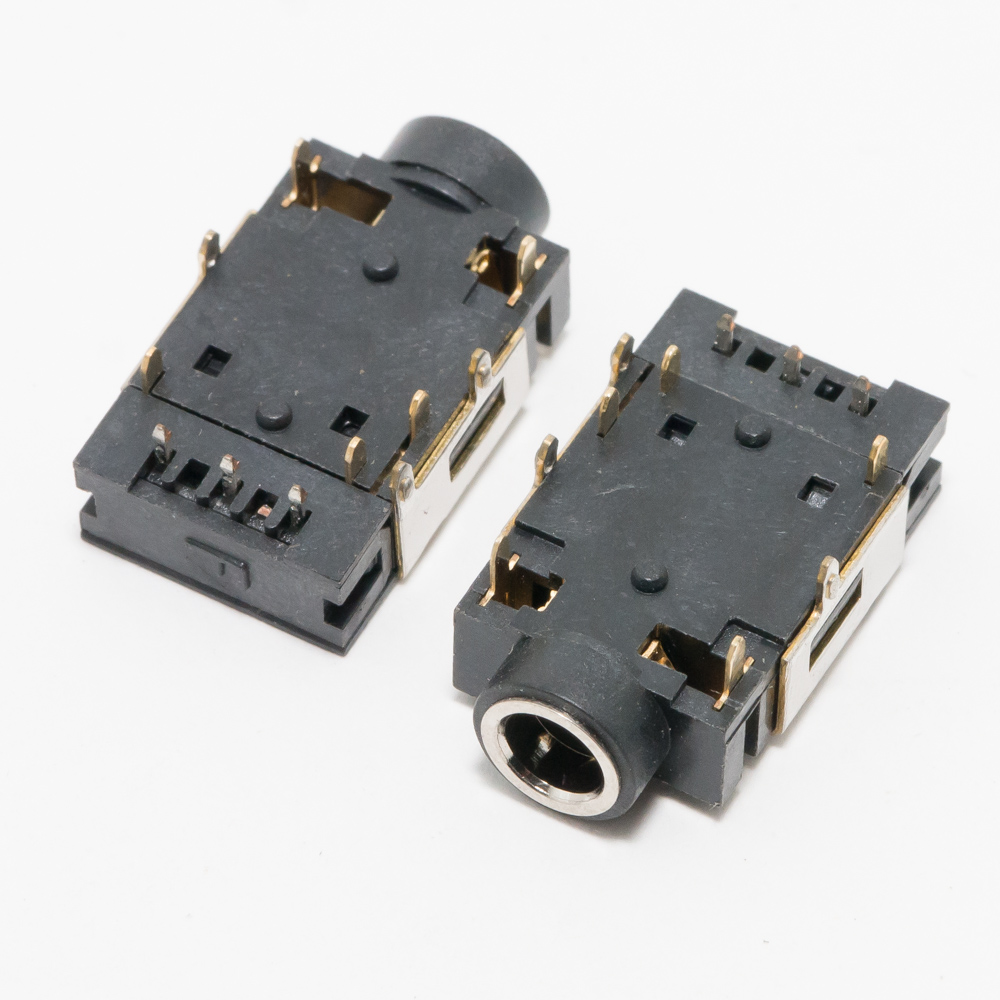

Это комбинированный аудиоразъем (часто называемый "гнездо", "jack", "разъем аудио") на материнской плате ноутбука. Он служит точкой подключения для гарнитур с комбинированным штекером (наушники + микрофон, 4-контактный, стандарт CTIA/OMTP) или классических наушников (3-контактный). При поломке (расшатывание, потеря контакта, физическое повреждение) ноутбук перестает "видеть" подключенную гарнитуру, звук может пропадать или идти только в одном наушнике.

Важная особенность: В этих моделях разъем часто припаян непосредственно к материнской плате (несъемный), но существует и съемная версия на кабеле, которая подключается к соответствующему коннектору на плате. При ремонте обычно меняют именно кабельную версию.

Технические характеристики

• Тип: Гнездо аудио комбинированное (Headphone + Microphone).
• Формат: 3.5 мм (1/8 дюйма).
• Конфигурация контактов: 4-контактный (полярность: CTIA — стандарт для большинства современных гарнитур: [наконечник-L, кольцо1-R, кольцо2-GND, основание-Mic]).
• Исполнение:
  • Съемный: Разъем на конце гибкого шлейфа (FPC) или отдельного провода с коннектором для подключения к материнской плате.
  • Несъемный: Припаянный непосредственно на материнскую плату (требует демонтажа пайкой и замены на аналогичный).
• Основная функция: Подключение внешних наушников, гарнитуры или микрофона. При подключении гарнитуры обычно отключает внутренние динамики ноутбука и встроенный микрофон.

Парт-номера (Part Numbers) и Коды деталей

Внимание! Номера могут незначительно отличаться в зависимости от конкретной модификации материнской платы и региона. При заказе лучше проверять по визуальному соответствию.

Для моделей со съемным разъемом на шлейфе:

• DC02000M10 — самый распространенный и точный парт-номер для съемного аудиоразъема Y450/Y460/Y470.
• 45GS852 — еще один часто встречающийся номер.
• FRU P/N: 42W5226 — это FRU (Field Replaceable Unit) номер от Lenovo, который является ключевым для поиска оригинальной детали.
• По внешнему виду: Это небольшая пластмассовая плата с разъемом, к которой припаян гибкий плоский шлейф (FPC) или набор проводов, на конце которого небольшой белый коннектор.

Для моделей с припаянным разъемом:

• Универсальный 4-контактный разъем 3.5мм для поверхностного монтажа (SMD). Конкретного парт-номера Lenovo нет, подбирается по физическим параметрам. Маркировка на корпусе может быть, например, SJ-3523-SMT или аналогичная от производителя (CUI, Kycon, Ningbo).

Совместимые модели ноутбуков

Данный разъем (особенно версия DC02000M10 / 42W5226) подходит для целого ряда популярных серий Lenovo, построенных на аналогичных платформах:

• Lenovo IdeaPad Y450 / Y450P / Y450A
• Lenovo IdeaPad Y460 / Y460P / Y460C / Y460A / Y460N
• Lenovo IdeaPad Y470 / Y470P
• Lenovo IdeaPad V450 / V450A
• Lenovo IdeaPad V460
• Lenovo IdeaPad V470 / V470c
• Lenovo IdeaPad Z460 / Z465
• Lenovo IdeaPad Z470 / Z475
• Lenovo G460 / G465
• Lenovo G470 / G475
• Lenovo B460
• Lenovo B470 / B475

Важно: Перед покупкой обязательно разберите ноутбук и визуально проверьте тип разъема (съемный на шлейфе или припаянный), а также сверьтесь с фото детали у продавца. Совместимость внутри перечисленных серий очень высокая, но не 100%-ная из-за возможных ревизий плат.

Рекомендации по поиску и замене

1. Поиск в интернет-магазинах: Используйте для поиска ключевые фразы:

   • Lenovo Y470 audio jack DC02000M10
   • Lenovo Y460 разъем для наушников 42W5226
   • Аудиоразъем Lenovo Y450 на шлейфе
   • Гнездо наушников Lenovo V460

2. Замена: Если разъем съемный — замена очень проста. Если он припаян к материнской плате, потребуются навыки пайки SMD-компонентов, так как нужно аккуратно выпаять старый и, не перегрев плату, впаять новый. В этом случае лучше обратиться в сервисный центр.

Надеюсь, эта информация будет полезна для вашего ремонта
