Аудио разъем для ноутбука 2178

Конечно, вот подробное описание, технические характеристики, парт-номера и совместимые модели для аудиоразъема (гнезда) ноутбука Dell Vostro 2178 / Inspiron 17 3000 Series (3778).

Этот разъем является распространенным компонентом, так как используется в целой линейке моделей Dell.

Описание и назначение

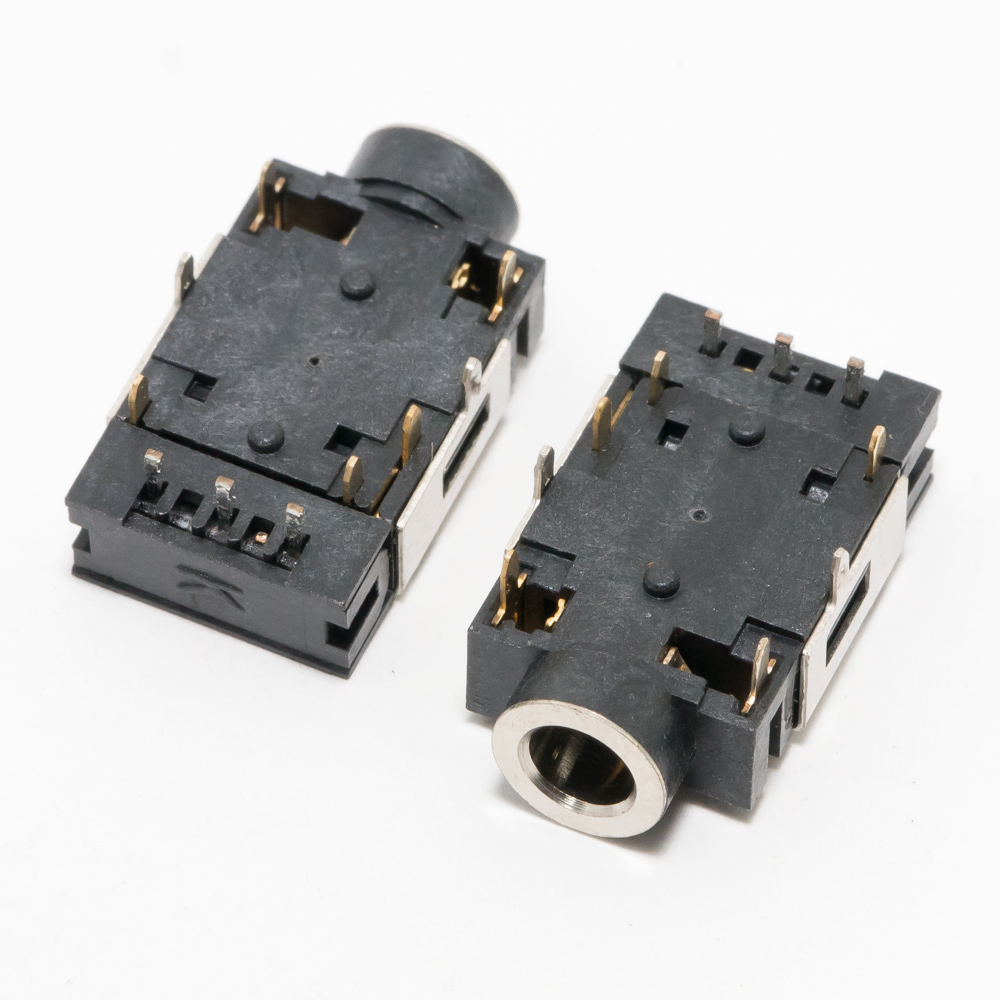

Аудиоразъем (также называемый Audio Board, Audio Jack Board или Гнездо комбинированное 3.5 мм) для ноутбуков Dell серии 2178 — это небольшая плата, на которой установлено комбинированное гнездо 3.5 мм (TRRS). Это гнездо выполняет двойную функцию:

1. Выход на наушники.
2. Вход для микрофона (внешнего гарнитуры или микрофона).

Он подключается к материнской плате ноутбука через тонкий шлейф. При поломке (расшатывание гнезда, потеря контакта, механическое повреждение) перестают работать как наушники, так и встроенный микрофон (так как его цепь проходит через эту плату), либо звук в наушниках может идти только с одного канала.

Технические характеристики

• Тип разъема: Комбинированный аудиоразъем 3.5 мм (TRRS) для гарнитур стандарта CTIA (также известного как AHJ). Совместим с большинством современных гарнитур для смартфонов, наушников с микрофоном.
• Конфигурация контактов (от кончика к основанию):
  • Левый канал (Left Audio)
  • Правый канал (Right Audio)
  • Земля (Ground)
  • Микрофон (Mic)
• Интерфейс подключения: Подключение к материнской плате через гибкий плоский шлейф (FPC) с разъемом на 4 или 5 контактов.
• Дополнительные функции: На плате обычно расположены SMD-компоненты (конденсаторы, резисторы) для фильтрации сигнала и защиты. Часто интегрирован датчик вставки штекера, который отключает встроенные динамики и микрофон при подключении гарнитуры.
• Крепление: Плата фиксируется к корпусу ноутбука одним или двумя винтами, а само гнездо выходит в отверстие на боковой или передней панели корпуса.

Парт-номера (P/N) и артикулы

У этого компонента есть несколько официальных номеров деталей от Dell и производителей. Самые распространенные:

• Dell P/N: 0VHX8P (или 0VHX8P001) — самый частый и правильный номер для заказа.
• Dell P/N: 0T7H1P
• Dell P/N: 07T7H1P
• Код поставщика / ATP: LA-E891P (это обозначение платы, часто используется на AliExpress и у независимых поставщиков).
• Артикулы у продавцов: Может встречаться как "Audio Jack для Dell Vostro 2178", "Гнездо 3.5 мм Dell Inspiron 3778".

Важно: Детали с номерами 0VHX8P и 0T7H1P являются взаимозаменяемыми для данной серии ноутбуков.

Совместимые модели ноутбуков

Данный аудиоразъем используется в целом семействе ноутбуков Dell на одной платформе (шасси). Основные модели:

• Dell Vostro 17 3000 Series:

  • Vostro 17 3568 (серийный номер начинается с C8J7)
  • Vostro 17 3578
  • Vostro 17 3583
  • Vostro 2178 (базовая модель в номере детали)

• Dell Inspiron 17 3000 Series:

  • Inspiron 17 3767
  • Inspiron 17 3778
  • Inspiron 17 3780

Как проверить совместимость:

1. Точный способ: Выключите ноутбук, откройте заднюю крышку и найдите маркировку на самой плате аудиоразъема (обычно белым текстом). Там будет указан один из парт-номеров, например, 0VHX8P.
2. Способ по модели: Определите точную модель своего ноутбука (на этикетке на дне, в системе BIOS или через команду wmic csproduct get name в командной строке Windows). Сверьтесь со списком выше.
3. Визуальный способ: Плата имеет характерный вид: небольшая прямоугольная плата с черным или синим разъемом, расположенным по центру, и шлейфом, отходящим сбоку или сверху. Поиск по фото в интернете по запросу "0VHX8P" поможет визуально сравнить.

Рекомендация при покупке: При заказе запчасти всегда старайтесь использовать парт-номер (P/N), это гарантирует точную совместимость. Номера 0VHX8P и 0T7H1P являются основными для поиска.
