Аудио разъем для Lenovo Y460, Y470, Y471

Отличный вопрос! Аудиоразъем (или гнездо для наушников/микрофона) для серий Lenovo Y460, Y470, Y471 — это распространенная деталь, которая часто выходит из строя из-за механических нагрузок. Вот подробное описание.

Общее описание

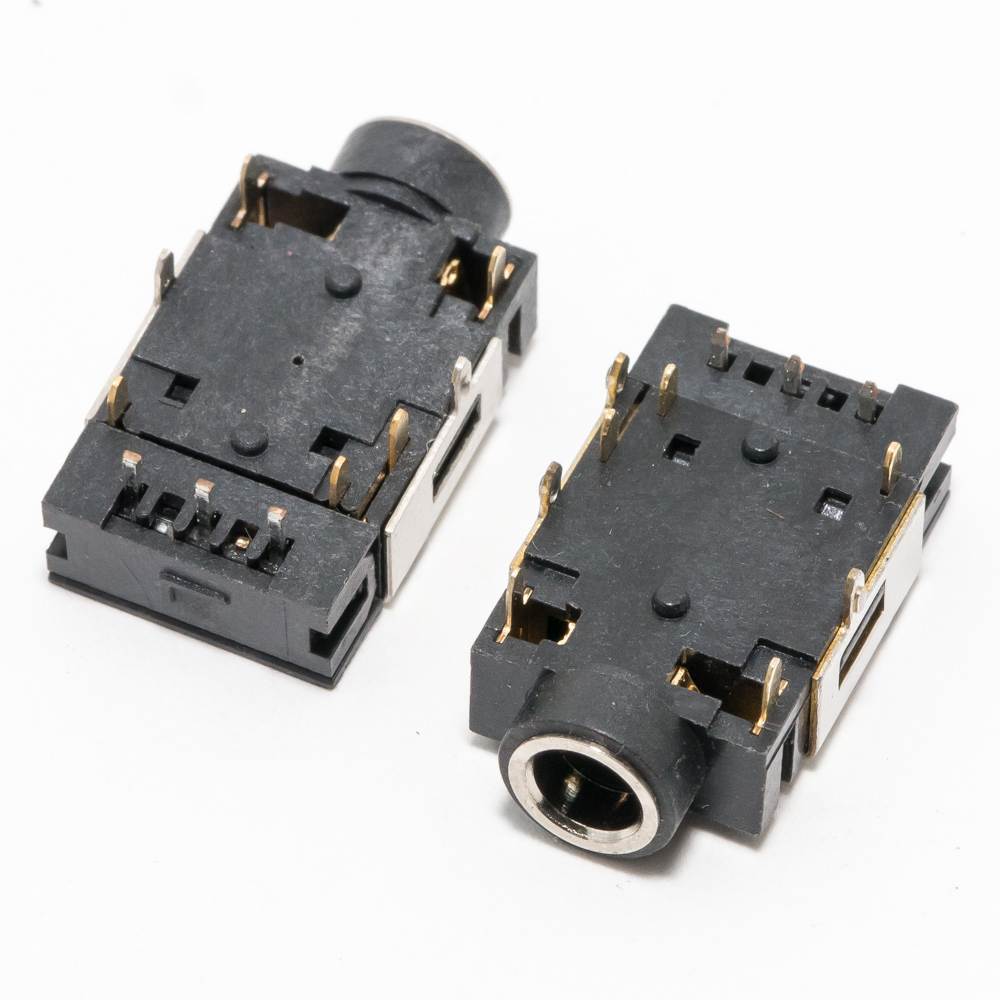

Аудиоразъем на этих моделях представляет собой комбинированный (совмещенный) разъем типа 3.5 мм TRRS (Tip-Ring-Ring-Sleeve). Он выполняет две функции:

1. Выход на наушники (аудио).
2. Вход для микрофона (вход для гарнитуры с функцией hands-free).

Разъем распаян на небольшой отдельной плате (дочерней плате), которая через шлейф или разъем подключается к основной материнской плате. Это позволяет заменять его отдельно, не меняя всю материнскую плату.

Технические характеристики

• Тип разъема: 3.5 мм комбинированный аудиоразъем (TRRS), 4-контактный.
• Стандарт распиновки: Чаще всего используется стандарт CTIA/AHJ (распространен для Apple, Android, современных ноутбуков):
  • Tip (кончик): Левый канал (L)
  • Ring 1 (первое кольцо): Правый канал (R)
  • Ring 2 (второе кольцо): Земля для микрофона (GND_MIC)
  • Sleeve (гильза): Сигнал микрофона (MIC)
• Конструкция: С металлическим экранированным корпусом для защиты от помех.
• Монтаж: Поверхностный монтаж (SMD) на дочерней плате.
• Дополнительно: Часто включает встроенный датчик (switch) для определения факта подключения штекера и переключения с внутренних динамиков на наушники.

Парт-номера (Part Numbers) и коды запчастей

Важно: Номера могут незначительно отличаться в зависимости от конкретной ревизии материнской платы и региона. Самый надежный способ — найти маркировку на самой детали.

Основные парт-номера для поиска:

1. DC33000M101 (или 3300M101) — один из самых распространенных номеров для этой серии.
2. 45N5011 — еще один популярный номер запчасти от Lenovo.
3. G53060-001 — номер от производителя компонентов.
4. Y460 Audio Jack Board, Y470 Audio Board — частое название в магазинах.
5. Для Y471 (Y470p с процессором AMD): Может использоваться та же плата, что и для Y470, но необходимо уточнять. Основные номера те же (DC33000M101, 45N5011).

Как найти точный номер:

• Отключить ноутбук, снять аккумулятор.
• Открутить винты на нижней крышке в районе отсека оптического привода (часто под небольшой резиновой заглушкой).
• Аккуратно снять пластиковую панель, под которой будет видна маленькая плата с аудиоразъемом.
• На самой плате будет наклейка или маркировка с точным номером.

Совместимые модели Lenovo

Данный аудиоразъем (с указанными парт-номерами) совместим со следующими моделями серий IdeaPad и Lenovo:

• Lenovo IdeaPad Y460 / Y460P / Y460N
• Lenovo IdeaPad Y470 / Y470P
• Lenovo IdeaPad Y471 (рекомендуется перепроверить визуально)
• Lenovo IdeaPad Y480 (часто совместим, но нужна проверка)
• Lenovo IdeaPad Z460, Z470, Z475 (высокая вероятность совместимости, так как платформа схожа)
• Lenovo G460, G470, G475 (также часто используется аналогичный модуль)

Важное предупреждение: Перед покупкой обязательно визуально сравните фотографию вашей старой платы с фотографией продаваемой детали! Обратите внимание на:

1. Форму и размер самой платы.
2. Расположение и тип разъема для шлейфа (количество контактов).
3. Расположение монтажных отверстий.

Где искать и как покупать

1. AliExpress / eBay: Искать по запросам:
   • Lenovo Y470 audio jack board
   • DC33000M101
   • 45N5011 для Lenovo
   • Y460 headphone jack
2. Специализированные магазины запчастей для ноутбуков: В вашем городе или онлайн (например, "М.Видео-Сервис", "Ноутбук-Сервис" и аналоги).
3. Донорские ноутбуки: Можно купить б/у нерабочий ноутбук той же серии с целым разъемом.

Совет по замене: Если у вас нет опыта пайки SMD-компонентов, рекомендуется менять не сам разъем, а целую дочернюю плату с ним. Это проще и надежнее. Для замены потребуется лишь аккуратно отключить старый шлейф и прикрутить/присоединить новую плату.
