Аудио разъем для планшета 2231

Конечно, вот подробное описание, технические характеристики, парт-номера и информация о совместимости для аудиоразъема (разъема для наушников) планшета Samsung Galaxy Tab A7 Lite (модель SM-T223, SM-T225, SM-T227). Модель "2231" в вашем запросе, скорее всего, является частью внутреннего кода компонента.

Описание компонента

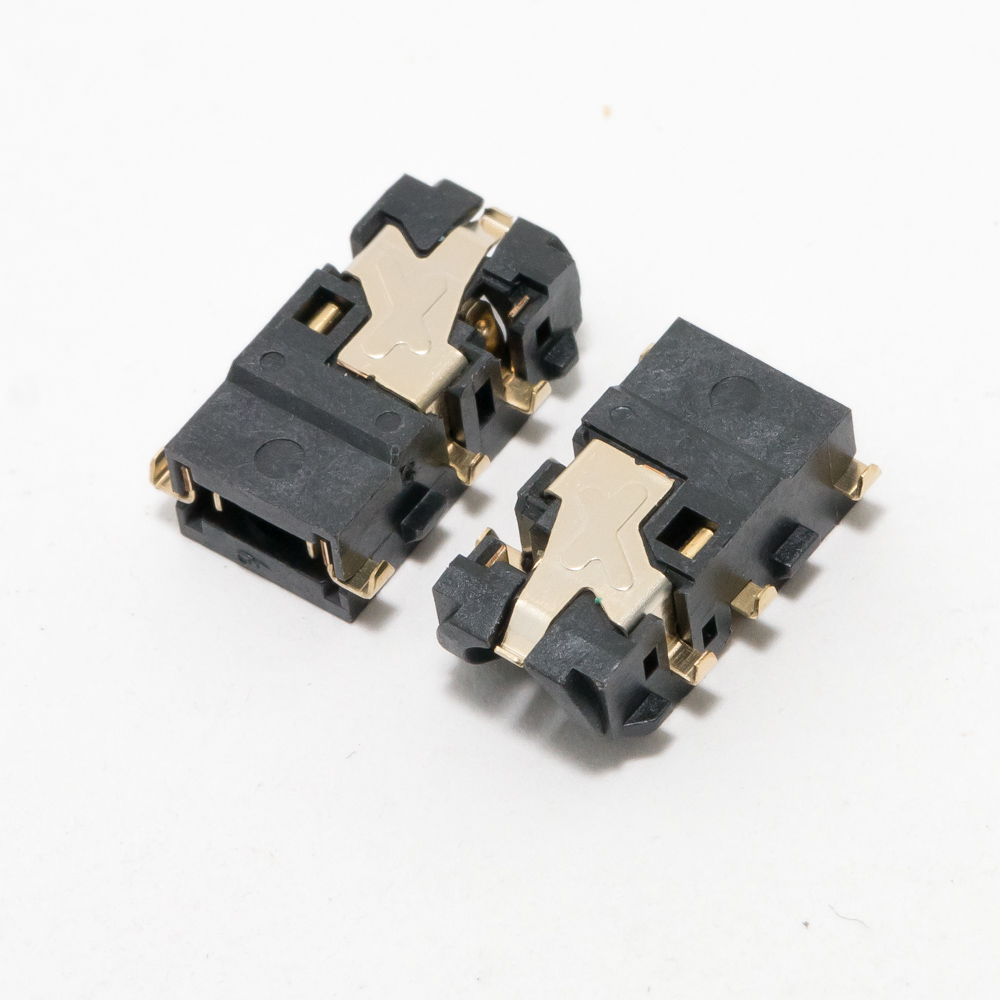

Аудиоразъем (также известный как разъем для наушников, джек 3.5 мм, audio jack, гнездо) для планшета Samsung Galaxy Tab A7 Lite — это несъемный компонент, припаянный к системной (материнской) плате устройства. Он предназначен для подключения стандартных наушников или гарнитуры с штекером диаметром 3.5 мм, а также для передачи аудиосигнала на внешние активные колонки.

Основные функции:

• Подключение проводных стереонаушников.
• Подключение гарнитуры с микрофоном и кнопкой управления (с поддержкой CTIA-стандарта).
• Выход аудиосигнала на внешние устройства.
• Определение подключения аксессуара (механический переключатель внутри разъема).

Технические характеристики

• Тип разъема: TRRS 3.5 мм (4-контактный).
• Стандарт распиновки: CTIA/AHJ (стандарт для большинства современных Android-устройств: левый канал, правый канал, земля, микрофон/управление).
• Конструкция: Поверхностный монтаж (SMD), вертикальное исполнение. Имеет металлический экран-кожух для защиты от помех и механических повреждений.
• Контактная группа: Включает в себя пружинные контакты для фиксации штекера и механический микропереключатель, который сообщает системе о факте подключения аксессуара.
• Пайка: Припаивается к материнской плате в 9-10 точках (включая контакты и "усики" экрана).

Парт-номера и артикулы (Part Numbers)

У данного компонента нет единого универсального номера от Samsung, но он широко доступен на рынке запчастей под следующими кодами. Это один и тот же разъем для всех модификаций Tab A7 Lite.

• GH82-23857A (часто используется в каталогах запчастей)
• Самый популярный артикул у поставщиков: T223 T225 T227 Jack Flex Cable (часто продается в сборе с гибким шлейфом, к которому он прикреплен).
• Внутренние/альтернативные коды:
  • SM-T223 JACK
  • SM-T225 JACK
  • SM-T227 JACK
  • A7 Lite Audio Jack
  • Код на самом компоненте (чипе): Часто можно найти маркировку вроде 2231, 2230, 223 или EGP-018. Цифра 2231, указанная вами, с высокой вероятностью является именно таким внутренним заводским кодом компонента.

Совместимые модели

Разъем полностью совместим и взаимозаменяем между всеми версиями планшета Samsung Galaxy Tab A7 Lite (2021):

• SM-T223 (Wi-Fi только)
• SM-T225 (LTE)
• SM-T227 (LTE улучшенная версия, иногда с другой конфигурацией памяти)

Важное примечание: Этот разъем НЕ совместим с другими моделями планшетов, такими как обычный Tab A7 (SM-T500, T505, T507), Tab A8, более старыми или более новыми моделями. Его форма, расположение контактов и схема пайки уникальны для линейки Tab A7 Lite.

Рекомендации по поиску и замене

1. Поиск запчасти: При заказе ищите по фразам "Audio Jack Flex for Samsung Galaxy Tab A7 Lite SM-T223" или используйте артикул GH82-23857A.
2. Формат продажи: Почти всегда этот разъем продается в виде готового модуля — "Flex Cable with Audio Jack" (гибкий шлейф с уже припаянным к нему аудиоразъемом). Замена только самого разъема без шлейфа требует высокого уровня навыков микроскопической пайки.
3. Замена: Самостоятельная замена компонента требует разборки планшета, отпайки старого и аккуратной пайки нового шлейфа. Если у вас нет опыта в ремонте электроники, рекомендуется обратиться в сервисный центр.
