Шлейф матрицы Toshiba A500, A500D, A505

Артикул: 3906609

в наличии: 13шт.

цена: 566

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

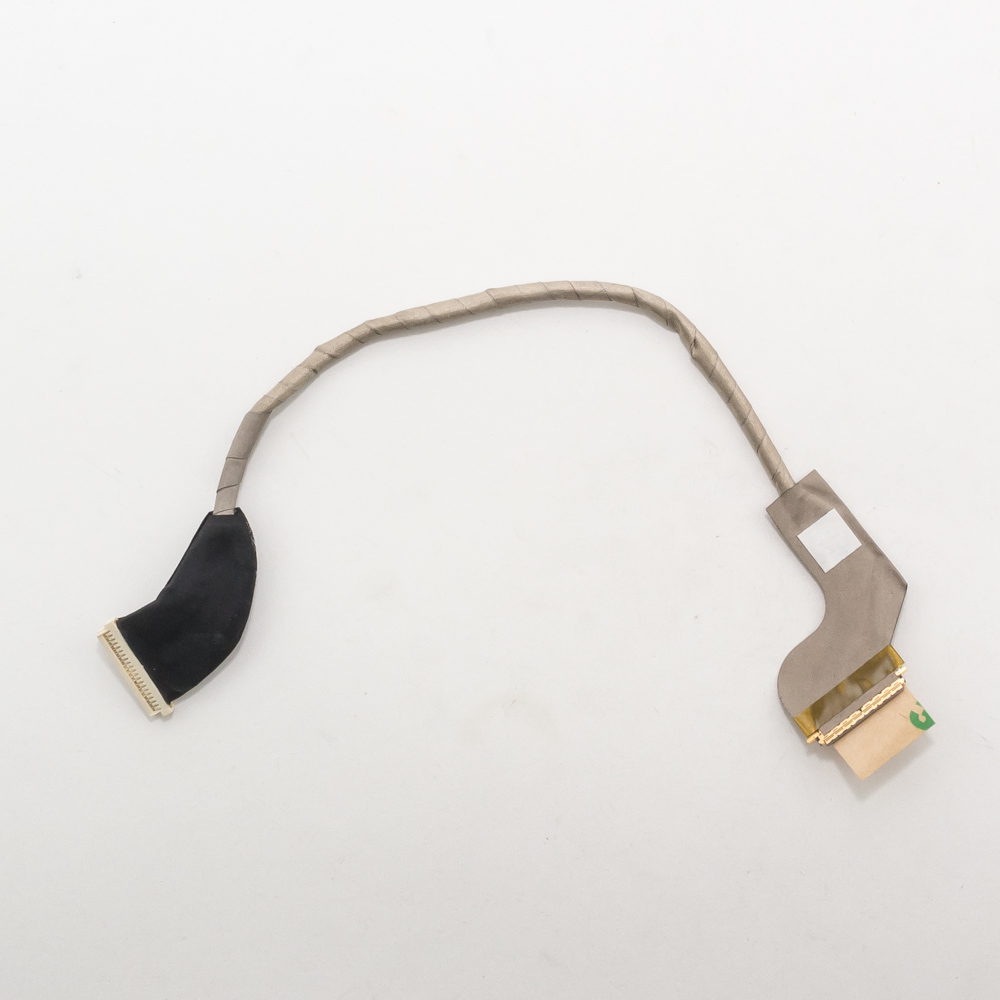

Описание Шлейф матрицы Toshiba A500, A500D, A505

Отличный вопрос! Шлейф матрицы для серии Toshiba Satellite A500, A500D, A505 — это критически важный компонент, отвечающий за передачу изображения и данных между материнской платой и жидкокристаллическим экраном (LCD). Его неисправность приводит к таким проблемам, как отсутствие изображения, полосы, артефакты или мерцание экрана.

Подробное описание

Шлейф представляет собой гибкий плоский кабель (Flex Cable), состоящий из множества тонких проводников, запаянных в полиимидную пленку. На обоих концах шлейфа расположены разъемы:

LVDS-разъем (со стороны материнской платы): Обычно более широкий, подключается к специальному коннектору на материнской плате.
Разъем на матрицу (со стороны экрана): Уже, подключается непосредственно к контроллеру матрицы.

Основная функция: Передача цифрового видеосигнала (по стандарту LVDS — Low Voltage Differential Signaling), питания подсветки (инвертора или непосредственно для LED) и данных с тачпада (если он интегрирован в шлейф для моделей с сенсорным экраном).

Ключевые технические характеристики

Тип сигнала: LVDS.
Количество контактов (пинов): Наиболее распространенный вариант для этой серии — 40-пиновый шлейф. Однако важно уточнять, так как в зависимости от конкретной модели матрицы (разрешения, типа подсветки) могут встречаться и другие варианты (например, 30-pin).
Тип подсветки матрицы: Это самый важный критерий при выборе. В сериях A500/A505 использовались два типа:
- Для матриц с ламповой подсветкой (CCFL): Шлейф имеет 2 широких разъема — один для сигнала LVDS, второй (обычно белый, 2-4 pin) для подключения инвертора подсветки.
- Для матриц со светодиодной подсветкой (LED): Шлейф имеет один разъем (или два, но второй очень узкий), так как питание на LED-матрицу подается по тому же шлейфу, и инвертор не требуется.
Длина и форма: Шлейф имеет строго определенную длину и геометрию изгибов для корректной прокладки внутри корпуса ноутбука.
Наличие шлейфа тачпада: В некоторых комплектациях (особенно A500/A505 с сенсорным экраном) к основному шлейфу матрицы может быть присоединен дополнительный тонкий шлейф для тачпада (Touch Panel Flex).

Парт-номера (P/N) и коды запчастей

У Toshiba редко бывает единый парт-номер для всего ноутбука. Номер шлейфа зависит от модели материнской платы (MB Part Number) и модели установленной матрицы (LCD Part Number).

Основные коды запчастей от Toshiba и производителей шлейфов:

G900099920 / G9000999201 — Очень распространенный номер для шлейфов серии A500/A505.
9K.0A027.102 / 9K.0A027.103 / 9K.0A027.104 — Другие варианты инвентарных номеров.
LK361-1273A / LK361-1274A — Коды от производителя шлейфов.
По коду матрицы (например, LT156AT01, B156XW02 V.0 и т.д.) также можно подобрать совместимый шлейф.

ВАЖНО: Перед покупкой необходимо разобрать ноутбук и визуально проверить:

Количество пинов на старом шлейфе (40 или 30).
Тип подсветки (наличие отдельного разъема для инвертора = CCFL).
Точный номер, напечатанный на самом шлейфе (обычно в формате XXXXX-XXXXX или FPC-...).

Совместимые модели ноутбуков

Шлейф подходит преимущественно для линейки Satellite A500 / A500D / A505, но также может быть совместим с некоторыми другими сериями на аналогичной платформе. Всегда проверяйте по физическим характеристикам!

Основной список моделей:

Toshiba Satellite A500
Toshiba Satellite A500D
Toshiba Satellite A505
Toshiba Satellite A505D
Toshiba Satellite A500-PSAG2C
Toshiba Satellite A500-ST5602
Toshiba Satellite A505-S6980
Toshiba Satellite A505-S6005
Toshiba Satellite A505-S6080
Toshiba Satellite P500 (частичная совместимость, требуется проверка)
Модели на базе платформ KACAA, KACAB, KACAM.
