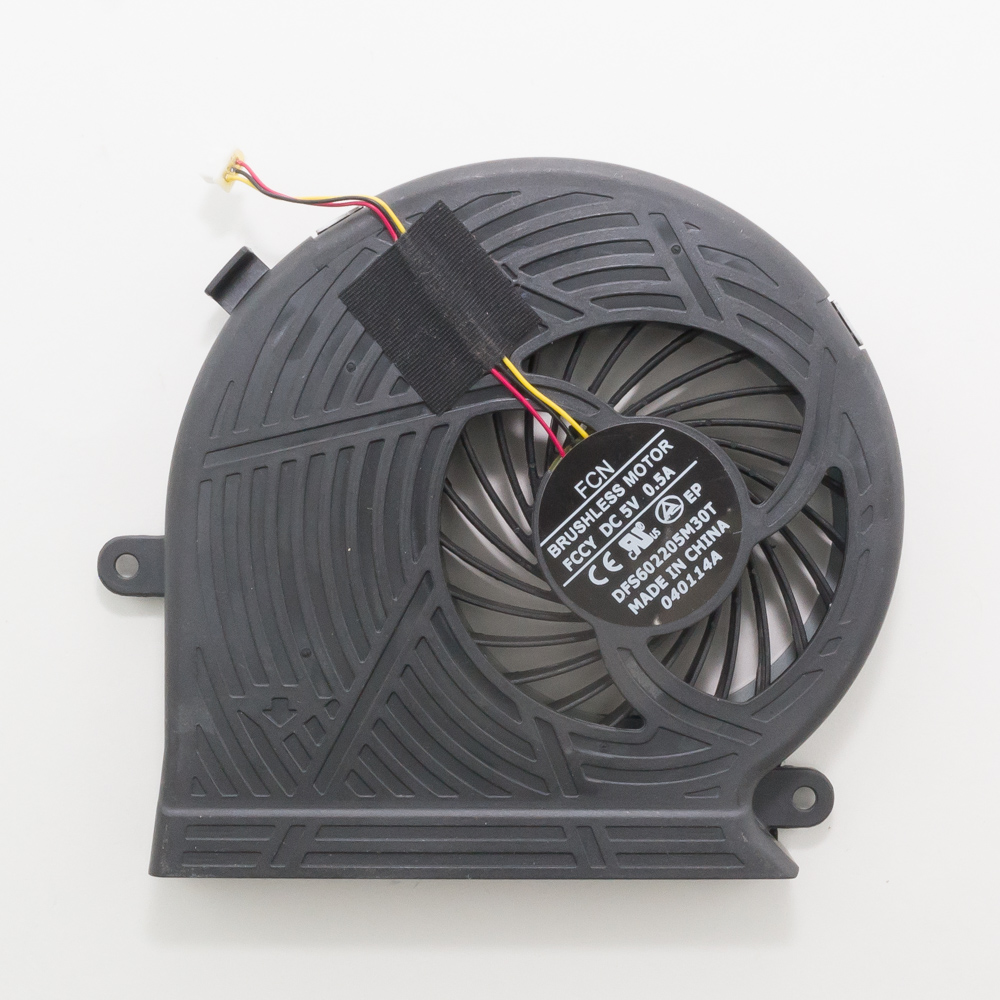

Вентилятор для ноутбука Toshiba Satellite P70, P70-A (3 pin)

Конечно! Вот подробное описание, технические характеристики и информация о совместимости для вентилятора системы охлаждения ноутбука Toshiba Satellite P70 / P70-A.

Общее описание

Это оригинальный вентилятор охлаждения (кулер), предназначенный для ноутбуков серии Toshiba Satellite P70 и P70-A. Он является частью системы охлаждения, которая отводит тепло от центрального процессора (CPU) и, в некоторых моделях, от графического чипа (GPU) через общий теплоотвод (радиатор). Вентилятор подключается к материнской плате через стандартный 3-пиновый разъем, что позволяет материнской плате управлять его скоростью в зависимости от температуры компонентов.

Основная функция: Принудительный обдув радиатора для эффективного отвода тепла и предотвращения перегрева ноутбука, который может привести к снижению производительности (троттлингу) или самовыключению.

Технические характеристики (типичные для данной модели)

• Тип: Осевой вентилятор для ноутбука (кулер с радиатором).
• Напряжение питания: +5V DC (стандарт для 3-пиновых вентиляторов в ноутбуках).
• Разъем подключения: 3-pin (контакт 1: GND "земля", контакт 2: +5V "питание", контакт 3: TACH/SENSE "тахометр/сигнал оборотов").
• Тип подшипника: Чаще всего гидродинамический (sleeve bearing) или качения, что обеспечивает относительно тихую работу.
• Диаметр вентилятора: Около 70-80 мм (зависит от конкретной модификации).
• Толщина (высота): Около 10-12 мм.
• Конструкция: Пластиковый корпус с крыльчаткой, прикрепленный к алюминиевому радиатору с тепловыми трубками (heat pipes). Трубки передают тепло от процессора и видеокарты к ребрам радиатора.
• Управление: ШИМ (PWM) или по напряжению через материнскую плату. Несмотря на 3-пиновый разъем, управление часто осуществляется через изменение напряжения на линии +5V.

Парт номера (Part Numbers)

Важно: Существует несколько модификаций вентиляторов для этой серии, различающихся в зависимости от конфигурации железа (процессор, видеокарта). Самые распространенные оригинальные (OEM) парт-номера:

1. DK0FB-3D001A - Самый распространенный номер для моделей P70/P70-A. Часто встречается в продаже.
2. DK0FB3D001A (вариант написания без дефиса).
3. G9C000CJ3100 - Еще один распространенный OEM-номер от Toshiba.
4. DC50000YM00 - Альтернативный номер.
5. 5J010-C0010A / 5J010C0010A - Номер от производителя CCI (Chicony).

Рекомендация: При поиске и заказе ориентируйтесь в первую очередь на DK0FB-3D001A или G9C000CJ3100. Перед покупкой обязательно снимите старый вентилятор и сверьте номер на его наклейке, а также визуальную форму радиатора и расположение тепловых трубок.

Совместимые модели ноутбуков

Вентилятор с указанными парт-номерами предназначен в первую очередь для следующих серий:

• Toshiba Satellite P70-A
  • P70-A-10E
  • P70-A-11H
  • P70-A-12W
  • P70-A-13G
  • и другие модификации серии P70-A
• Toshiba Satellite P70
  • P70-B-10U
  • P70-B-11G
  • P70-B-12W
  • и другие модификации серии P70 (часто с дискретной графикой NVIDIA GeForce 700M/800M)
• Toshiba Satellite P75 - Многие модели серии P75 (например, P75-A) используют идентичную или очень похожую систему охлаждения.
• Toshiba Qosmio X70-A - Некоторые модели серии X70 также могут быть совместимы, но это требует обязательной проверки по парт-номеру, так как возможны отличия.

Важное примечание по совместимости: Ноутбуки серий P70/P70-A также выпускались с разными видеокартами (например, NVIDIA GeForce GT 740M, GTX 770M и др.). Радиаторы для моделей с более мощными видеокартами могут иметь дополнительную тепловую трубку и площадку для чипа GPU. Поэтому визуальное соответствие формы и количества трубок вашему старому кулеру — критически важно.

Признаки неисправности вентилятора (когда требуется замена)

1. Повышенный шум: Скрип, стук, гул, вой при работе (износ подшипника).
2. Прерывистая работа или остановка: Вентилятор периодически останавливается или не запускается вообще.
3. Перегрев ноутбука: Сильный нагрев корпуса, самопроизвольные выключения, снижение производительности в играх и "тяжелых" программах.
4. Сообщения об ошибке вентилятора при загрузке (не на всех моделях).

Совет по замене: При установке нового вентилятора обязательно замените термопасту на процессоре и графическом чипе, а также термопрокладки на чипах памяти VRAM и VRM, если они есть. Это гарантирует эффективный теплоотвод после ремонта.
