Шлейф матрицы Asus K72 (длинный) версия 2

Отличный вопрос! Шлейф матрицы для Asus K72 — довольно специфичная деталь, и важно точно определить версию. На основе вашего запроса "длинный, версия 2" можно дать детализированное описание.

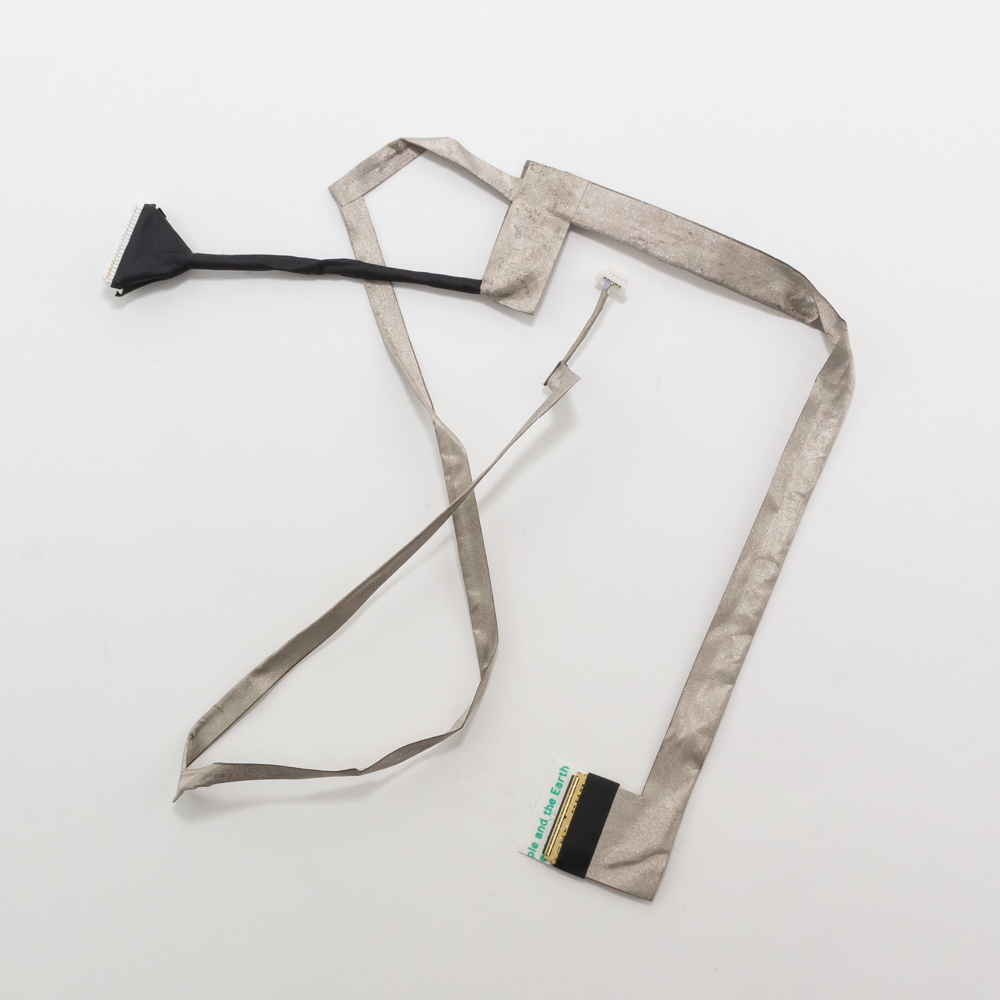

Описание шлейфа

Это гибкий плоский кабель (FPC — Flexible Printed Circuit), который служит мостом между материнской платой ноутбука и жидкокристаллической матрицей (экраном). Он передает сигналы изображения, питание для подсветки и данные для управления экраном.

• "Длинный": Указывает на то, что разъем на материнской плате расположен не прямо под матрицей, а на некотором расстоянии (часто ближе к центру или низу корпуса), поэтому шлейф имеет протяженность ~30-40 см.
• "Версия 2": Критически важный параметр. Asus часто использует разные ревизии шлейфов для одной модели ноутбука, которые могут отличаться распиновкой (pinout) и положением контактов. Установка шлейфа неподходящей версии может привести к отсутствию изображения, мерцанию или даже повреждению матрицы/материнской платы.

Технические характеристики (типичные)

• Тип разъема: 40-пиновый (40-pin), с шагом контактов 0.5 мм — это самый распространенный стандарт для LVDS-интерфейса, который использовался в ноутбуках того поколения.
• Длина: Приблизительно 35-45 см.
• Конфигурация: Прямой шлейф. Один конец подключается к матрице (обычно фиксируется защелкой), второй — к разъему на материнской плате (часто с боковым подъемным замком).
• Интерфейс передачи данных: LVDS (Low Voltage Differential Signaling).
• Особенность: На шлейфе часто присутствует небольшая микросхема-конвертер (eDP to LVDS) или дополнительные компоненты, если ноутбук использует eDP-матрицу, но имеет LVDS-разъем на плате. "Версия 2" как раз может указывать на такую особенность.

Парт-номера (Part Numbers) и артикулы

Внимание! Это наиболее вероятные номера, но обязательно нужно сверить со старым шлейфом визуально (длина, маркировка) и с моделью ноутбука. Основные парт-номера, связанные с Asus K72 и длинным шлейфом:

• 60.NYV02.001 / 60NYV02001 — самый распространенный номер для длинных шлейфов K72.
• 0NYV02 — укороченный вариант того же номера.
• 3A00R52210 — альтернативный артикул.
• Маркировка на самом шлейфе: Ищите белую надпись, например, FPC-K72F-2 или K72F VER 2.0. Цифра "2" здесь ключевая.

Как точно определить: Отключите ноутбук от сети и батареи, снизьте заднюю крышку и найдите шлейф. На его поверхности (обычно на светло-бежевой основе) будет нанесена точная маркировка. Именно ее и нужно использовать для поиска.

Совместимые модели ноутбуков

Шлейф версии 2 предназначен строго для определенных модификаций в серии K72, которые используют конкретную комбинацию материнской платы и матрицы. Он подходит для:

1. Базовые модели:

   • Asus K72F
   • Asus K72JR
   • Asus K72JK

2. Модели с разными процессорами в том же корпусе:

   • Asus K72DR (с платформой AMD)
   • Asus K72IC

Важное предупреждение о совместимости:

• Несовместим с K72J (обычно у него более короткий шлейф и другая распиновка — версия 1).
• Несовместим с моделями серий N, G, X и другими, даже если у них матрица того же размера.
• Совместимость определяется не размером экрана (17.3"), а логикой материнской платы и ревизией (версией) комплектующих.

Рекомендация перед покупкой:

1. Разберите ноутбук и снимите шлейф.
2. Сфотографируйте всю его длину и крупно маркировку.
3. Сравните фото с фото продавца при заказе.
4. Уточните у продавца, что вам нужен шлейф именно для K72, длинный, версии 2 (REV 2.0) и пришлите ему фото старого.

Это гарантирует, что вы получите подходящую деталь и избежите проблем с установкой.
