Шлейф матрицы Dell Inspiron 15-5000, 5555, 5558 touch

Отличный вопрос! Термин "шлейф матрицы" (или "шлейф дисплея") для серии Dell Inspiron 15-5000, включая модели 5555 и 5558, — это обобщение. Важно понимать, что не существует одного универсального шлейфа для всех этих моделей. Конкретная деталь зависит от трех ключевых факторов:

1. Точная модель ноутбука (например, Inspiron 5558, 5568, 5578 и т.д.).
2. Конфигурация дисплея (сенсорный или несенсорный, разрешение).
3. Тип разъема на материнской плате (более старые 30-пиновые или современные 40-пиновые eDP).

Ниже приведено общее описание, характеристики и руководство по поиску нужной детали.

Общее описание шлейфа матрицы (LCD Cable / eDP Cable)

Шлейф дисплея — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он передает видеосигнал, данные от сенсорного экрана (если есть) и питание на подсветку матрицы.

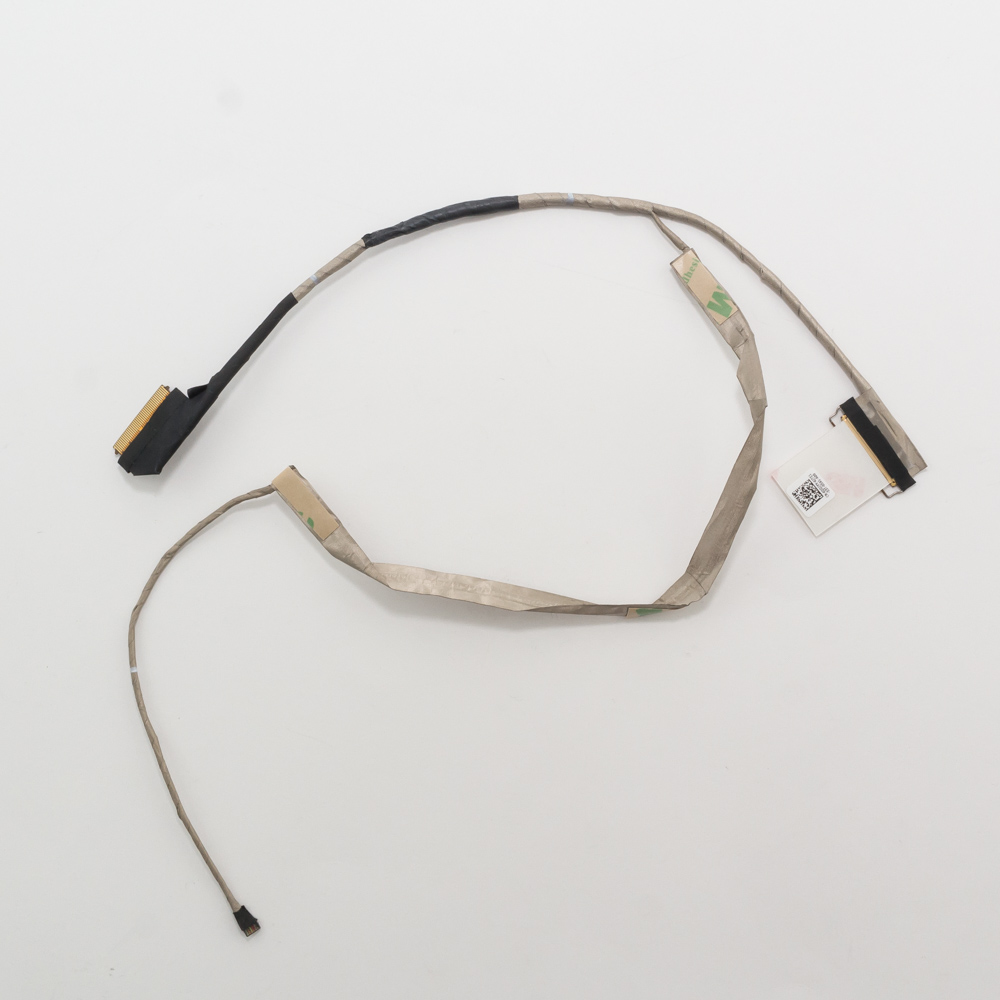

Для сенсорных моделей (Touch), таких как 5558 Touch, шлейф обычно объединенный (combo) — он содержит в одном шлейфе два отдельных кабеля:

1. eDP (Embedded DisplayPort) кабель — для передачи изображения на матрицу.
2. Кабель сенсорной панели (Touch Panel Flex) — для передачи данных от сенсорного слоя к контроллеру.

Технические характеристики (типовые)

• Тип интерфейса: eDP (Embedded DisplayPort) версии 1.2 или 1.3.
• Количество контактов (пинов):
  • Для НЕ сенсорных дисплеев: Обычно 30-pin (более старые версии, например, для 5552) или 40-pin (более новые, стандарт для eDP).
  • Для СЕНСОРНЫХ дисплеев (объединенный шлейф): Чаще всего 40-pin eDP + отдельные пины для тачскрина (общее количество контактов в разъеме может быть 40+10 или реализовано иначе в едином шлейфе).
• Длина: Приблизительно 25-35 см, в зависимости от конкретного расположения разъемов.
• Конфигурация: Прямой или с поворотом на 90°/180° на одном из концов, что критически важно для совместимости.

Парт-номера (P/N) и совместимые модели

Внимание! Это примеры реальных парт-номеров. Перед покупкой необходимо разобрать ноутбук и визуально сравнить шлейф, а также проверить точную модель и Service Tag на официальном сайте Dell.

Для модели Dell Inspiron 15 5558 (включая сенсорные версии):

• P/N (FRU): 0ZR7XH, 04T4K6, 0J8M3G, 0P8H8F
• Описание: Комбинированный кабель дисплея eDP + тачскрин (Touch Screen Cable).
• Совместимые модели (пример): Inspiron 15 (5558), Vostro 15 (3558) — только при совпадении конфигурации дисплея.

Для модели Dell Inspiron 15 5555 / 5559 / 5568 / 5578 (серия с процессорами AMD и Intel):

• P/N (FRU): 0GYVY7, 0M0NTW, 07H8VY, 0VYV6H
• Описание: Кабели могут быть как для обычных, так и для сенсорных дисплеев. Модели 5568/5578 — это уже "2-в-1" с сенсорным экраном, и шлейф для них специфический.
• Совместимые модели: Обычно шлейфы совместимы в рамках одной подсерии (например, 5555/5559), но не всегда между 5558 и 5568. 5555 (AMD) и 5558 (Intel) чаще всего имеют разные шлейфы.

Для модели Dell Inspiron 15 5566 / 5567 / 5570 (более поздние поколения):

• P/N (FRU): 0K6D8H, 0D4H37, 07T1F3
• Важно: У этих моделей чаще используется чисто 40-пиновый eDP шлейф (без объединения с тачскрином для некоторых конфигураций).

Ключевые совместимые серии (пересекающиеся по деталям)

Шлейфы от Inspiron 15 5000 серии могут быть совместимы с некоторыми моделями из серий:

• Dell Vostro 15 3000 (3558, 3568, 3578) — одинаковые платформы.
• Dell Inspiron 17 5000 (серии 5755, 5758, 5767) — могут использовать аналогичные шлейфы, но другой длины.
• Dell Inspiron 15 7000 (серии 7568, 7569) — требуется проверка, возможны отличия.

ВАЖНОЕ РУКОВОДСТВО ПО ПОИСКУ ПРАВИЛЬНОГО ШЛЕЙФА:

1. Определите точную модель: Найдите наклейку на нижней крышке (например, Inspiron 15 5568).
2. Используйте Service Tag: Введите Service Tag (7-значный код с той же наклейки) на официальном сайте Dell Support. В разделе "Documentation" или "Parts" можно найти оригинальный парт-номер (FRU) для шлейфа дисплея вашей конкретной конфигурации.
3. Визуальная идентификация (самый надежный способ):
   • Аккуратно разберите ноутбук (отключив батарею).
   • Сфотографируйте старый шлейф — его форму, расположение разъемов, количество пинов.
   • Сравните с фотографиями продавца. Особое внимание уделите форме и расположению разъемов на обоих концах.

Где искать запчасти: Ищите по парт-номерам (P/N) на AliExpress, eBay, в российских магазинах запчастей для ноутбуков (например, Notebook1, Zapadspb и др.).

Вывод: Для Dell Inspiron 15-5000 (5555, 5558 Touch) не существует единого шлейфа. Используйте Service Tag на сайте Dell или визуальное сравнение со старой деталью для 100% точного подбора.
