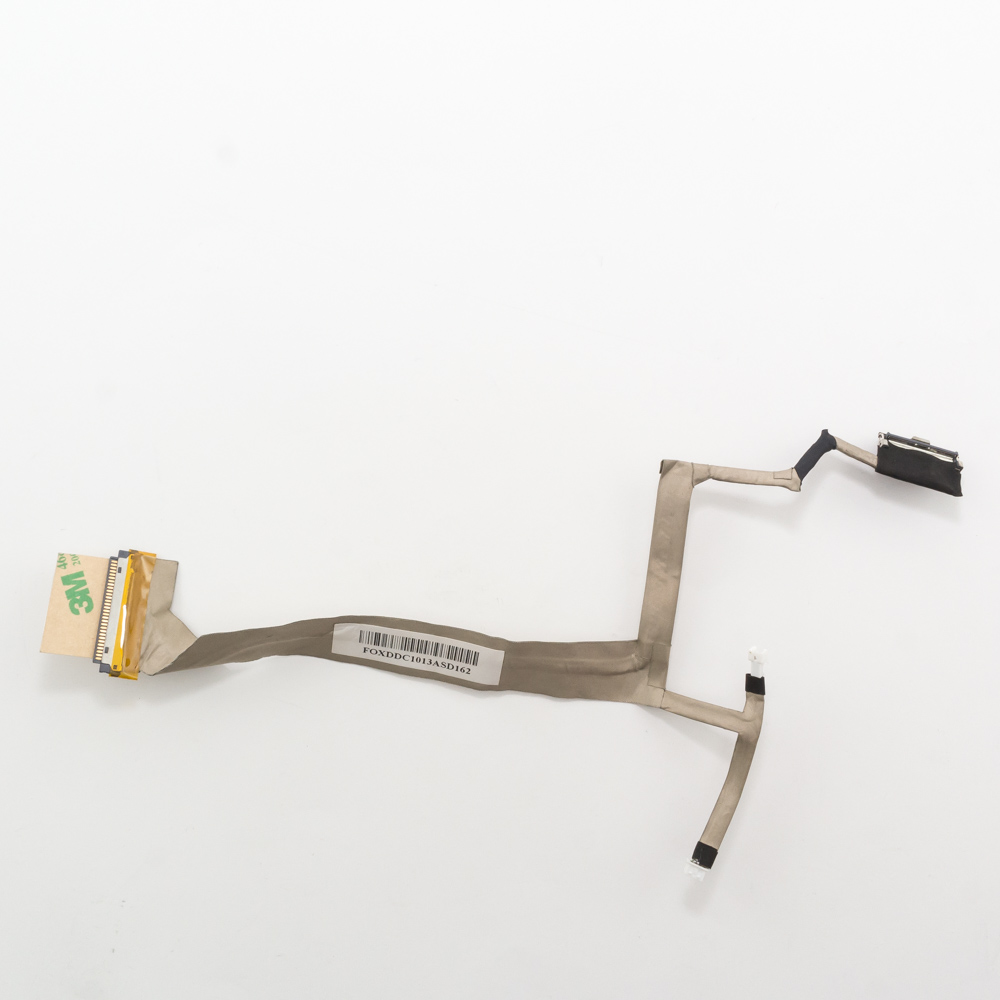

Шлейф матрицы HP Pavilion dv6-1000

Отличный выбор! Ноутбук HP Pavilion dv6-1000 — это целая серия (серия 1000 в линейке dv6), выпускавшаяся примерно в 2008-2009 годах. Это были мультимедийные ноутбуки начального-среднего уровня с характерным для того времени дизайном и хорошей производительностью для своих задач.

Вот подробное описание, характеристики и информация по совместимости.

Общее описание и ключевые особенности

HP Pavilion dv6-1000 позиционировался как "развлекательный центр". Его отличительные черты:

• Дизайн: Классический для Pavilion того времени — темно-коричневый или черный корпус с глянцевой крышкой и вставкой с текстурой "имитация алюминия" вокруг клавиатуры и тачпада.
• Мультимедийность: Часто оснащался отдельными мультимедийными клавишами, качественной по тем временам аудиосистемой Altec Lansing с сабвуфером (на некоторых моделях).
• Экран: 15.6-дюймовый ЖК-дисплей с разрешением 1366x768 (HD), что было стандартом для этого класса.
• Надежность: В целом надежная модель, но со временем могли появиться типичные для аппаратов того возраста проблемы: перегрев (требует чистки и замены термопасты), выход из строя разъемов, проблемы с аккумулятором.

Типовые технические характеристики (варьируются в зависимости от конкретной модели)

• Процессор (CPU):
  • Intel: Core 2 Duo серии T6000 (напр., T5800, T6400) или P7000 (напр., P7350).
  • AMD: Turion X2 Ultra (напр., ZM-80, ZM-85) или Athlon X2 (напр., QL-60, QL-62).
• Чипсет: Intel PM45 + ICH9M (для Intel) / AMD M780G + SB700 (для AMD).
• Оперативная память (RAM): От 2 ГБ до 4 ГБ DDR2 (часто 2x2048 МБ). 2 слота SO-DIMM. Максимальный официальный объем — 4 ГБ, неофициально иногда работало 8 ГБ.
• Видеокарта (GPU): Были как дискретные, так и интегрированные варианты:
  • Дискретные (основные для игр/графики):
    • NVIDIA GeForce 9600M GT (512 МБ) — самый производительный вариант в серии.
    • ATI Mobility Radeon HD 4530 (512 МБ) — средний уровень.
    • ATI Mobility Radeon HD 4650 (1 ГБ) — также мощная карта на части моделей.
  • Интегрированные (для офисных задач):
    • Intel GMA 4500MHD (в моделях с Intel).
    • ATI Radeon HD 3200 (в моделях с AMD).
• Жесткий диск (HDD): 250 ГБ, 320 ГБ или 500 ГБ SATA 2.5" (5400 об/мин).
• Оптический привод: DVD±RW с поддержкой LightScribe (для подписывания дисков) или Blu-ray Combo (BD-ROM + DVD±RW).
• Экран: 15.6" HD BrightView (глянцевый), разрешение 1366x768.
• Аудио: Аудиосистема Altec Lansing, стереодинамики, часто + сабвуфер.
• Камера: Веб-камера HP (обычно 1-2 Мп).
• Сетевые интерфейсы:
  • Wi-Fi 802.11a/b/g/n (обычно Broadcom или Intel).
  • Ethernet 10/100/1000.
  • Bluetooth 2.0 (опционально).
• Порты и разъемы:
  • 3 x USB 2.0
  • HDMI
  • VGA
  • Разъемы для микрофона и наушников
  • Кард-ридер 5-в-1 (SD, MMC, MS, MS Pro, xD)
  • ExpressCard/54
• Аккумулятор: 6-элементный литий-ионный (емкость ~ 47-55 Вт·ч).
• Операционная система: Предустановлена Windows Vista Home Premium (64-bit), позже обновлялась до Windows 7.

Парт-номера (Product Number / P/N) и точные модели

Серия dv6-1000 включает множество конфигураций. Основные парт-номера (первые цифры могут варьироваться в зависимости от региона):

• KNxxxEA (для рынка Европы/России)
• KRxxxEA
• WJxxxEA
• WKxxxEA
• WMxxxEA

Примеры точных моделей:

• HP Pavilion dv6-1010ej (KN006EA)
• HP Pavilion dv6-1010ed (KR011EA)
• HP Pavilion dv6-1010ew (WJ963EA)
• HP Pavilion dv6-1011ez
• HP Pavilion dv6-1012ez
• HP Pavilion dv6-1013ez
• HP Pavilion dv6-1030ej
• HP Pavilion dv6-1035er (с процессором AMD)

Важно: Для поиска точных запчастей всегда используйте полный парт-номер, указанный на наклейке под аккумулятором.

Совместимые модели и взаимозаменяемость запчастей

Большинство компонентов внутри серии dv6-1000 взаимозаменяемы. Также высокая степень совместимости с другими сериями на одной платформе (шасси).

1. Близкородственные серии (максимальная совместимость):

• HP Pavilion dv6-1100, dv6-1200 — следующие серии, часто используют то же шасси (например, Compaq Presario CQ60, CQ61 на аналогичной платформе). Материнские платы могут отличаться чипсетом/видеокартой, но корпуса, экраны, клавиатуры, приводы, аккумуляторы часто подходят.
• HP Pavilion dv7-1000/1100 (17-дюймовая версия) — многие внутренние компоненты (ОЗУ, HDD, Wi-Fi, процессор) совместимы, но корпусные детали, экран и аккумулятор — нет.

2. Совместимость ключевых компонентов:

• Материнская плата: Должна точно соответствовать парт-номеру платы или модели ноутбука. Платы от dv6-1010ej и dv6-1010ed, скорее всего, взаимозаменяемы, но от модели с NVIDIA и ATI — нет.
• Экран (матрица): Совместим с другими ноутбуками, использующими 15.6" LCD с разрешением 1366x768 (HD), подключением через 40-пиновый LVDS-разъем и одинаковым расположением креплений. Подойдет от многих моделей HP, Compaq, а также некоторых Acer, Dell, Lenovo того же периода. Ключевые параметры: физический размер, разрешение, тип подсветки (CCFL — ламповая, что и используется в dv6-1000), разъем и расположение креплений.
• Аккумулятор: Совместим с батареями, имеющими такой же форм-фактор и напряжение. Подходят аккумуляторы от dv6-1100, dv6-1200, а также от Compaq CQ60/CQ61/CQ62 с маркировкой HSTNN-UB** (например, HSTNN-UB72). Емкость может отличаться.
• Блок питания: Подойдет любой совместимый БП HP с параметрами 18.5V / 3.5A (65W) или 18.5V / 4.9A (90W) и стандартным разъемом. Используется во многих моделях HP/Compaq.
• Оперативная память: DDR2 SO-DIMM 800 MHz (PC2-6400). Совместима с абсолютным большинством ноутбуков 2007-2009 гг.
• Жесткий диск/SSD: Стандартный 2.5" SATA. Совместим с любым современным ноутбуком/ПК через SATA.
• Клавиатура: Должна точно соответствовать форм-фактору и разъему для серии dv6-1000/1100. Часто взаимозаменяема в пределах этих серий.

Рекомендация: При поиске запчастей всегда сверяйте парт-номер детали (FRU Spare Part Number), который можно найти в сервисном мануале (Service Manual) для HP Pavilion dv6-1000. Это гарантирует 100% совместимость.
