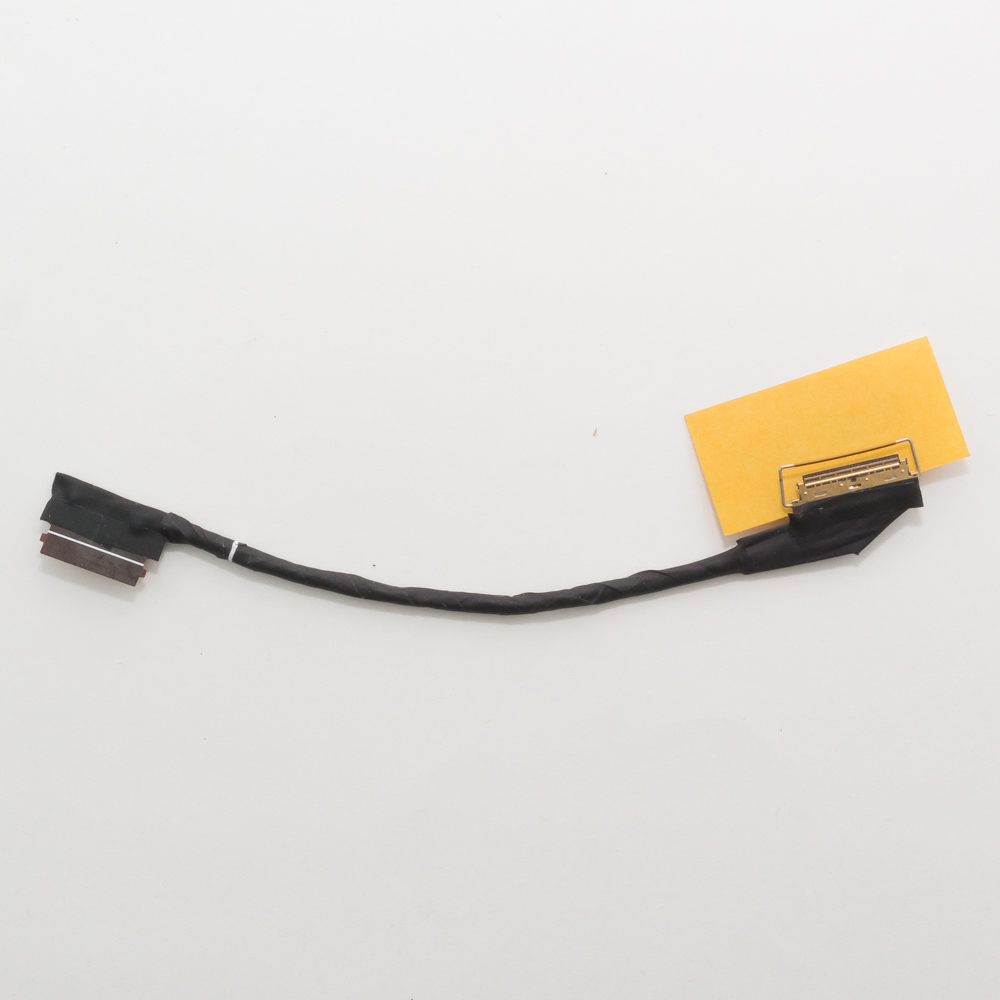

Шлейф матрицы Lenovo Yoga 14-20FY-0002US 30pin eDP

Отличный запрос. Вот подробная информация о шлейфе дисплея (eDP-кабеле) для вашей модели Lenovo Yoga 14-20FY-0002US.

Описание

Это 30-контактный (30-pin) гибкий плоский кабель (FFC), предназначенный для передачи сигнала eDP (Embedded DisplayPort) от материнской платы ноутбука к дисплею. Он является критически важным компонентом, обеспечивающим связь между графической системой (интегрированной или дискретной) и матрицей экрана.

Основные функции:

• Передача видеоизображения высокого разрешения.
• Передача данных для сенсорного экрана (если он есть в комплектации).
• Подача питания на матрицу дисплея (обычно +3.3V или +5V).
• Передача данных управления подсветкой (например, для регулировки яркости через ШИМ).

Типичные признаки неисправности:

• Полное отсутствие изображения при работающем ноутбуке (слышна загрузка ОС, горят индикаторы).
• Искаженное изображение: полосы, артефакты, рябь, мерцание.
• Прерывистое изображение: пропадает при изменении угла наклона крышки или при легком нажатии на нее.
• Частичная подсветка: половина экрана темная, неравномерная засветка.

Технические характеристики (общие для данного типа кабеля)

• Тип разъема: 30-pin eDP (двусторонний или односторонний контактный ряд, шаг контактов обычно 0.5 мм).
• Длина: Приблизительно 25-35 см (зависит от конкретного производителя-поставщика).
• Конфигурация: Часто имеет дополнительный 2-4 контактный отвод для подключения веб-камеры и микрофонов, расположенных в верхней крышке.
• Экранирование: Качественные шлейфы имеют металлизированное экранирование для защиты от помех.
• Ключ (polarization key): Имеет специальный "ключ" для предотвращения неправильного подключения.

Парт номера (Part Numbers / FRU)

Важно: Для вашей конкретной модели (Yoga 14-20FY-0002US) следует искать шлейф с одним из этих номеров. Они взаимозаменяемы.

• SS140210010
• SS140210011
• 5C11C04852 (устаревший, но часто встречается)
• 5C11C04853
• FRU: 5C11C04853 (FRU — Field Replaceable Unit)

Где искать номер на самом шлейфе: На белой или прозрачной пластиковой части (коннекторе) или на самой гибкой ленте часто нанесен маркировочный код, например, 140210010 или 5C11C04853.

Совместимые модели Lenovo

Этот шлейф используется в линейке Lenovo Yoga Slim 7 / Yoga 7 14ITL5 (именно к этой серии относится ваша модель 20FY). Он совместим со всеми моделями, имеющими одинаковую компоновку материнской платы и дисплея.

Основные совместимые серии и конкретные модели:

• Lenovo Yoga Slim 7 14ITL5 (вся серия)
• Lenovo Yoga 7 14ITL5 (вся серия)
• Lenovo Yoga 14s 2021 (китайское название для той же серии)
• Конкретные модели, например:
  • Lenovo Yoga Slim 7 14ITL5 (82A3, 82A5)
  • Lenovo Yoga 7 14ITL5 (82BH, 82BF)
  • Lenovo Yoga 14-20FY-0002US (ваша модель)
  • Lenovo Yoga 14-20FY-0001US
  • Lenovo Yoga 14-20FY-0003US
  • Lenovo Yoga 14-20FY-0004US
  • Lenovo Yoga 14-20FY-0005US
  • И другие модификации с индексом 20FY.

Важное примечание по совместимости:

• Убедитесь, что в вашем ноутбуке установлена матрица с разрешением 2.2K (2240x1400) или 2.8K (2880x1800). Шлейфы для моделей с разрешением 4K (3840x2400) могут быть другими (чаще всего 40-pin).
• Перед покупкой настоятельно рекомендуется вскрыть ноутбук (отключив аккумулятор) и переписать маркировку со старого шлейфа, а также сфотографировать его расположение и форму коннекторов. Это гарантирует 100% совместимость.

Рекомендации по поиску и замене

1. Поиск: Ищите по парт-номерам (SS140210010, 5C11C04853) или по фразе "eDP cable for Lenovo Yoga Slim 7 14ITL5".
2. Проверка: На Aliexpress, eBay или в специализированных магазинах запчастей для ноутбуков всегда сверяйте фото продавца с вашим оригинальным шлейфом.
3. Замена: Работа требует аккуратности. Коннекторы имеют очень хрупкие защелки. Лучше доверить процедуру специалисту, если нет опыта. Обязательно отключайте встроенный аккумулятор перед началом работ.
