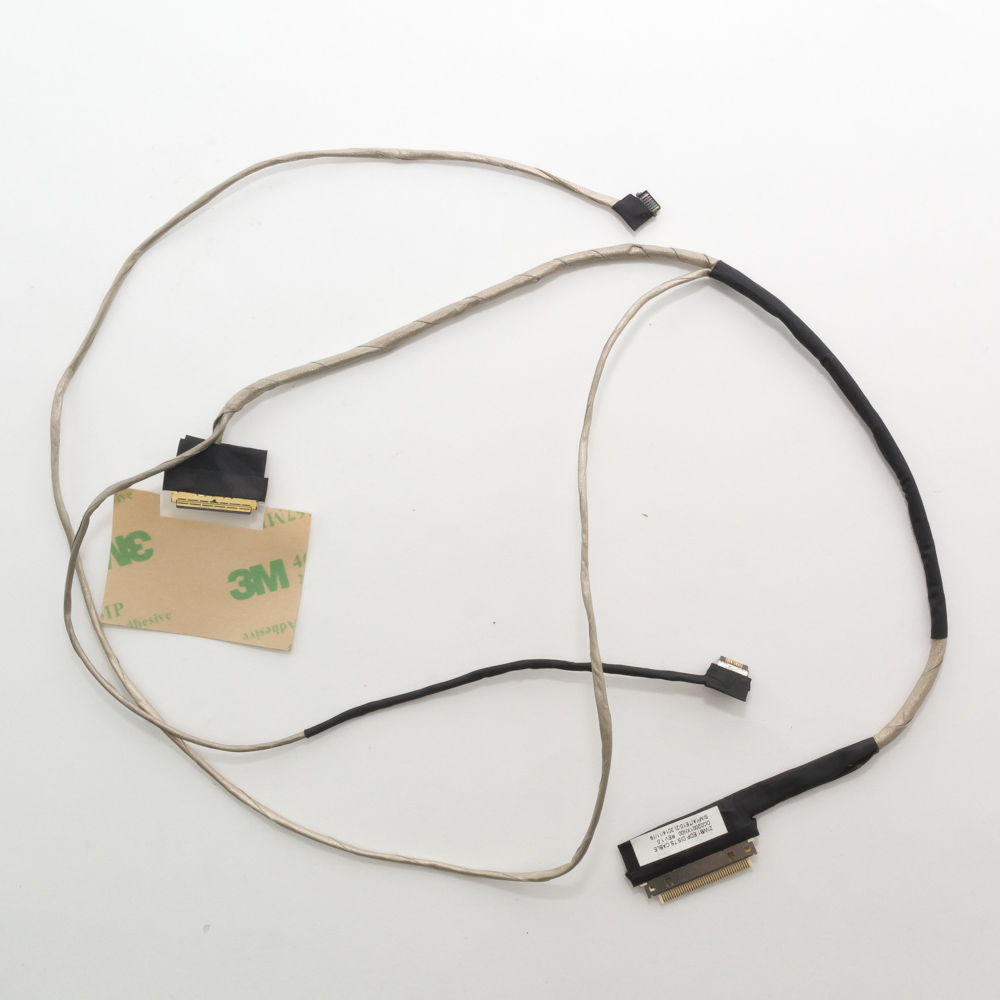

Шлейф матрицы Lenovo B50-30, B50-45, B50-70 с тачскрином

Отличный вопрос. Шлейф матрицы с тачскрином — это комбинированный кабель, который передает одновременно видеосигнал от материнской платы к экрану и данные от сенсорной панели (тачскрина) к контроллеру на плате.

Важно понимать, что Lenovo B50-30, B50-45 и B50-70 — это разные модели с разными платформами и разъемами. У них нет единого универсального шлейфа. Совместимость определяется точной моделью ноутбука и, что критично, точной моделью дисплейного модуля (матрицы).

Ниже приведено общее описание, характеристики и парт-номера для каждой серии.

Общее описание и технические характеристики шлейфа матрицы с тачскрином

Назначение: Передача цифрового видеосигнала (по интерфейсу LVDS или eDP) и данных от проекционно-емкостного тачскрина (обычно протокол I2C) между материнской платой и дисплейным модулем.

Конструкция:

• Основной широкий шлейф: 30-40 контактов для передачи видео (LVDS/eDP) и питания подсветки матрицы.
• Дополнительный узкий шлейф: 4-6 контактов для подключения тачскрина. Часто эти два шлейфа объединены в один жгут или имеют общий разъем на стороне материнской платы.
• Разъемы: Тонкие, плоские FPC (Flexible Printed Circuit) разъемы с защелками. На материнской плате обычно один широкий разъем, куда вставляется весь блок.
• Длина: Приблизительно 30-40 см, в зависимости от конструкции ноутбука.

Ключевые параметры для подбора:

1. Тип интерфейса матрицы: LVDS (старшие модели B50-30) или eDP (более новые B50-45, B50-70).
2. Разрешение матрицы: HD (1366x768) или Full HD (1920x1080). Для eDP это особенно важно.
3. Количество пинов (контактов) на разъеме материнской платы: 30pin, 40pin. Это основной критерий.
4. Физическая совместимость: Форма разъема, положение фиксаторов, изгибы шлейфа.

Совместимые модели и парт-номера

ВНИМАНИЕ: Самый надежный способ найти нужную деталь — использовать Machine Type Model (MTM) вашего ноутбука. Он указан на наклейке на нижней крышке (например, 80ES, 80E3, 80EU и т.д.). Парт-номера могут различаться в зависимости от конкретной конфигурации.

1. Lenovo B50-30 (серии 80ES, 80EQ и др.)

• Платформа: Intel (Celeron, Pentium, Core i3/i5 4xx0U).
• Тип матрицы: Чаще LVDS, но могут быть и eDP.
• Характерный признак: Разъем на материнской плате обычно 40-pin (для комбинированного шлейфа тачскрина и матрицы).
• Примеры парт-номеров Lenovo (FRU):
  • DC02C00C210 (один из распространенных для конфигураций с тачскрином)
  • 5C10Z44761
  • 5C10Z44762
• Важно: Модели B50-30 без тачскрина используют обычный 30-пиновый LVDS шлейф, который несовместим.
• Совместимые модели (ориентировочно): Только определенные конфигурации B50-30 с сенсорным экраном. Не совместим с B50-45/B50-70.

2. Lenovo B50-45 / B50-50 (серии 80E3, 80E4 и др.)

• Платформа: AMD (процессоры серии E/A4/A6/A8).
• Тип матрицы: Чаще eDP.
• Парт-номера (FRU):
  • DC02C00C710 (распространенный номер)
  • 5C20C77513
  • 5C50D77593
• Совместимые модели: Конфигурации B50-45 и B50-50 с тачскрином. Не совместим с Intel-платформами (B50-30, B50-70).

3. Lenovo B50-70 (серии 80EU, 80EW и др.)

• Платформа: Intel (Core i3/i5/i7 4xxxU).
• Тип матрицы: eDP.
• Парт-номера (FRU):
  • DC02C00C410 (основной и самый распространенный номер для моделей с тачскрином)
  • 5C50C77819
  • 5C50C77820
• Совместимые модели: Конфигурации B50-70 с сенсорным экраном. Также может подходить к некоторым моделям B50-80 на аналогичной платформе, но это требует проверки по MTM.

Как точно определить нужный шлейф?

1. Разберите ноутбук и снимите шлейф. На самой гибкой ленте почти всегда нанесен парт-номер (например, FG G3T01 или AX-XXXX). Это самый прямой путь.
2. Используйте MTM ноутбука на сайтах запчастей или в интернет-магазинах. Вбейте "Lenovo 80ES FRU cable" или "шлейф дисплея Lenovo B50-30 MTM: 80ESXXXXX".
3. Сравните визуально: Купленный шлейф должен идеально совпадать по:
   • Количеству и расположению контактов на обоих концах.
   • Форме пластикового корпуса разъемов.
   • *Длине и траектории изгибов.

Вывод

Не существует "шлейфа матрицы для B50-30, B50-45, B50-70" как единой детали. Это три разных семейства с разной комплектацией.

• Для B50-30 (Intel, LVDS/eDP) ищите шлейф с FRU типа DC02C00C210.
• Для B50-45 (AMD, eDP) ищите шлейф с FRU типа DC02C00C710.
• Для B50-70 (Intel, eDP) ищите шлейф с FRU типа DC02C00C410.

Рекомендация: При заказе у продавца обязательно уточняйте MTM вашего ноутбука и, если возможно, сфотографируйте старый шлейф и разъем на материнской плате. Это сведет риск ошибки к минимуму.
