Шлейф матрицы Lenovo 110-14IBR

Конечно, вот подробное описание, технические характеристики и информация о совместимости для шлейфа матрицы ноутбука Lenovo 110-14IBR.

Общее описание

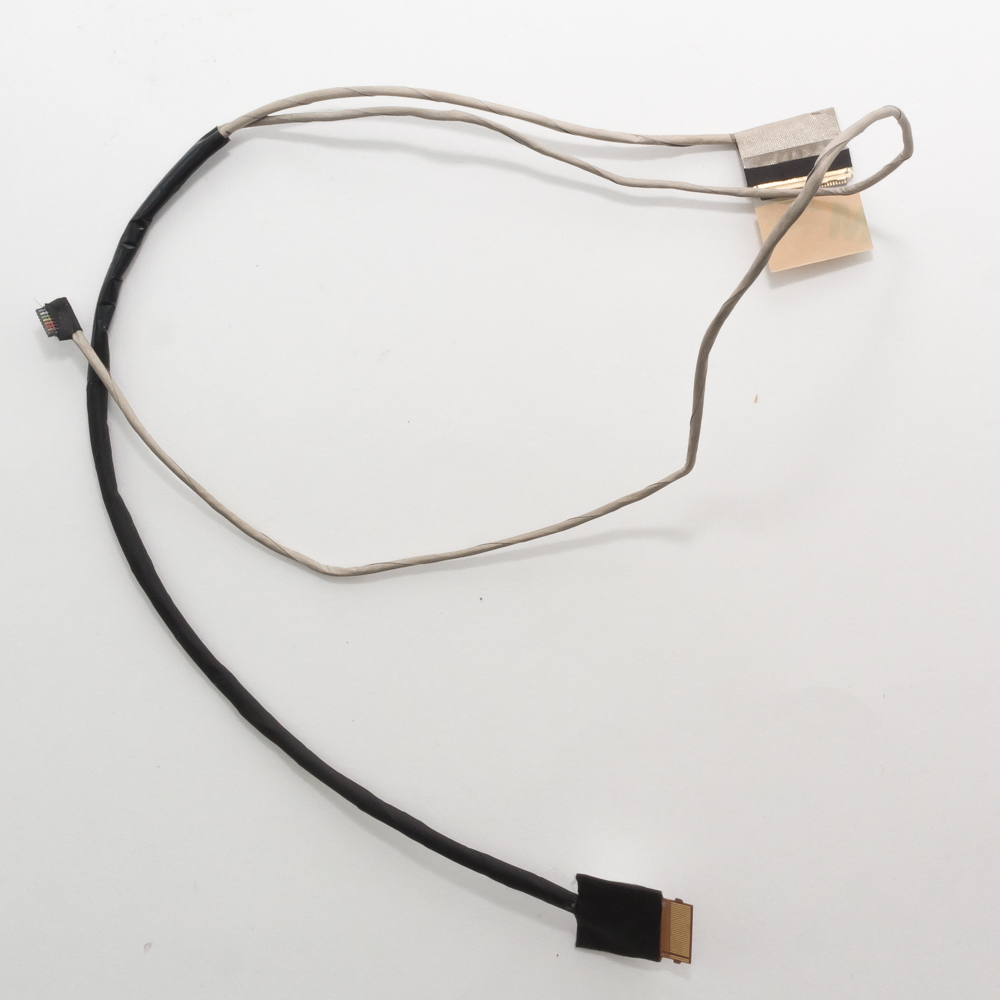

Шлейф матрицы (LCD cable, дисплейный кабель) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он передает видеосигнал, питание для подсветки матрицы и сигналы от веб-камеры (если она подключена через этот шлейф). В модели Lenovo 110-14IBR используется один из наиболее распространенных типов 30-пиновых (pin) шлейфов.

Основная функция: Обеспечение связи между системной платой и дисплеем. При его повреждении (перелом, царапины на дорожках, окисление контактов) возникают типичные неисправности: отсутствие изображения при работающем ноутбуке (черный экран, но есть подсветка или ее нет), искажение картинки (артефакты, полосы), неработающая веб-камера или инвертор подсветки (в моделях с CCFL-лампами, хотя в 110-14IBR обычно LED).

Технические характеристики (типичные для шлейфа этой модели)

• Тип разъема на стороне материнской платы: 30-пиновый (30-pin), плоский разъем типа FPC (Flexible Printed Circuit). Важно: Контактная площадка (ширина разъема) обычно имеет шаг 0.5 мм.
• Тип разъема на стороне матрицы: 30-пиновый (30-pin), плоский разъем типа FPC. Также с шагом 0.5 мм.
• Длина шлейфа: Приблизительно 25-35 см (зависит от конкретного производителя шлейфа и компоновки внутри ноутбука).
• Конфигурация: Стандартный двусторонний шлейф. Может иметь дополнительные ответвления или разъемы для:
  • Веб-камеры (обычно маленький тонкий разъем на 4-6 пинов).
  • Wi-Fi антенн (два кругых коаксиальных разъема типа U.FL/IPX, черный и белый) — встречается не всегда.
  • Микрофона (редко).
• Ключевая особенность для 110-14IBR: Шлейф подключается к материнской плате не напрямую, а через промежуточный переходник (adapter) или небольшую плату-ретранслятор, которая закреплена на задней крыше матрицы. Это критически важный момент при поиске и замене.

Парт-номера (Part Numbers / FRU)

Оригинальные номера запчастей от Lenovo (FRU - Field Replaceable Unit) для шлейфа дисплея Lenovo 110-14IBR (часто на базе платформы NM-A961):

• DC02C00C310 (самый распространенный номер)
• 5C10S26831
• 5C50S26833
• SLT1-14 (указан на самом шлейфе)

Внимание: Номер может незначительно отличаться в зависимости от модификации ноутбука (наличие/отсутствие веб-камеры, тип матрицы). Лучший способ определить нужный шлейф — разобрать ноутбук и посмотреть маркировку на старом шлейфе.

Совместимые модели ноутбуков

Данный шлейф подходит не только для Lenovo 110-14IBR, но и для множества других моделей на одинаковой материнской плате (NM-A961) и с аналогичной конструкцией крышки дисплея. Это очень распространенная платформа.

Основной список совместимых моделей:

• Lenovo V110-14ISK (самая близкая модель, практически идентичная)
• Lenovo V110-14IKB
• Lenovo V110-15ISK
• Lenovo V110-15IKB
• Lenovo IdeaPad 110-14ISK
• Lenovo IdeaPad 110-15ISK
• Lenovo IdeaPad 110-14IKB
• Lenovo IdeaPad 110-15IKB

Также может подходить для некоторых моделей серий:

• Lenovo B51-30
• Lenovo V310-14ISK (требует проверки, так как конструкция может отличаться)

Важные рекомендации при покупке и замене

1. Сверяйте визуально. Перед покупкой обязательно сравните фото шлейфа с вашим старым: расположение и тип дополнительных разъемов (для камеры, антенн), длину, форму и особенно расположение и тип переходной платы (adapter).
2. Проверяйте переходник. Часто выходит из строя или отклеивается именно небольшая плата-переходник на матрице. Иногда ее можно купить отдельно.
3. Альтернативный поиск. При заказе на AliExpress или в магазинах запчастей часто достаточно искать по запросу "LCD cable for Lenovo NM-A961" или "Шлейф дисплея Lenovo V110-14".
4. Аккуратность при установке. Разъемы на материнской плате и матрице очень хрупкие. Перед подключением убедитесь, что фиксаторы (защелки) подняты, вставьте шлейф до упора ровно, а затем аккуратно закройте фиксаторы. Неправильная установка может привести к короткому замыканию и повреждению материнской платы или матрицы.

Если у вас есть номер со старого шлейфа — используйте его для поиска. Это гарантирует 100% совместимость.
