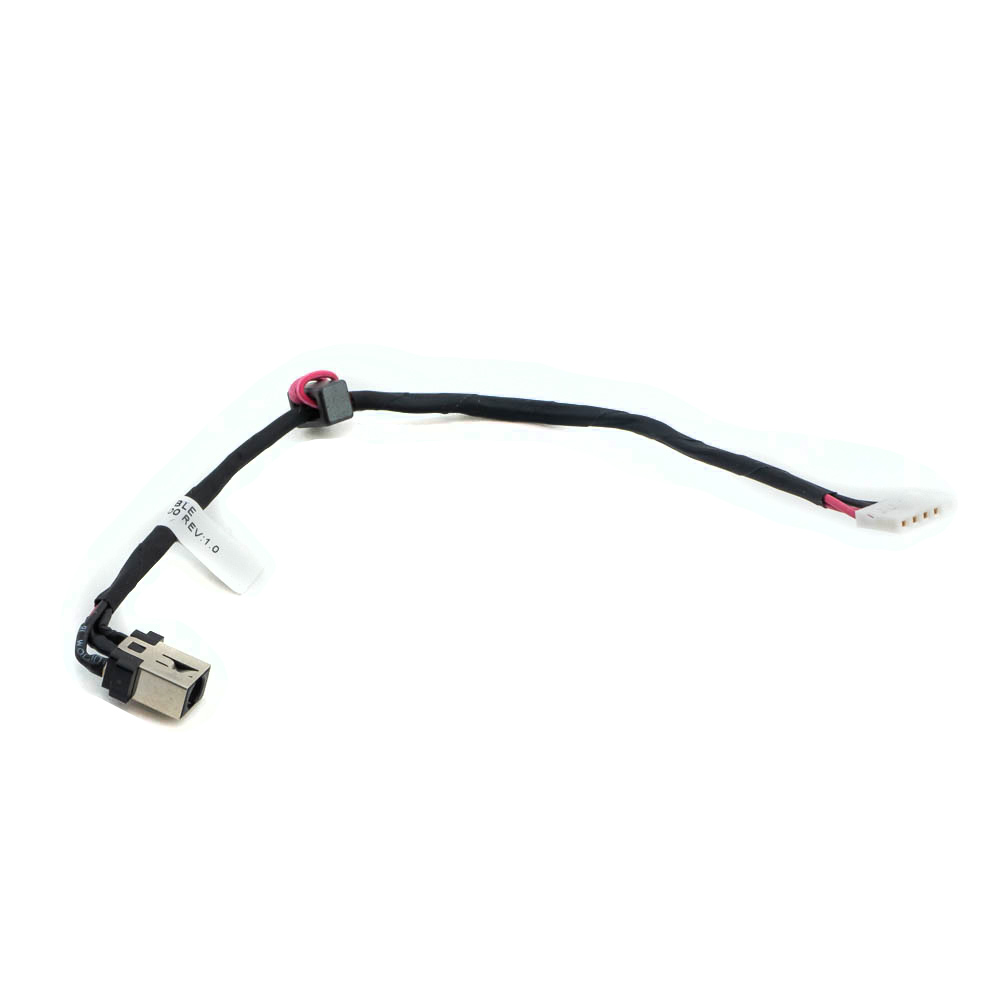

Разъем питания для Lenovo IdeaPad 100-14IBY, 100-15IBY с кабелем

Конечно! Вот подробное описание, технические характеристики и информация о совместимости для разъема питания (гнезда) ноутбуков Lenovo IdeaPad 100-14IBY и 100-15IBY.

Описание

Это гнездо (разъем) питания для ноутбука, также известное как DC-IN Jack или Power Jack. Оно устанавливается на материнскую плату и служит для подключения внешнего блока питания (адаптера). При частом или неаккуратном использовании этот разъем является распространенной точкой отказа — может расшататься, отломиться или отпаяться от платы, что приводит к невозможности зарядить ноутбук или работать от сети.

Внешний вид: Разъем круглый, с центральным штырьковым контактом (положительный "+"), внешней гильзой (отрицательный "-") и, как правило, двумя или тремя дополнительными крепежными "ушками" для пайки к материнской плате. Важно: Он относится к распространенному типу 5.5 x 2.5 мм, но это лишь внешний размер штекера адаптера. Само гнездо на плате имеет специфическую форму и распиновку.

Технические характеристики

• Тип разъема: DC Power Jack (гнездо для подключения внешнего адаптера).
• Совместимый штекер адаптера: 5.5 мм (внешний диаметр) x 2.5 мм (внутренний диаметр). Полярность: центральный штырь — плюс (+), внешняя гильза — минус (-).
• Выходное напряжение адаптера: 20V DC (стандарт для этой серии).
• Выходной ток адаптера: Обычно 2.25A, 3.25A или 4.5A в зависимости от конфигурации ноутбука.
• Конструкция: Разъем для пайки на материнскую плату (сквозной монтаж — THT). Имеет центральный контакт, внешний контакт и 2-3 крепежных лепестка для механической фиксации.
• Контакт с кабелем: В комплекте часто поставляется с уже припаянным отрезком кабеля (около 10-15 см) с разъемом для подключения к материнской плате. Это облегчает замену, так как не требует пайки непосредственно на самой материнской плате в труднодоступном месте.

Парт-номера (Part Numbers / P/N) и артикулы

Официального единого парт-номера на этот компонент от Lenovo часто не существует, так как он считается частью материнской платы. Однако на рынке запчастей он продается под следующими распространенными артикулами, которые используются производителями комплектующих и продавцами:

• DCJACK-044 (самый распространенный код)
• JACK-044
• 044 DC Jack
• Для поиска: "DC Jack for Lenovo IdeaPad 100-14IBY", "Power Socket for Lenovo 100-15IBY"
• Китайские артикулы: Может обозначаться как LJ-044, DJ-044 и подобными вариациями.

Важно: При заказе обращайте внимание на фото — разъем должен точно совпадать по форме и расположению контактов со старым. Лучше всего выпаять старый разъем и сравнивать его с фото продавца.

Совместимые модели ноутбуков Lenovo

Разъем совместим с целым рядом моделей серий IdeaPad 100, 110, 300 и некоторых других, которые используют одинаковую конструкцию материнской платы или ее расположение.

Основные и гарантированно совместимые модели:

• Lenovo IdeaPad 100-14IBY (80MH)
• Lenovo IdeaPad 100-15IBY (80MJ)
• Lenovo IdeaPad 100-14IBD
• Lenovo IdeaPad 100-15IBD

Другие совместимые модели (требуют проверки по фото, но в 95% случаев подходят):

• Lenovo IdeaPad 110-14IBR, 110-15IBR, 110-14AST, 110-15AST
• Lenovo IdeaPad 110-14ISK, 110-15ISK
• Lenovo IdeaPad 300-14IBR, 300-15IBR
• Lenovo IdeaPad 305-14IBD, 305-15IBD
• Lenovo IdeaPad 500-14ISK, 500-15ISK (часть модификаций)
• Некоторые модели серии Lenovo V110 (14/15ISK, 14/15AST)

Как убедиться в совместимости:

1. Найдите точную модель своего ноутбука (на наклейке на нижней крышке, например, 80MJ006HRA).
2. Сравните фото вашего сломанного разъема с фото разъема у продавца.
3. Уточните у продавца совместимость по вашей модели.

Примечание по ремонту

Замена этого разъема требует навыков пайки и аккуратности, так как контакты припаяны к многослойной материнской плате. Если вы не уверены в своих силах, лучше доверить работу профессионалу. При покупке обращайте внимание на качество разъема — слишком дешевые варианты могут иметь плохой контакт или хрупкий пластик.
