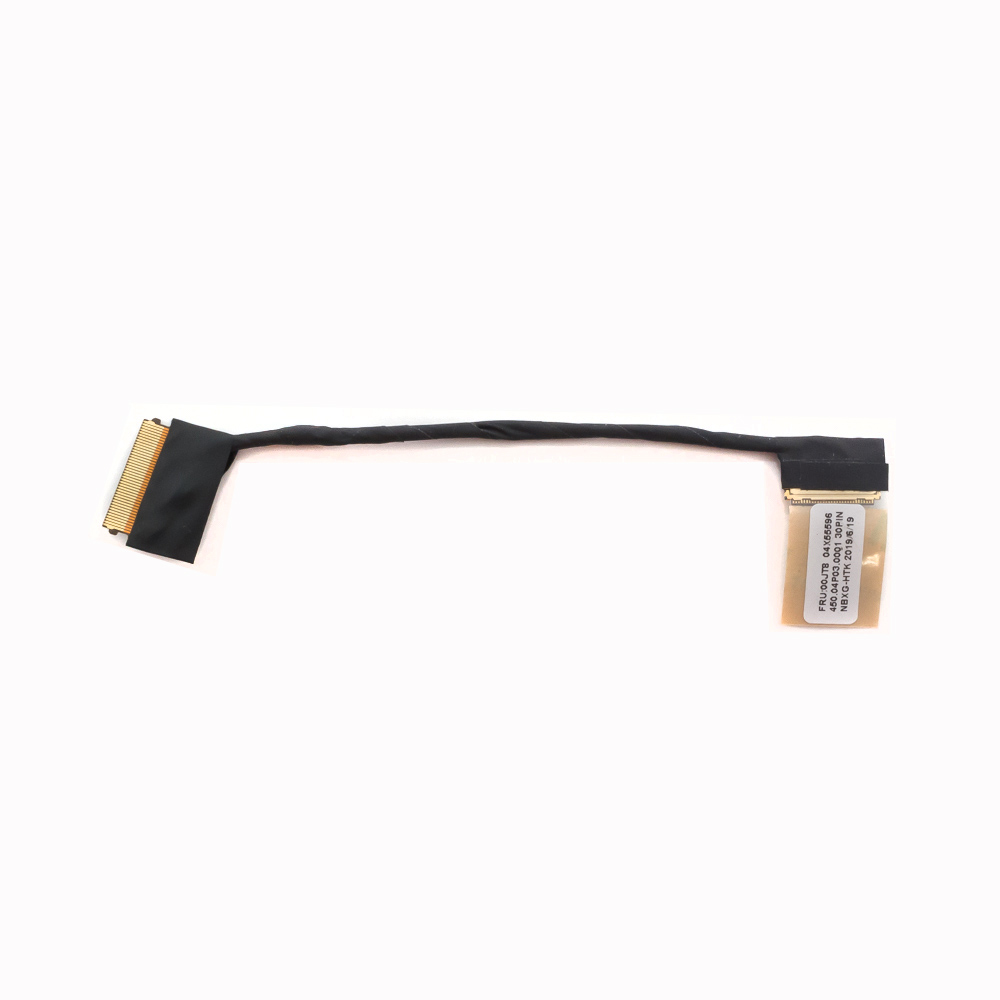

Шлейф матрицы Lenovo X1 Carbon 4th Gen, X1 Yoga 1st Gen

Отличный выбор! Шлейфы для этих моделей — частый вопрос, так как они подвержены износу из-за постоянного открывания/закрывания крышки.

Описание шлейфа дисплея (LCD Cable) для Lenovo X1 Carbon 4th Gen / X1 Yoga 1st Gen

Этот шлейф — критически важный компонент, соединяющий материнскую плату ноутбука с дисплеем и всей его периферией в крышке. Он передает:

• Сигнал изображения с материнской платы на матрицу (экран).
• Питание на матрицу и подсветку.
• Данные от камеры (720p HD или IR Camera для Windows Hello).
• Данные от микрофонов (в рамке дисплея).
• Сигналы от антенн Wi-Fi/Bluetooth, которые обычно расположены в верхней части крышки.

Конструкция: Гибкий плоский кабель (FFC), проложенный через петли шарнира. Выход из строя часто связан с перегибом в этом месте, что приводит к обрыву дорожек. Типичные симптомы неисправности: мерцающий или отсутствующий изображение, неработающая камера, пропадающий звук из микрофонов, артефакты на экране.

Технические характеристики (общие)

• Тип разъема: Гибкий плоский кабель (FFC/FPC).
• Разъем на стороне материнской платы: 40-контактный (для сигналов eDP и периферии).
• Разветвление: Шлейф разделяется на несколько коннекторов на стороне дисплея:
  • Основной 40-контактный (или 30-контактный) eDP-разъем для матрицы.
  • Маленький разъем для камеры.
  • Разъемы для микрофонов (могут быть паянными).
• Длина: Приблизительно 25-30 см, в зависимости от точной трассировки.
• Особенность: Для X1 Yoga 1st Gen шлейф должен быть рассчитан на поворотный механизм (шарнир на 360°), хотя в этих поколениях он часто идентичен шлейфу для Carbon.

Парт-номера (FRU Part Numbers)

Внимание! Это ключевой момент. Номер FRU зависит от конфигурации ноутбука, особенно от типа установленной камеры. Использование шлейфа с неподходящим FRU может привести к неработоспособности камеры или других функций.

Актуальные парт-номера от Lenovo:

1. FRU 00HW023 — Самый распространенный вариант. Шлейф для моделей со стандартной HD-камерой (720p).

   • Подходит для большинства конфигураций X1 Carbon 4th и X1 Yoga 1st без функции распознавания лица.

2. FRU 00HW022 — Шлейф для моделей с IR-камерой для Windows Hello.

   • Используется в премиальных конфигурациях с функцией распознавания лица через камеру.

3. FRU 00HW024 — Также встречается, обычно как альтернатива 00HW023 для некоторых регионов или сборок.

Важно: При заказе всегда ориентируйтесь на FRU, а не на коммерческий номер модели. FRU обычно напечатан на самом шлейфе (белой наклейке).

Совместимые модели ноутбуков

Шлейфы с указанными FRU полностью совместимы со следующими моделями:

• Lenovo ThinkPad X1 Carbon (4th Generation)

  • Модели ноутбуков: 20FB, 20FC, 20F4, 20F5, 20F6, 20F7
  • Типовые подмодели: 20FBS0EG00, 20FCS47E00, 20F4S0N800 и т.д.

• Lenovo ThinkPad X1 Yoga (1st Generation)

  • Модели ноутбуков: 20FQ, 20FR, 20FS
  • Типовые подмодели: 20FQS0EG00, 20FRS1GM00 и т.д.

Ключевой момент совместимости: X1 Carbon 4th Gen и X1 Yoga 1st Gen используют одинаковые шлейфы с одинаковыми FRU-номерами. Это связано с единой конструктивной базой (одинаковая материнская плата и расположение разъемов).

Рекомендации при замене

1. Определите свой FRU: Разберите ноутбук и посмотрите номер на старом шлейфе. Это самый надежный способ.
2. Проверьте камеру: Если у вас есть IR-камера (с линзой по соседству с основной), вам нужен 00HW022. Если камера одна, без дополнительного ИК-датчика — 00HW023.
3. Остерегайтесь подделок: Покупайте у проверенных поставщиков. Оригинальные шлейфы Lenovo имеют качественную пайку и четкую маркировку.
4. Аккуратность при установке: Разъемы очень хрупкие. Защелкивайте их аккуратно, без чрезмерных усилий. Правильно проложите шлейф по штатным каналам, чтобы избежать перегибов.

Правильно подобранный шлейф вернет вашему устройству полную функциональность. Удачи в ремонте
