Шлейф матрицы Lenovo Ideapad 330S-15IKB

Конечно, вот подробное описание шлейфа матрицы для ноутбука Lenovo IdeaPad 330S-15IKB, включая технические характеристики, парт-номера и совместимые модели.

Общее описание

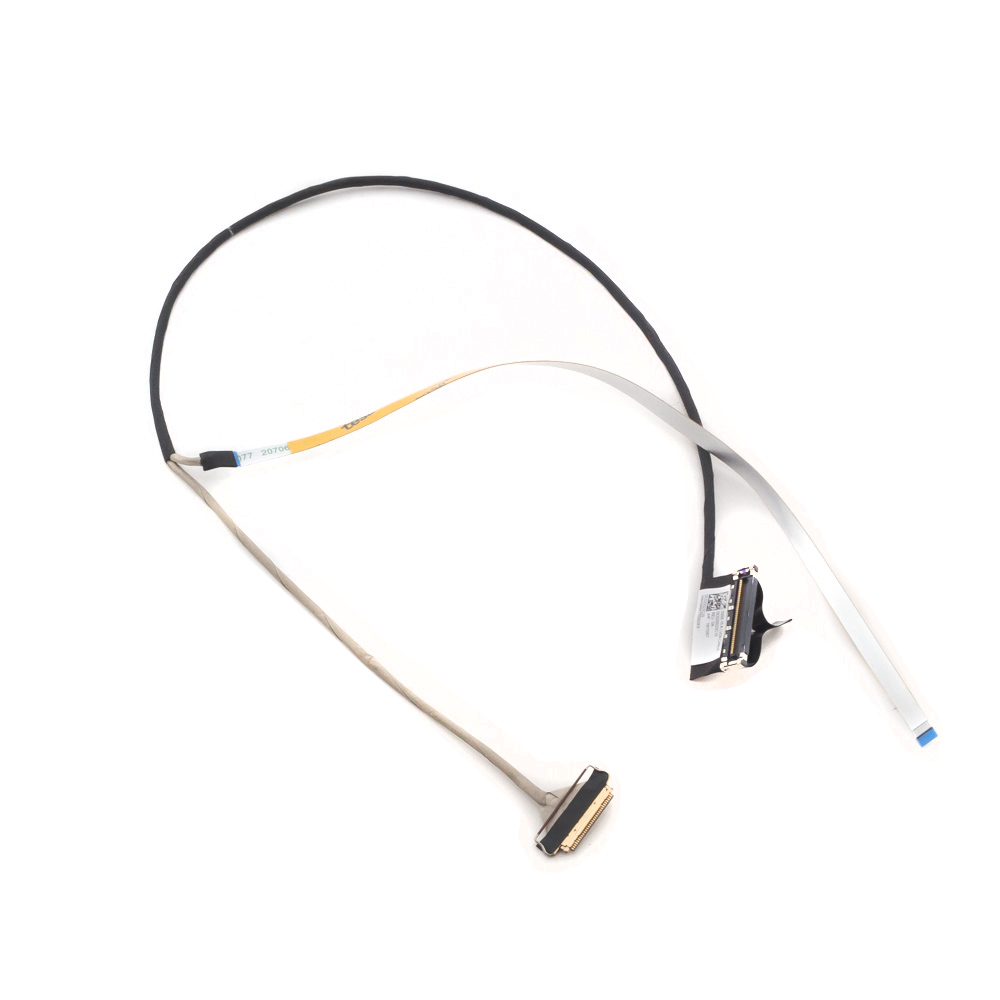

Шлейф матрицы (LCD cable, дисплейный кабель) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он отвечает за передачу видеосигнала, данных с тачпада (если таковой есть в крышке) и питание для подсветки матрицы. Для модели 330S-15IKB используется 30-пиновый (30-pin) шлейф eDP (Embedded DisplayPort) стандарта, так как в ноутбуке установлена матрица с разрешением Full HD (1920x1080).

Внешний вид: Двусторонний плоский кабель. Один конец (со стороны материнской платы) — узкий 30-пиновый разъем, второй конец (со стороны матрицы) — широкий 30-пиновый разъем. Часто на кабеле расположен небольшой переходник или микросхема для управления подсветкой.

Технические характеристики

• Тип разъема: 30 pin eDP (Embedded DisplayPort).
• Конфигурация разъемов:
  • Разъем на материнскую плату (System Board): 30-пиновый, обычно более узкий. Важно: Может быть как прямой, так и отогнутый (под углом 90 или 180 градусов). Необходимо проверять визуально на старом кабеле.
  • Разъем на матрицу (LCD Panel): 30-пиновый, широкий, часто с защелками по бокам.
• Длина: Приблизительно 25-30 см (зависит от конкретной модификации корпуса).
• Дополнительные функции: Интегрированный чип или плата для управления подсветкой (инвертор для LED-подсветки в одном корпусе со шлейфом).
• Ключевая особенность: Шлейфы для моделей с разрешением HD (1366x768) и Full HD (1920x1080) — НЕ СОВМЕСТИМЫ. У них разное количество пинов (для HD обычно 40 pin). В 330S-15IKB почти всегда стоит FHD матрица, соответственно нужен 30-pin eDP шлейф.

Парт-номера (Part Numbers / FRU)

Официальные номер запчастей от Lenovo (FRU - Field Replacement Unit):

• DC02C00C910 — Основной и самый распространенный FRU для данной модели.
• 5C11C04813
• SLT1-3 (может быть маркировка на самом шлейфе)

Важно: При заказе всегда указывайте точную модель ноутбука (330S-15IKB) и разрешение экрана. Лучше всего снять старый шлейф и переписать маркировку с него.

Совместимые модели ноутбуков Lenovo

Шлейф с парт-номером DC02C00C910 подходит для целого ряда моделей на аналогичной платформе. Полная совместимость гарантирована с:

• Lenovo IdeaPad 330S-15IKB (Типовые модельные номера: 81F5, 81F6, 81F7, 81F8)
• Lenovo IdeaPad 330-15IKB (не путать с 330S, но часто шлейф подходит)
• Lenovo IdeaPad 330S-15ARR (на AMD) — требует проверки, возможны отличия.
• Lenovo IdeaPad 330-15ICH (игровая с GTX 1050)
• Некоторые модификации Lenovo V330-15IKB (очень похожая конструкция)

Критически важное правило при подборе:

1. Совпадение разрешения матрицы: Только FHD (1920x1080) с 30-pin eDP.
2. Визуальное сравнение: Новый шлейф должен идентично повторять форму, длину, тип и ориентацию разъемов (прямой/отогнутый) старого.
3. Совпадение модели ноутбука: Всегда проверяйте по парт-номеру (FRU).

Признаки неисправности шлейфа

• Искажение изображения: Полосы, артефакты, рябь на экране.
• Пропадание изображения: Экран гаснет при изменении угла наклона крышки или при легком постукивании.
• Мерцание экрана.
• Работа только на определенном угле.
• Тачпад не работает, если его шлейф интегрирован в дисплейный (для этой модели обычно нет).

Рекомендации при замене

1. Отключите аккумулятор перед началом работ.
2. Проявите осторожность — шлейфы и разъемы хрупкие.
3. Фиксируйте разъемы защелками после установки.
4. При заказе аналога (не оригинального FRU) выбирайте проверенных продавцов и сравнивайте фото с вашим старым шлейфом.

Данное описание составлено на основе общей информации по данной модели. Для 100% уверенности перед покупкой рекомендуется разобрать ноутбук и сверить маркировку на вашем старом шлейфе.
