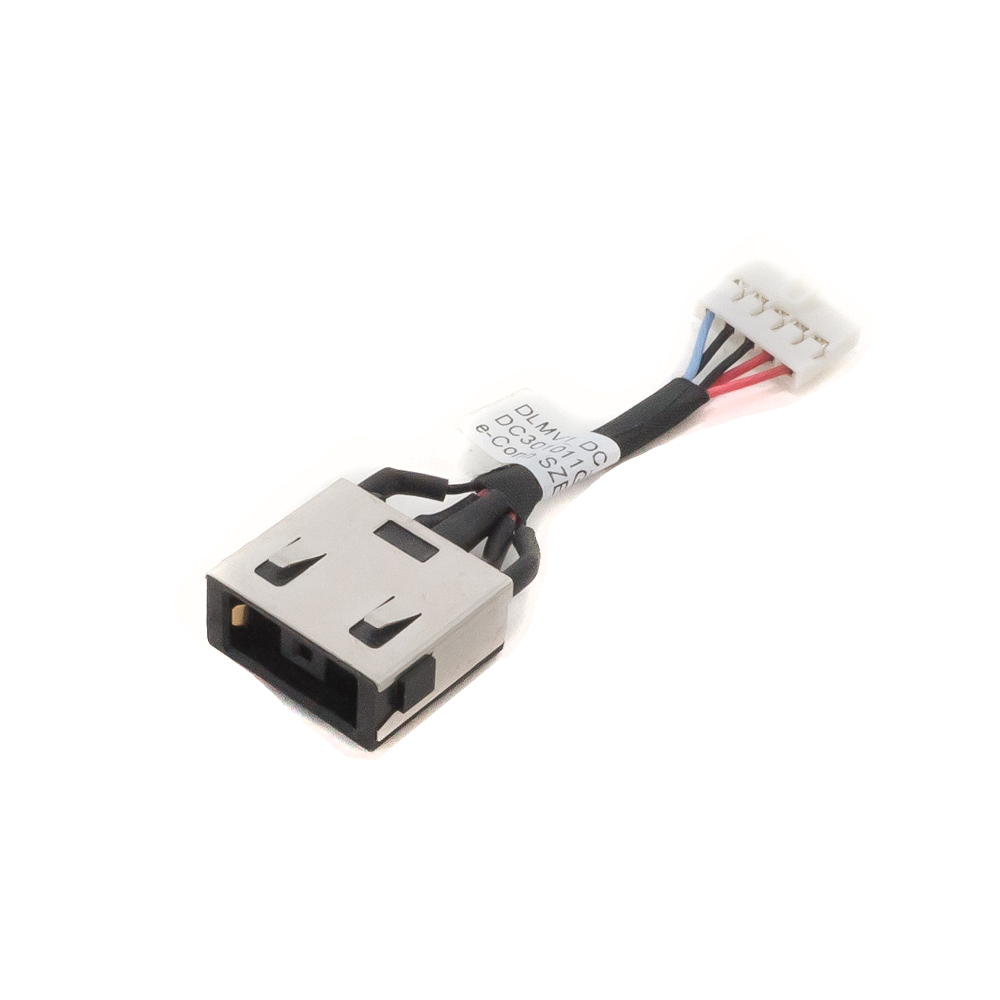

Разъем питания для Lenovo V330-14IKB с кабелем

Отличный вопрос! Вот подробное описание, технические характеристики и информация о совместимости для разъема питания ноутбука Lenovo V330-14IKB.

Описание

Разъем питания (гнездо, порт, DC-in) для Lenovo V330-14IKB — это компонент, впаиваемый на материнскую плату ноутбука. Он предназначен для подключения внешнего блока питания (адаптера) и зарядки аккумулятора, а также для питания ноутбука напрямую от сети.

Типичные проблемы, при которых требуется замена:

• Механическая поломка: Расшатывание, трещины в корпусе гнезда, отломанные "усики".
• Плохой контакт: Ноутбук заряжается только при определенном положении кабеля.
• Отсутствие зарядки: При исправном блоке питания и кабеле ноутбук не определяет зарядное устройство.
• Отсоединение от платы: Контакты разъема оторвались от материнской платы из-за физического воздействия.

Замена требует навыков пайки SMD-компонентов и часто выполняется в сервисных центрах.

Технические характеристики

1. Тип разъема: DC Jack (гнездо), прямоугольный, с центральным штырьком.
2. Размер (Keyed Connector): Стандартный разъем для Lenovo, известный как 7.9mm x 5.5mm с центральным штырьком (pin) диаметром 2.5mm. Это самый распространенный размер для многих брендов.
3. Конфигурация контактов (Pinout): Как правило, имеет 3 контакта:
   • Центральный штырь (Pin): Положительный полюс (+). Подача напряжения от адаптера.
   • Внешний цилиндр (Barrel/Sleeve): Отрицательный полюс (-) / Земля (GND).
   • Третий, внутренний контакт (ID/Detection Pin): Контакт идентификации. Используется для определения мощности подключенного адаптера (через резистор) и иногда как датчик "вставленного штекера". Критически важен для корректной работы зарядки.
4. Полярность: Центр — плюс (+). Обозначается как + ○ -.
5. Номинальное напряжение/ток: Рассчитан на параметры штатного адаптера: 20V (Вольт) и ток до 3.25A (Ампер), что соответствует мощности 65W (Ватт).

Парт-номера (Part Numbers / P/N) и артикулы

У Lenovo редко существует единый парт-номер именно на этот разъем, так как он является частью узла (который может включать шлейфы) или заменяется целым модулем. Чаще используются номера от производителей компонентов или универсальные артикулы.

Основные номера для поиска:

• FRU (Field Replaceable Unit) / Lenovo Part Number: Прямого FRU именно на гнездо может не быть. Иногда ищут по номеру материнской платы.
  • Номер материнской платы для V330-14IKB: LNVNB161216 (вариант, уточняйте по своей модели). По этому номеру сервисы заказывают плату, а не отдельный разъем.
• Универсальные артикулы для поиска в магазинах запчастей (AliExpress, eBay и др.):
  • DC Jack 7.9x5.5mm 2.5mm pin for Lenovo
  • DC Power Socket for Lenovo B40-70 B50-70 B590 V330
  • Разъем питания Lenovo 3-pin прямоугольный
  • Код производителя на корпусе разъема: Часто на самом пластиковом корпусе гнезда есть маркировка, например, JACK-033, PJ-039AH, DC-005A и т.д. Самый надежный способ — выпаять старый разъем и найти на нем маркировку.

Совместимые модели ноутбуков Lenovo

Разъем 7.9x5.5mm с центральным штырьком 2.5mm и 3 контактами используется в огромном количестве моделей Lenovo, особенно в бизнес- и бюджетных линейках. Он совместим, в том числе, со следующими сериями (важно проверять визуальное соответствие и распиновку!):

• Lenovo V-Series: V330, V310, V320, V510, V710, V110.
• Lenovo B-Series (Business): B40, B50, B70, B590, B570, B50-70, B40-70.
• Lenovo G-Series: G50, G70, G500, G505, G570.
• Lenovo Z-Series: Z50, Z70.
• Lenovo IdeaPad 100 / 300 / 500: Многие модели (но не все! У некоторых тонкий штекер).
• Lenovo Essential серии: N585, G585.
• Некоторые модели ThinkPad серий E, L (бюджетные): Например, ThinkPad E570, E575, L460, L560 (но здесь чаще используется slim-tip, нужно уточнять!).

❗ ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ О СОВМЕСТИМОСТИ:

1. ThinkPad (большинство) используют фирменный разъем "Lenovo Slim Tip" — он не совместим с прямоугольным разъемом V330.
2. Новые модели Lenovo (после ~2020 года) все чаще переходят на разъемы USB-C для зарядки.
3. Всегда сверяйте фото старого разъема с новым! Обращайте внимание на форму, угол наклона, расположение и количество контактов, а также на их расположение на плате.

Рекомендации по поиску и замене

1. Идентифицируйте старый разъем: Выпаяйте или четко сфотографируйте снятый разъем.
2. Ищите по маркировке: Используйте код на корпусе (PJ-..., JACK-...).
3. Ищите по модели ноутбука + "dc jack": Указывайте полную модель (Lenovo V330-14IKB).
4. Проверяйте отзывы: В отзывах покупатели часто указывают, для какой модели им подошел разъем.
5. Обратитесь в сервис: Если нет опыта пайки, доверьте работу профессионалу, так как можно повредить материнскую плату.

Надеюсь, эта информация будет полезна!
