Шлейф матрицы Asus X550JD версия 1

Конечно, вот подробное описание шлейфа матрицы для материнской платы Asus X550JD версии 1.

Описание

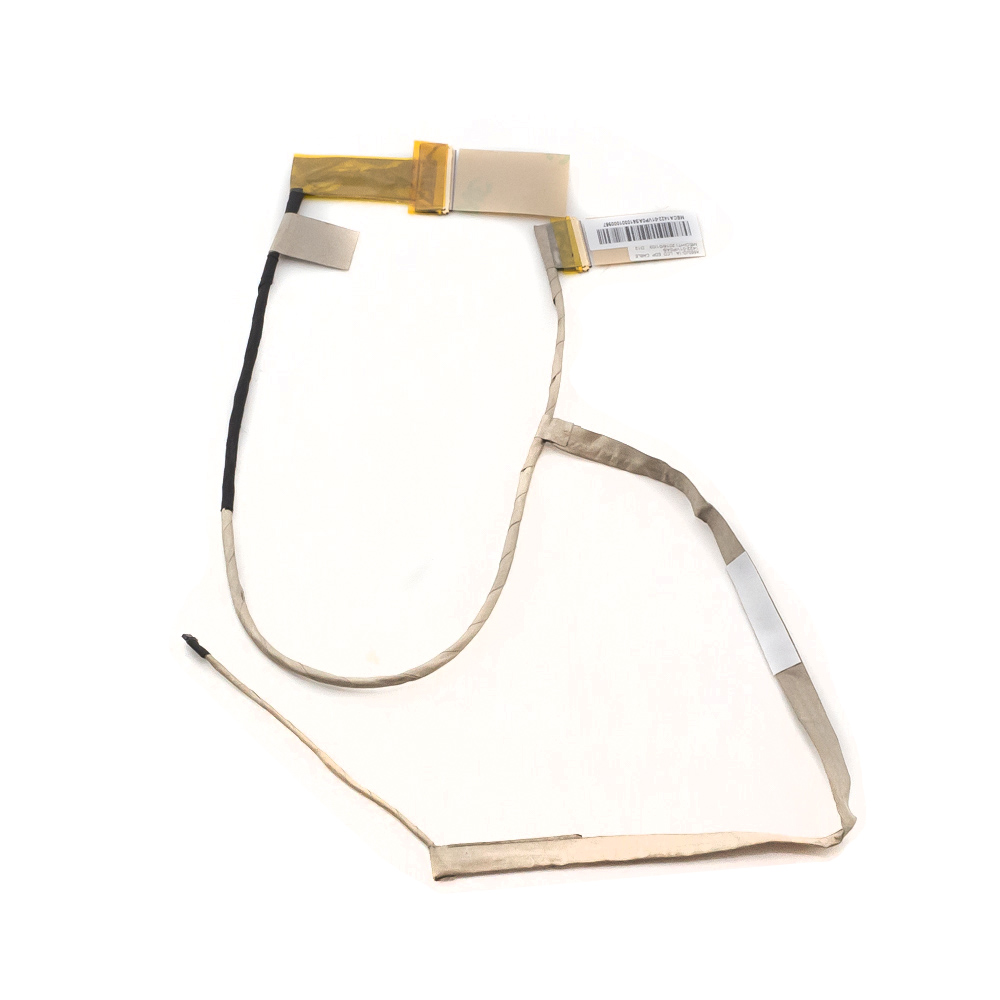

Шлейф матрицы (LCD-кабель, дисплейный шлейф) для модели Asus X550JD Rev. 1.0 — это гибкий плоский кабель, который служит основным каналом передачи данных, питания и сигналов управления между материнской платой ноутбука и жидкокристаллической матрицей (экраном). Он обеспечивает связь для изображения (видеосигнал от интегрированной или дискретной видеокарты) и управление подсветкой экрана.

Типичные признаки неисправности данного шлейфа:

• Исчезновение изображения при изменении угла наклона крышки ноутбука.
• Появление артефактов, горизонтальных/вертикальных полос, мерцания на экране.
• Нестабильная работа подсветки (мерцание, неравномерная яркость, самопроизвольное отключение).
• Полное отсутствие изображения при работающем ноутбуке (виден свет индикаторов, слышен звук загрузки, изображение иногда появляется при надавливании на область петли).

Технические характеристики

1. Модель ноутбука: Asus X550JD (базовое обозначение модели).
2. Ревизия материнской платы: 1.0 (VER: 1.0, Rev 1.0). Это критически важный параметр, так как разводка и расположение разъемов на материнских платах разных ревизий могут отличаться.
3. Тип разъема на стороне материнской платы: Обычно это 30-контактный разъем с шагом контактов 0.5 мм. Конкретное расположение фиксатора может варьироваться.
4. Тип разъема на стороне матрицы (дисплея): Зависит от конкретной установленной матрицы. Наиболее распространены для этой модели:
   • 40-пиновый разъем (для матриц с разрешением HD / HD+ и стандартной подсветкой).
   • eDP (Embedded DisplayPort) разъем, обычно 30-пиновый или 40-пиновый (для матриц с разрешением Full HD и современной подсветкой). Точный тип определяется модификацией ноутбука.
5. Длина и форма: Шлейф проложен через шарнир (петлю) экрана, имеет строго определенную длину и конфигурацию изгибов для конкретного корпуса X550JD.
6. Конфигурация проводов: Включает линии для передачи видеосигнала (LVDS или eDP), питания матрицы (+3.3V или +5V), управления подсветкой (ENABLE), регулировки яркости (DIM/BL_PWM) и «детекта» подключения дисплея (HPD для eDP).

Парт номера (Part Numbers)

Производитель Asus и поставщики комплектующих используют внутренние артикулы. Наиболее вероятные и часто встречающиеся парт-номера для этого шлейфа:

• 60NB05C0-B01A0 (один из самых распространенных для этой серии).
• 60NB05C0-B01A1 (модификация предыдущего).
• 0B200-00530000 (альтернативный номер).
• На самом шлейфе часто нанесена маркировка вида: X550JD-1.0 / FPC-XXXXX... или просто X550JD 1.0.
• Важно: При заказе обязательно указывайте полную модель ноутбука и ревизию материнской платы (1.0).

Совместимые модели ноутбуков

Шлейф совместим в первую очередь с ноутбуками, имеющими точно такую же материнскую плату (логическую плату) ревизии 1.0. Это включает следующие модели, которые часто используют одну и ту же или очень похожую платформу:

• Asus X550JD (все модификации с ревизией мат. платы 1.0: X550JD-XX..., где XX — индекс конфигурации).
• Asus X550J (часть модификаций, но требуется проверка ревизии).
• Asus X550LD (высокая вероятность совместимости, так как модели JD и LD очень близки по конструкции, но требуется обязательная визуальная сверка).
• Asus X552LD (аналогично, возможна совместимость, но не гарантирована).

Критически важное предупреждение о совместимости:

1. Ревизия платы — это ключевой параметр. Шлейф от X550JD Rev. 2.0, скорее всего, не подойдет к Rev. 1.0 и наоборот.
2. Тип матрицы. Шлейф для матрицы с разъемом eDP несовместим с матрицей, имеющей старый LVDS-разъем, и наоборот. Необходимо знать модель установленной матрицы или снять старый шлейф для визуального сравнения разъемов.
3. Визуальная проверка — лучший способ. Перед покупкой новый шлейф необходимо сравнить со старым по:
   • Длине и форме.
   • Типу и количеству контактов на обоих разъемах.
   • Расположению фиксирующих рамок (защелок).

Рекомендация: Самый надежный способ найти правильный шлейф — снять старый, найти на нем маркировку (например, 60NB05C0-B01A0) и искать по ней. Если маркировка нечитаема, используйте для поиска комбинацию: «Asus X550JD шлейф матрицы Rev 1.0» и сравните фото с вашим образцом.
