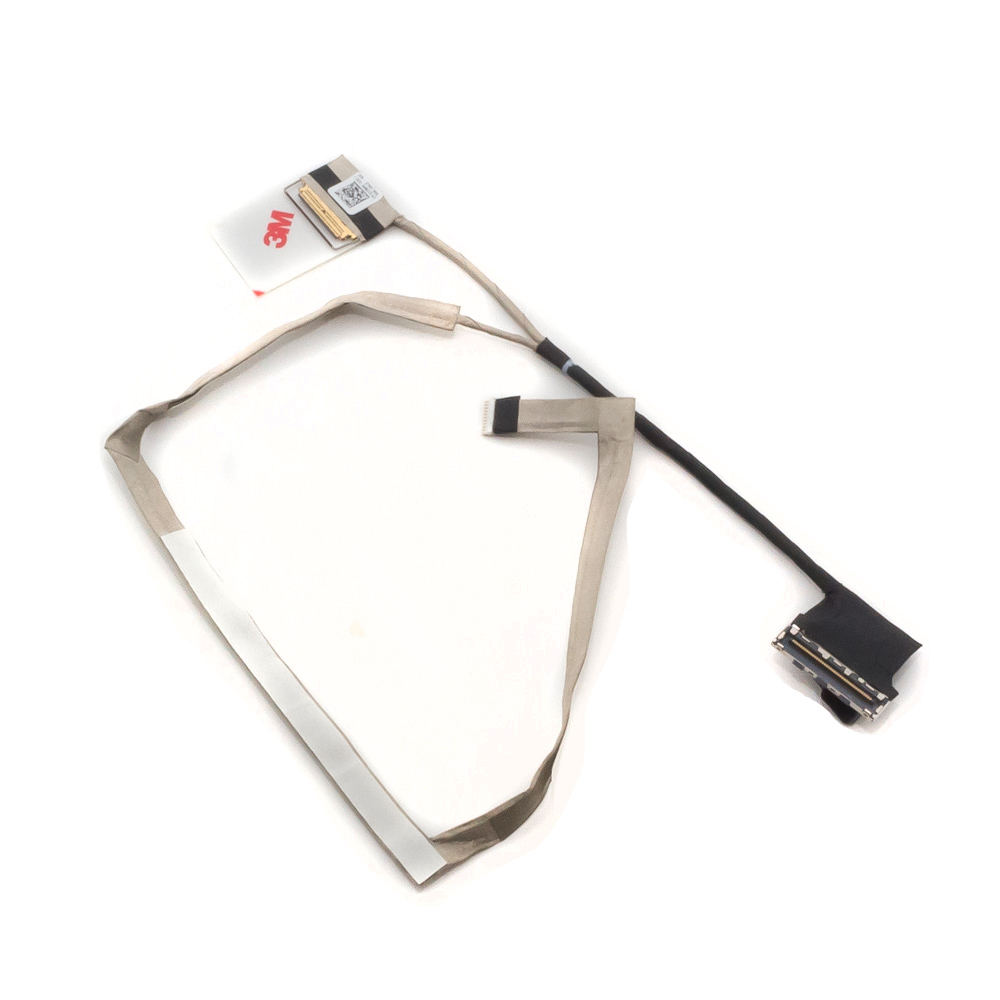

Шлейф матрицы Dell Latitude E5450

Отличный выбор! Dell Latitude E5450 — это классический бизнес-ноутбук 14-го поколения серии Latitude (2015 года выпуска), известный своей надежностью, ремонтопригодностью и широкими возможностями конфигурации. Вот подробное описание, технические характеристики и информация о совместимости.

Описание и концепция

Dell Latitude E5450 — это 14-дюймовый бизнес-ноутбук, построенный на платформе Intel Broadwell (5-го поколения). Он относится к "стандартному" классу серии Latitude (серия 5000), предлагая оптимальный баланс между производительностью, портативностью, прочностью и ценой.

Ключевые особенности:

• Надежность и безопасность: Корпус из магниевого сплава, защита от падения с высоты, слоты для замка Kensington и Noble, доверенный платформенный модуль (TPM), опциональный сканер отпечатков пальцев.
• Удобство обслуживания: Легкодоступный отсек для обслуживания на нижней крышке позволяет без труда обновлять оперативную память, хранилище и аккумулятор.
• Отличная клавиатура: Клавиатура с полноразмерными клавишами и ходом, характерным для бизнес-линейки.
• Богатый набор портов: Даже по современным меркам ноутбук оснащен всесторонней выборкой портов, что минимизирует необходимость в док-станции для базовых задач.
• Экосистема аксессуаров: Полная совместимость с док-станциями серии Dell E-Port и портативными репликаторами портов.

Технические характеристики (типовые конфигурации)

Процессор (CPU): Intel Core i3/i5/i7 5-го поколения (Broadwell-U)

• Пример: Intel Core i5-5300U (2 ядра, 4 потока, 2.3 ГГц - 2.9 ГГц)

Оперативная память (RAM):

• Тип: DDR3L 1600 МГц (низковольтная)
• Слоты: 2 слота SO-DIMM
• Максимальный объем: 16 ГБ (2 x 8 ГБ)

Накопитель (Storage):

• Интерфейс: SATA 3.0 (6 Гбит/с)
• Варианты: Жесткий диск (HDD) 500 ГБ - 1 ТБ (9.5 мм) или твердотельный накопитель (SSD) SATA 2.5" до 512 ГБ.
• Важно: Также поддерживает конфигурацию с mSATA SSD (в дополнение к основному диску, занимает слот WWAN).

Дисплей:

• Размер: 14.0 дюймов
• Разрешение и тип:
  • HD (1366x768) Anti-Glare, TN-матрица
  • HD+ (1600x900) Anti-Glare, TN-матрица
  • Full HD (1920x1080) IPS, сенсорный или несенсорный (опционально)

Графика: Интегрированная графика Intel HD Graphics 5500/6000 (в зависимости от процессора).

Порты и разъемы:

• 3 x USB 3.0
• 1 x Комбинированный разъем для наушников/микрофона
• 1 x HDMI
• 1 x VGA (для проекторов)
• 1 x RJ-45 (Ethernet)
• 1 x Слот для смарт-карт (опционально)
• 1 x Слот ExpressCard 54 мм (в некоторых конфигурациях)

Сетевые возможности:

• Wi-Fi: Intel Dual Band Wireless-AC 7265/8260 (802.11a/b/g/n/ac)
• Bluetooth: 4.0/4.1
• Ethernet: Intel I218-LM Gigabit LAN
• Опционально: Мобильный широкополосный модуль (WWAN) 4G LTE.

Батарея:

• 3-элементная (42 Вт·ч) или 4-элементная (62 Вт·ч).
• Поддерживается технология ExpressCharge.

Габариты и вес:

• Размеры: 339 x 238 x 22.9 мм (толщина спереди)
• Вес: от ~1.79 кг (с 3-элементной батареей)

Операционная система: Первоначально поставлялся с Windows 7 Professional/10 Pro. Совместим с современными ОС, включая Windows 10/11 и Linux.

Парт-номера (Service Tag / Part Numbers) и совместимость

Важное примечание: Точный список компонентов зависит от конкретной конфигурации. Ключевые парт-номера можно найти по Service Tag на официальном сайте Dell. Ниже приведены общие и взаимозаменяемые компоненты.

1. Ключевые заменяемые компоненты и их совместимость

• Аккумулятор:

  • Dell Part #: 451-BBVP (4-элементная, 62 Вт·ч) или 451-BBVN (3-элементная, 42 Вт·ч).
  • Совместимость: Полная взаимозаменяемость с Dell Latitude E5440 и E5540. Также часто физически подходят к моделям E5450/E5550, но требуется проверка по парт-номеру, так как разъемы и форма могут незначительно отличаться.

• Блок питания (адаптер):

  • 65 Вт: Dell Part # 450-AEPG, 0C27H8.
  • 90 Вт: Dell Part # 450-AEFC.
  • Совместимость: Совместим со всеми ноутбуками серии Dell Latitude 14" и 15" 2013-2016 гг., использующими круглый разъем 7.4 мм (например, E5440, E5540, E5450, E5550, E5470, E5570 и др.). Важен параметр мощности (Вт) и размер штекера.

• Оперативная память:

  • Тип: DDR3L PC3L-12800S (1600 МГц) SO-DIMM, 1.35В.
  • Совместимость: Любые модули, соответствующие спецификации. Полная совместимость с E5440, E5540, E7450, E7550 (и другими на платформе Broadwell/Haswell).

• Жесткий диск / SSD (SATA 2.5"):

  • Любой накопитель форм-фактора 2.5" и высотой 7 мм или 9.5 мм (для HDD). Для SSD 7 мм может потребоваться салазки-переходник.
  • Совместимость: Универсальна для всех ноутбуков с SATA 2.5".

• Клавиатура:

  • Зависит от региона и раскладки (например, CN/0TP2N для русской раскладки).
  • Совместимость: Только с Dell Latitude E5450. E5440 и E5450 имеют разные крепления и разъемы.

• Дисплей (матрица):

  • Парт-номера различаются в зависимости от типа (HD, HD+, FHD, сенсорный).
  • Совместимость по шлейфу: Крайне важный момент. Шлейф матрицы (LCD Cable) в E5450 несовместим с E5440. В E5450 используется 30-контактный разъем eDP (Embedded DisplayPort), в то время как в более старом E5440 используется 40-контактный LVDS-разъем. Они электрически и физически разные.
  • Совместимость матрицы: Матрицы также не взаимозаменяемы между E5440 (LVDS) и E5450 (eDP).

2. Совместимые модели ноутбуков и аксессуаров

• Прямые аналоги в других размерностях:

  • 15.6-дюймовый аналог: Dell Latitude E5550 (идентичная платформа и возможности обновления).
  • 12.5-дюймовый ультрапорт: Dell Latitude E7250/E7450.
  • Премиум-версия 14" (серия 7000): Dell Latitude E7450.

• Совместимые док-станции и репликаторы портов:

  • Порт-репликатор: Dell PR03X (USB 3.0)
  • Док-станция: Dell Docking Station WD15 (USB Type-C) - требуется переходник или наличие порта USB-C в конфигурации.
  • Универсальная док-станция: Dell D6000 (USB 3.0) - работает через DisplayLink.

Итог

Dell Latitude E5450 — это проверенный временем, ремонтопригодный бизнес-ноутбук. При поиске запчастей ключевое правило: компоненты, связанные с корпусом (клавиатура, верхняя/нижняя крышка, матрица и ее шлейф), совместимы только в рамках одной модели (E5450) или ее прямого аналога по размеру (E5550). Универсальные компоненты (память, диски, аккумуляторы, блоки питания) имеют широкий круг совместимости с моделями одного поколения и класса.

Для 100% точности всегда проверяйте парт-номер нужной детали по Service Tag вашего ноутбука на support.dell.com.
